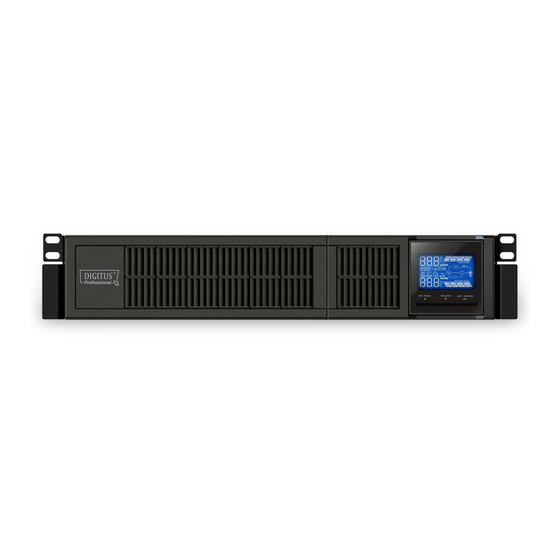

DN-170040/ DN-170041
OnLine USV
BEDIENUNGS-
ANLEITUNG
Unterbrechungsfreie
Stromversorgung
Version:1.0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Digitus DN-170040

  • Seite 1 DN-170040/ DN-170041 OnLine USV BEDIENUNGS- ANLEITUNG Unterbrechungsfreie Stromversorgung Version:1.0...
  • Seite 2: Inhaltsverzeichnis

    Themenübersicht 1. Wichtige Sicherheitshinweise ..............1 1-1. Transport ................... 1 1-2. Vorbereitung ................... 1 1-3. Installation ..................1 1-4. Betrieb ................... 1 1-5. Wartung, Service und Schäden............2 2. Installation und Einrichtung ..............3 2-1. Rear panel view ................3 2-2.
  • Seite 3: Wichtige Sicherheitshinweise

    1. Wichtige Sicherheitshinweise Bitte halten Sie alle Warnungen dieser Bedienungsanleitung strikt ein. Bitte bewahren Sie das Handbuch auf und lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig durch. Nehmen Sie das Gerät nicht in Betrieb bevor sie alle Sicherheitshinweise und Betriebsanleitungen sorgfältig durchgelesen haben.
  • Seite 4: Wartung, Service Und Schäden

    1-5. Wartung, Service und Schäden Die USV enthält gefährliche Spannungen. Reparaturen können nur von qualifizierten  Personal erfolgen. Warnung – Risiko eines elektrischen Schlags. Auch bei Entfernung der Geräte von  den Kabeln (Gebäudekabel-Anschlüsse) sind Komponenten innerhalb der USV weiterhin verbunden mit der Batterie und daher elektrisch aktiv und gefährlich. Vor Inanspruchnahme jeglicher Service- und/oder Wartungsdienste, sollte die Akkus ...
  • Seite 5: Installation Und Aufbau

    Verpackung beschädigt ist. Bitte die Original-Verpackung an einer sicheren Stelle für den zukünftigen Gebrauch aufbewahren. HINWEIS: Es gibt zwei verschiedene Typen der OnLine USV: Standard und langfristige Modelle. Modell Nr. Modell Nr. DN-170040 DN-170040L Standard Langfristig DN-170041 DN-170041L 2-1 Rückseitenansicht...
  • Seite 6: Tower Installation

    2-2. Installation der USV Aufgrund von Sicherheitsvorschriften, wird sie USV-Anlage ohne Verbindung der Akku- Leitung versendet. Bevor Sie die USV installieren, beachten Sie bitte die folgenden Schritte zur Wiederaktivierung der Akku-Leitung. Schritt 1 Schritt 2 Schritt 3 Entfernen Sie die Verbinden Sie den AC Setzen Sie die Frontplatte Frontplatte.
  • Seite 7: Schritt 4: Netzwerkverbindung Netzwerk/Fax/Handy

    Schritt 2: UPS Ausgangsverbindung Es gibt 2 Arten von Ausgangsbuchsen: Programmierbare Steckdosen und allgemeine Steckdosen. Verbinden Sie bitte die unkritische Geräte mit den programmierbaren Steckdosen und kritischen Geräte mit den allgemeinen Steckdosen. Während des Stromausfalls, könnten Sie die Überbrückungszeit der kritischen Gerätes erhöhen, indem Sie die Überbrückungszeit für das unkritische Gerät verkürzen.
  • Seite 8: Schritt 7: Installationssoftware

    Schritt 7: Installationssoftware Für einen optimalen Systemschutz, installieren Sie bitte die USV-Überwachungssoftware um die USV vollständig zu konfigurieren. Beachten Sie folgende Schritte,die zum Download und Installation der Überwachungssoftware notwendig sind. 1. Gehen Sie auf die Internetseite: http://www.power-software-download.com 2. Klicken Sie auf das ViewPower Software Symbol und wählen Sie das angefragte OS, um die Software herunterzuladen.
  • Seite 9: Fertigung Der Batterie-Ausrüstung

    Schritt 7 Montieren Sie die Frontplatte wieder an das Bauteil. 2-5 Fertigung der Batterie-Verwendungs-Set ZUR INFO: Bitte fertigen Sie das Batterie-Set erst an, bevor Sie es in der USV installieren. Bitte achten Sie auf das folgende Verfahren 2-Batterie-Verwendungs- Verbinden Sie alle Batterie-Anschlüsse, Schritt 1: Entfernen Sie Schritt 2: wie in der folgenden Abbildung.
  • Seite 10 Schritt 3: Legen Sie die fertigten Schritt 4: Decken Sie die andere Seite der Batterie-Packs auf die Seite der Plastikschale wie in der folgenden Abbildung Plastikschale und fügen Sie eine weitere defekte Batterie in die Lücke. Dummy battery 4- Batterie-Verwendungs-Set Verbinden Sie alle Batterie- Schritt 1: Entfernen Sie die Schritt 2:...
  • Seite 11 6- Batterie-Verwendungs-Set Verbinden Sie alle Batterie- Schritt 1: Entfernen Sie die Schritt 2: Anschlüsse, wie in der folgenden Abbildung. selbstklebenden Tapes Tapes Tapes Schritt 4: Decken Sie die andere Seite der Schritt 3: Legen Sie die fertigten Batterie- Plastikschale, wie in der folgenden Abbildung. Packs auf die Seite der Plastikschale...
  • Seite 12: Anweisungen

    3. Anweisungen 3-1. Tastenanweisungen Button View Tasten Funktion  Halten Sie die ON-Taste mindestens 2 Sekunden gedrückt, um die USV einzuschalten.  Den Alarm stummschalten: Nachdem die USV im Batteriemodus umgeschaltet ist, halten Sie die Taste mindestens 5 Sekunden gedrückt, um das Alarmsystem zu aktivieren bzw.
  • Seite 13: Lcd Platte

    3-2. LCD Platte Display Funktion Verbleibende Zeit für Backup Information Zeigt die verbleibende Backup Zeit im Kreisdiagramm an Zeigt die verbleibende Backup Zeit in Zahlen H: Stunde, M: Minute, S: Sekunde FehlerInformation Zeigt das Auftreten von Warnungen und Fehlern an. Zeigt die Warnung und den Fehlercode, die Codes sind detailliert in Abschnitt 3-5 gelistet.
  • Seite 14: Akustische Alarme

    Zeigt das Batterielevel in 0-25%, 26-50%, 51-75%, and 76-100%. Zeigt an, dass die Batterie ist fehlerhaft. Zeigt das niedrige Batterielevel und die niedrige Batteriespannung an. Eingang & Batteriespannung Information Zeigt die Eingangsspannung und die Frequenz- oder Batteriespannung Vac: Eingangsspannung, Vdc: Batteriespannung, Hz: Frequenz 3-3.
  • Seite 15: Ups Einstellungen

    3-5. UPS Einstellungen Es gibt 3 Parameter, um die USV einzurichten. Parameter 3 Parameter 1: Es ist eine Alternative, bezüglich der unteren Tabelle Parameter 1 Parameter 2 und Parameter 3 sind die festgelegten Optionen oder Werte für jedes Parameter 2 Programm.
  • Seite 16 04: ECO aktiviert/deaktiviert  Interface Einstellungen ENA: ECO-Modus aktiviert DIS: ECO-Modus dekaktiviert(Mangel) 05: AECO aktiviert/deaktiviert  Interface Einstellungen ENA: Fortgeschritten ECO Modus aktiviert DIS: Fortgeschritten ECO Modus deaktiviert (Mangel) 06: Bypass Modus aktiviert/deaktiviert, wenn UPS ausgeschaltet ist  Interface Einstellungen ENA: Bypass-Modus ist aktiviert wenn die USV ausgeschaltet DIS: Bypass Modus is deaktiviert, wenn die USV ausgeschaltet ist...
  • Seite 17 09: Zulässiger Eingangsspannungbereich Einstellungen  Interface Einstellungen Für 200/208/220/230/240 VAC-Modelle, könnten Sie eine Auswahl von zulässigen Eingangsspanungen auswählen:  110/300 leuchtende Drehung: Der zulässige Eingangsspanungbereich  ist von 110V bis 300V.  160/260 leuchtende Drehung: Der zulässige Eingangsspanungbereich  ist von 160V bis 260V. ...
  • Seite 18: Anweisung Modus Beschreibung

    3-6. Anweisung Modus Beschreibung Anweisungs Beschreibung LCD Anzeige modus Online-Modus Wenn die Eingangsspannung innerhalb des zulässigen Bereichs ist, vesorgt die USV die Ausgänge mit Wechselstrom. Die USV wird seine Batterie auch im Online- Modus aufladen. Wenn die Eingangsspannung innerhalb ECO-Modus des Einstellbereichs ist (Efficiency (±3%Vo max),...
  • Seite 19: Warnung Anzeige

    Standby-Modus UPS ist ausgeschaltet, ohne Strom, aber die Batterie wird aufgeladen Der UPS ist im Fehlermodus, wenn es Fehler-Modus keine nicht mit Strom versorgt wird. Das Fehlersymbol wird an der LCD Anzeige angezeigt. 3-7. Fehler Referenzcode Fehler-Ereignis Fehlercode Symbol Fehler-Ereignis Fehlercode Symbol Übertragungsfehler...
  • Seite 20: Fehlerbehebung

    4. Fehlerbehebung Falls die USV nicht richtig funktioniert, bitte lösen Sie das Problem mithilfe der nachfolgenden Tabelle. Symptom Möglicher Grund Gegenmittel Keine Anzeige und Alarm, obwohl Der AC-Eingang ist nicht Prüfen Sie, ob die Netzkabel die Stromversorgung stabil korrekt verbunden an der Hauptleitung angeschlossen ist.
  • Seite 21 Symptom Möglicher Grund Gegenmittel Entfernen Sie überschüssige Fehlercode wird als 43 angezeigt Die USV fährt herunter das Symbol leuchtet aufgrund der Ladungen vom USV-Ausgang auf dem LCD-Display und der Überbelastung am und starten Sie die USV neu. Alarm ertönt kontinuierlich. Ausgang.
  • Seite 22: Aufbewahrung And Instandhaltung

    5. Aufbewahrung und Instandhaltung 5-1. Verfahren Wenn der Lebensdauer ((3~5 Jahre bei 25°C Außentemperatur) überschritten ist, muss diese dementsprechend ersetzt werden. In diesem Fall, kontaktieren Sie bitte Ihren Händler. Vergewissern Sie sich, dass die verbrauchte Batterie zu einer Recycling- Anlage geliefert wird oder verschicken Sie es verpackt Ihrem Händler. Aufbewahrung Laden Sie die USV 5 Stunden auf.
  • Seite 23: Leistungsverzeichnis

    6. Leistungsverzeichnis DN-170040 DN-170041 MODELL Kapazität VA/W 1500 VA / 1350 W 3000 VA / 2700 W EINGANG Low Line 80 VAC/70 VAC/60 VAC/55 VAC ± 5 % or 160 VAC/140 VAC/120 VAC/110 VAC ± 5 % Transfer (basiert auf Belastung in Prozent 100%-80% / 80%-70% / 70%-60% / 60%-0) Low Line 85 VAC/75 VAC/65 VAC/60 VAC ±...
