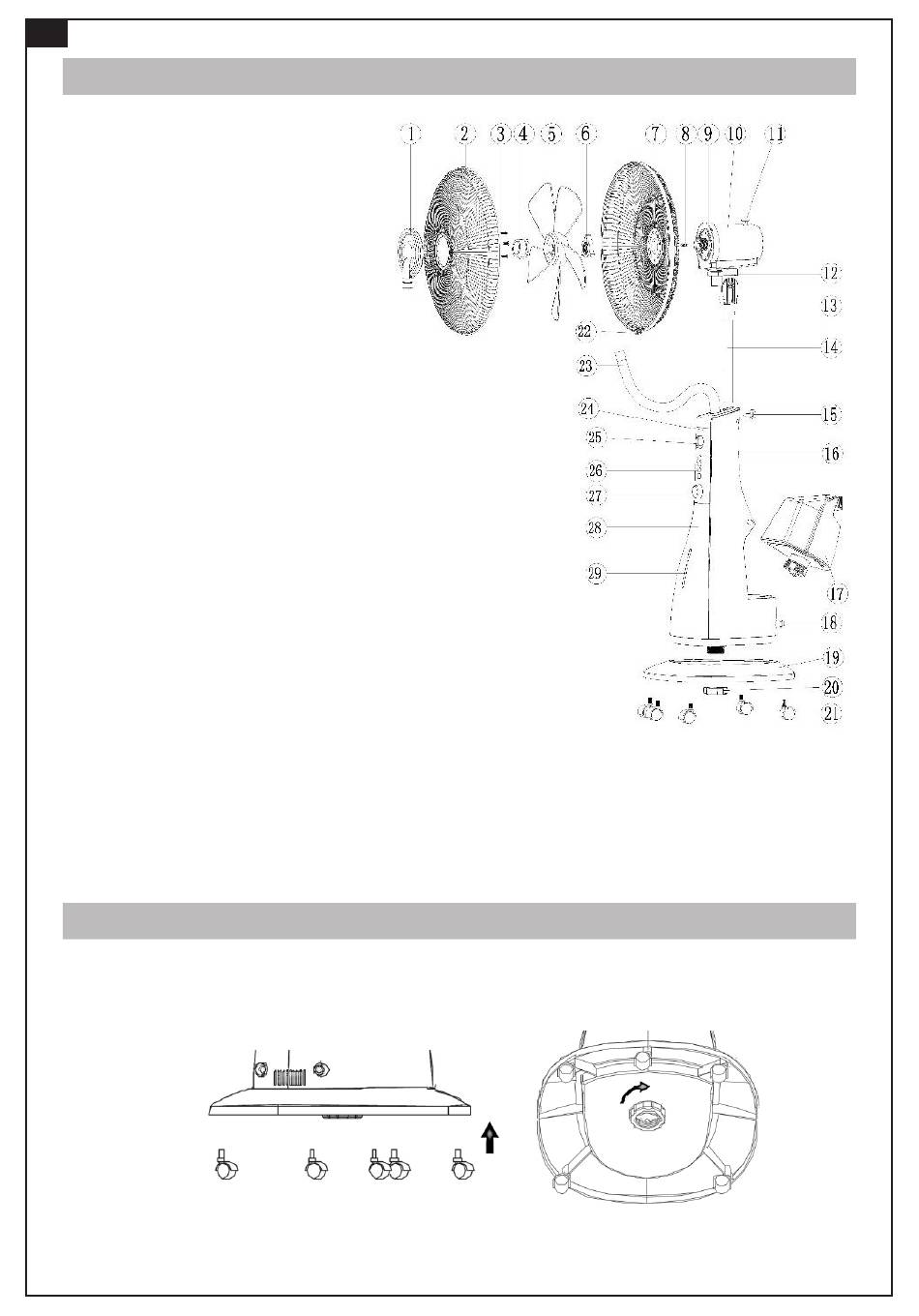

Elenco dei componenti
1. Pannello di nebulizzazione
2. Griglia anteriore
3. Viti di bloccaggio del pannello di
nebulizzazione
4. Dado di bloccaggio delle lame
5. Lame
6. Dado di bloccaggio della griglia
7. Griglia posteriore
8. Albero motore
9. Copertura anteriore del motore
10. Copertura posteriore del motore
11. Pulsante di oscillazione
12. Supporto motore
13. Supporto di collegamento
14. Supporto principale
15. Vite di fissaggio supporto
16. Corpo principale
17. Serbatoio dell'acqua
18. Dado di bloccaggio uscita acqua
19. Base
20. Rete di bloccaggio base
21. Ruote
22. Anello griglia
23. Tubo nebulizzatore
24. Pannello di controllo
25. Controllo timer
26. Controllo livello vento
27. Controllo nebulizzazione
28. Pannello inferiore
29. Indicatore acqua
Istruzioni per l'uso
1. Inserire le ruote (21) nella base (19). Posizionare il corpo principale (16) sulla base
(19) e serrare con il controdado della base (20).
