ES

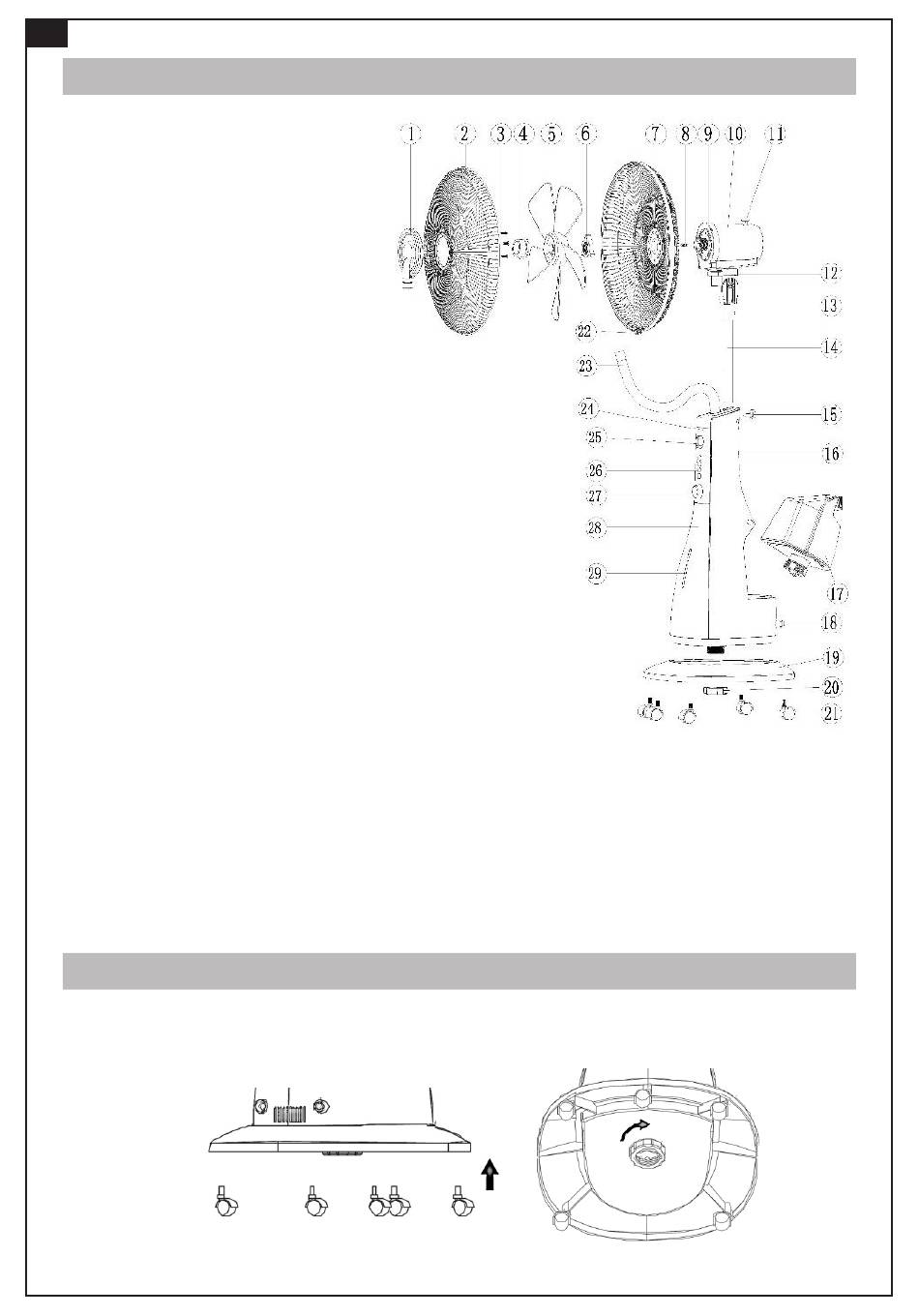

Lista de componentes
1. Placa de nebulización
2. Rejilla frontal
3. Tornillos de fijación de la placa de
nebulización
4. Tuerca de fijación de las aspas
5. Aspas
6. Tuerca de fijación de la rejilla
7. Rejilla trasera
8. Eje del motor
9. Cubierta frontal del motor
10. Cubierta trasera del motor
11. Botón de oscilación
12. Soporte del motor
13. Soporte de conexión
14. Soporte principal
15. Tornillo de fijación del soporte
16. Cuerpo principal
17. Depósito de agua
18. Tuerca de fijación de la salida de
agua
19. Base
20. Red de fijación de la base
21. Ruedas
22. Anillo de la rejilla
23. Tubo de nebulización
24. Panel de control
25. Control del temporizador
26. Control del nivel de viento
27. Control de nebulización
28. Panel inferior
29. Indicador de agua
Instrucciones de uso
1. Inserte las ruedas (21) en la base (19). Coloque el cuerpo principal (16) sobre la base
(19) y apriete con la tuerca de bloqueo de la base (20).
