DE
Gebrauchsanweisung

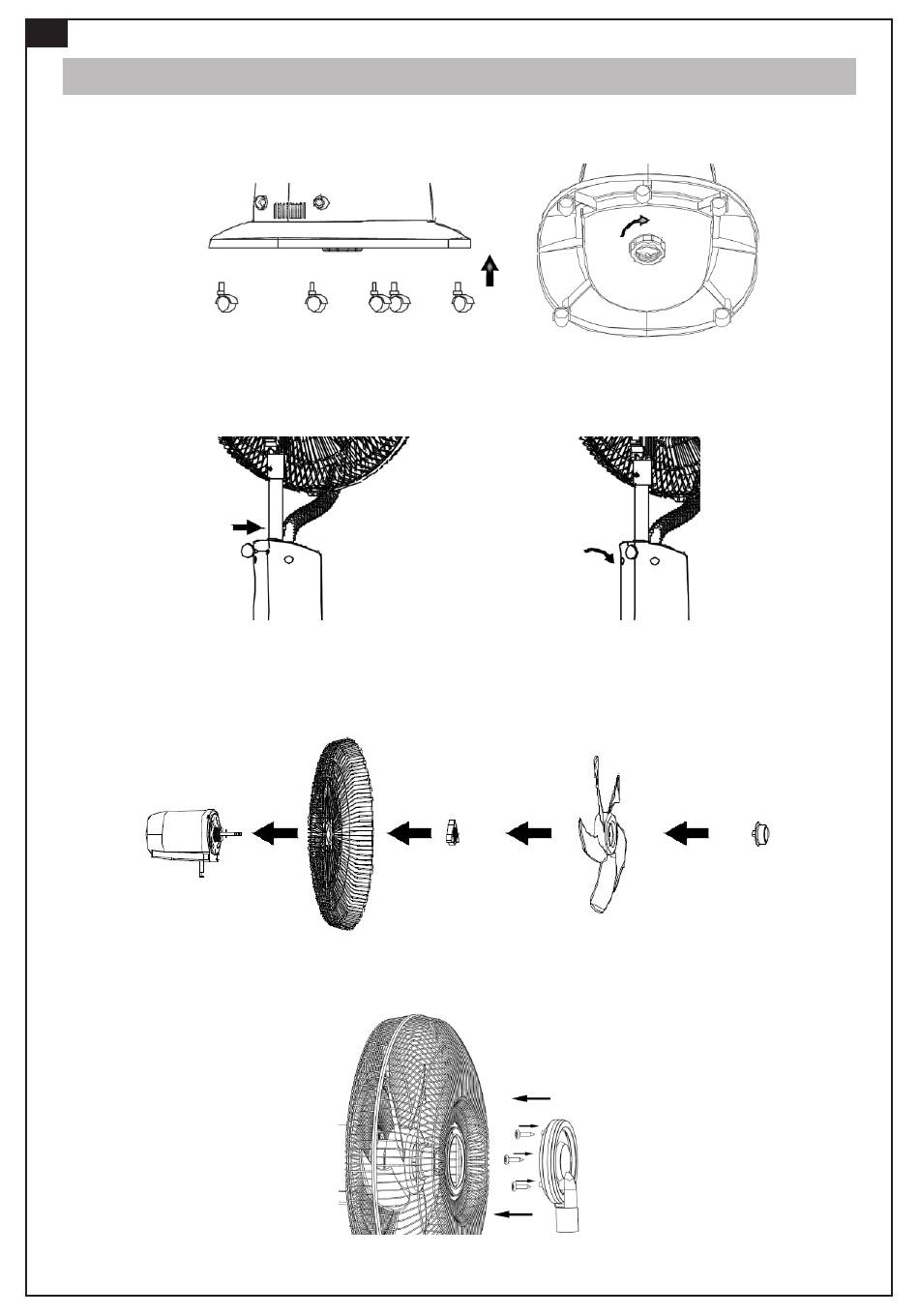

1. Setzen Sie die Räder (21) in die Basis (19) ein. Setzen Sie den Hauptkörper (16) auf
die Basis (19) und ziehen Sie ihn mit der Sicherungsmutter (20) fest.
2. Setzen Sie die Haupthalterung (14) in den Hauptkörper (16) ein und ziehen Sie sie mit
der Befestigungsschraube (16) fest.
3. Stecken Sie das hintere Gitter (7) auf die Motorwelle (8) und befestigen Sie es mit der
Gitter-Kontermutter (6) an der Motorabdeckung (9). Setzen Sie die Flügel (5) auf die
Motorwelle (8) und befestigen Sie sie mit der Flügel-Kontermutter (4).
4. Befestigen Sie die Vernebelungsplatte (1) am Frontgitter (2) und ziehen Sie sie mit
den Vernebelungsplatten-Befestigungsschrauben fest.
