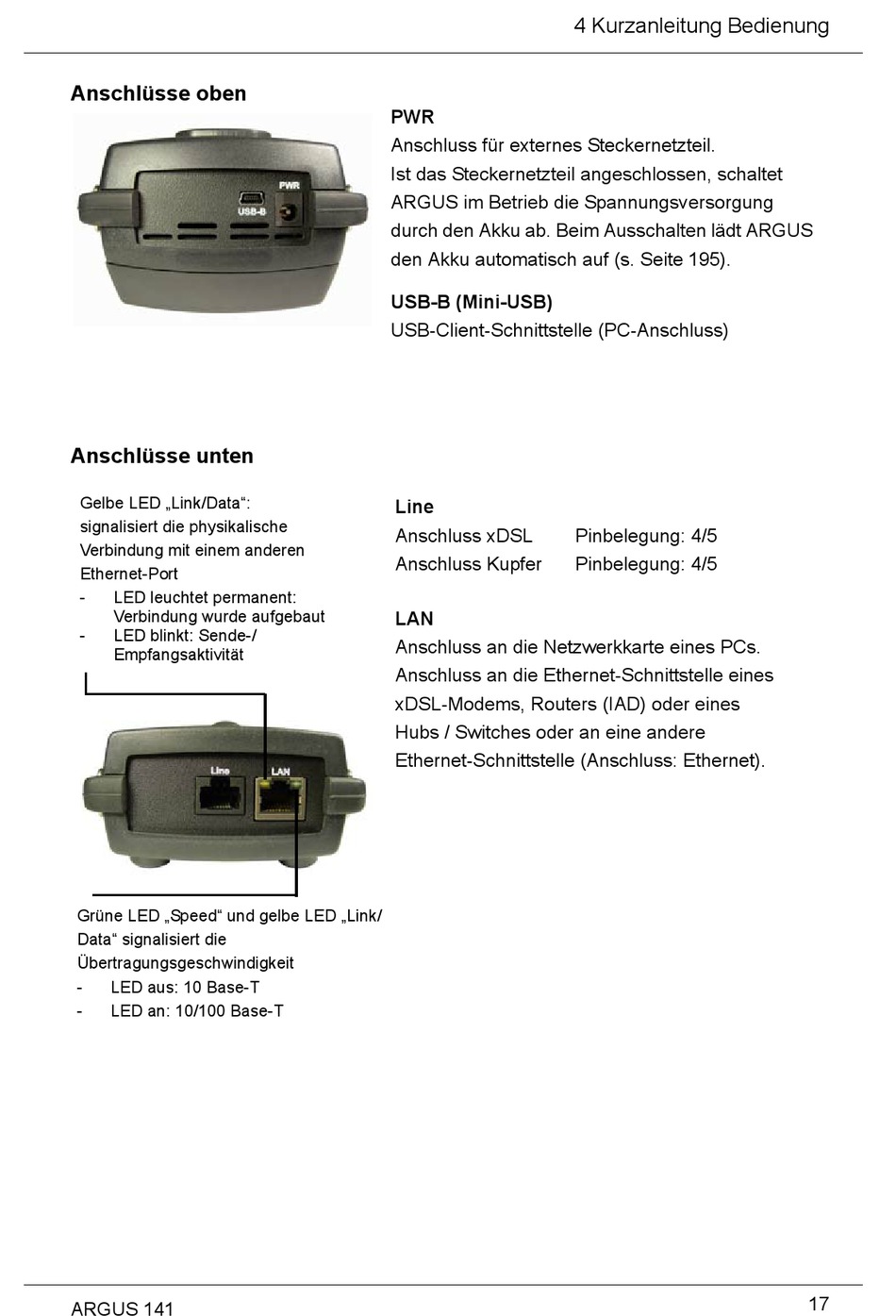

Anschlüsse oben
Anschlüsse unten
Gelbe LED „Link/Data":
signalisiert die physikalische
Verbindung mit einem anderen
Ethernet-Port
LED leuchtet permanent:
-
Verbindung wurde aufgebaut
-
LED blinkt: Sende-/
Empfangsaktivität
Grüne LED „Speed" und gelbe LED „Link/
Data" signalisiert die
Übertragungsgeschwindigkeit
-
LED aus: 10 Base-T
-
LED an: 10/100 Base-T
ARGUS 141
PWR
Anschluss für externes Steckernetzteil.
Ist das Steckernetzteil angeschlossen, schaltet
ARGUS im Betrieb die Spannungsversorgung
durch den Akku ab. Beim Ausschalten lädt ARGUS
den Akku automatisch auf (s. Seite 195).
USB-B (Mini-USB)
USB-Client-Schnittstelle (PC-Anschluss)
Line
Anschluss xDSL
Anschluss Kupfer
LAN
Anschluss an die Netzwerkkarte eines PCs.
Anschluss an die Ethernet-Schnittstelle eines
xDSL-Modems, Routers (IAD) oder eines
Hubs / Switches oder an eine andere
Ethernet-Schnittstelle (Anschluss: Ethernet).
4 Kurzanleitung Bedienung
Pinbelegung: 4/5
Pinbelegung: 4/5
17
