Extech Instruments EasyView EA33 Bedienungsanleitung
Belichtungsmesser mit speicher
Verwandte Anleitungen für Extech Instruments EasyView EA33
Inhaltszusammenfassung für Extech Instruments EasyView EA33

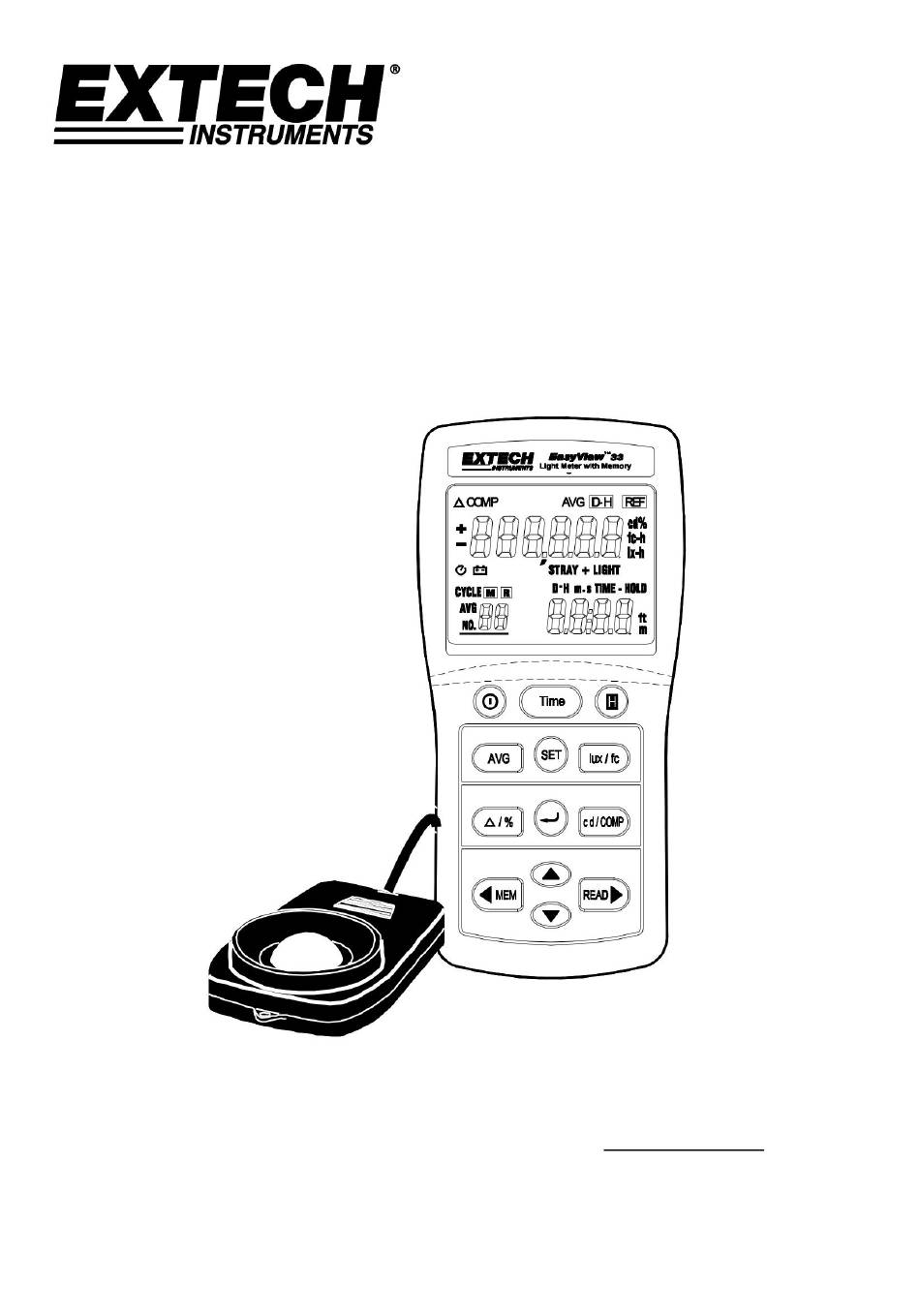

- Seite 1 Machine Translated by Google Bedienungsanleitung EasyView Belichtungsmesser mit Speicher Modell EA33 Weitere Übersetzungen des Benutzerhandbuchs verfügbar unter www.extech.com...
-
Seite 2: Einführung
Machine Translated by Google Einführung Herzlichen Glückwunsch zum Kauf des Extech EA33 EasyView Lichtmessgeräts, das die Lichtstärke (Leuchtdichte) misst. Dieses Gerät misst bis zu 99.990 Fc und 999.990 Lux und speichert bis zu 50 Messwerte zum einfachen Abrufen. Bei sorgfältiger Verwendung wird Ihnen dieses Messgerät jahrelang zuverlässige Dienste leisten. Messgerätebeschreibung Lichtmessungsanzeige 2. -
Seite 3: Grundlegende Bedienung
Machine Translated by Google Grundlegende Bedienung Taste, um das Messgerät einzuschalten. Das Messgerät führt 1. Drücken Sie bei aufgesetzter Sensorabdeckung die Taste für einen kurzen Selbsttest. 2. Entfernen Sie die Schutzkappe des Sensors und legen Sie den Sensor in den zu messende Fläche. - Seite 4 Machine Translated by Google MODUS 2 – Abgelaufener Timer mit Halten In diesem Modus werden Messungen durchgeführt, während der Countdown-Timer läuft. Wenn der Timer Null erreicht, wird die letzte Messung auf dem Display festgehalten (siehe Diagramm). 1. Drücken Sie die SET-Taste; „SEt 01“ wird angezeigt. 2.
-
Seite 5: Punkte-Mittelwertbildung
Machine Translated by Google MODUS 5 - Komparatormodus In diesem Modus vergleicht das Messgerät seine Messwerte mit einem OBEREN und einem NIEDRIGEN Grenzwert. Wenn der obere Grenzwert überschritten wird, erscheint das Pluszeichen auf dem LCD. Wenn der Messwert unter den unteren Grenzwert fällt, erscheint das Minuszeichen auf dem LCD. - Seite 6 Machine Translated by Google Lichtstärkenfunktion Die Lichtstärke ist die Messung des Lichts einer Lichtquelle in bekannter Entfernung vom Sensor. Die Maßeinheit ist Candela (cd). 1. Drücken Sie die Taste cd/COMP, um zu beginnen. Die Anzeige 'm' für Meter (für Luxmessung) oder 'ft' für Fuß...
- Seite 7 Machine Translated by Google Automatische Abschaltfunktion Um die Batterie zu schonen, schaltet sich der EA33 nach einigen Minuten automatisch aus. So deaktivieren Sie diese Funktion: 1. Schalten Sie das Messgerät AUS. 2. Halten Sie die HOLD-Taste gedrückt, während Sie das Messgerät einschalten. 3.
-
Seite 8: Wartung
Machine Translated by Google Wartung Reinigung und Lagerung 1. Die weiße Sensorkuppel aus Kunststoff sollte bei Bedarf mit einem feuchten Tuch gereinigt werden. 2. Lagern Sie das Messgerät an einem Ort mit mäßiger Temperatur und Luftfeuchtigkeit (siehe Betriebs- Speicherbereich in der Spezifikationstabelle weiter oben in diesem Handbuch). Batteriewechsel Wenn die Batterieleistung niedrig ist, erscheint das Batteriesymbol unten links auf dem LCD. -
Seite 9: Allgemeine Spezifikationen
Machine Translated by Google Allgemeine Spezifikationen Anzeige Multifunktions-LCD mit einer maximalen Anzeige von 999900 Reichweite Automatische Bereichswahl über fünf Bereiche LCD zeigt „OL“ an Bereichsüberschreitungsanzeige Spektrale Reaktion CIE photopisch (CIE-Empfindlichkeitskurve des menschlichen Auges) Spektrale Genauigkeit Vÿ-Funktion (f'1 ÿ6%) Kosinus-Antwort f'2 ÿ2%; Kosinus korrigiert für den Winkeleinfall des Lichts ±2 % Wiederholbarkeit der Messung Temperaturkoeffizient... -
Seite 10: Anhang
Machine Translated by Google Anhang Typische Lichtstärken Fuß Fuß Kerzen Kerzen Fabriken Heim 20-75 100-150 Nottreppe, Lager 10-15 Waschen 75-150 7-15 150-200 15-20 Freizeitaktivitäten Ausgangs-/Eingangspassagen 150-300 15-30 200-300 20-30 Salon, Tisch Verpackungsarbeiten 300-750 30-75 Visuelle Arbeit: Produktionslinie 300-500 30-50 Make-up 750-1.500 500-1.500 75-150 Satz: Kontrollarbeiten...
