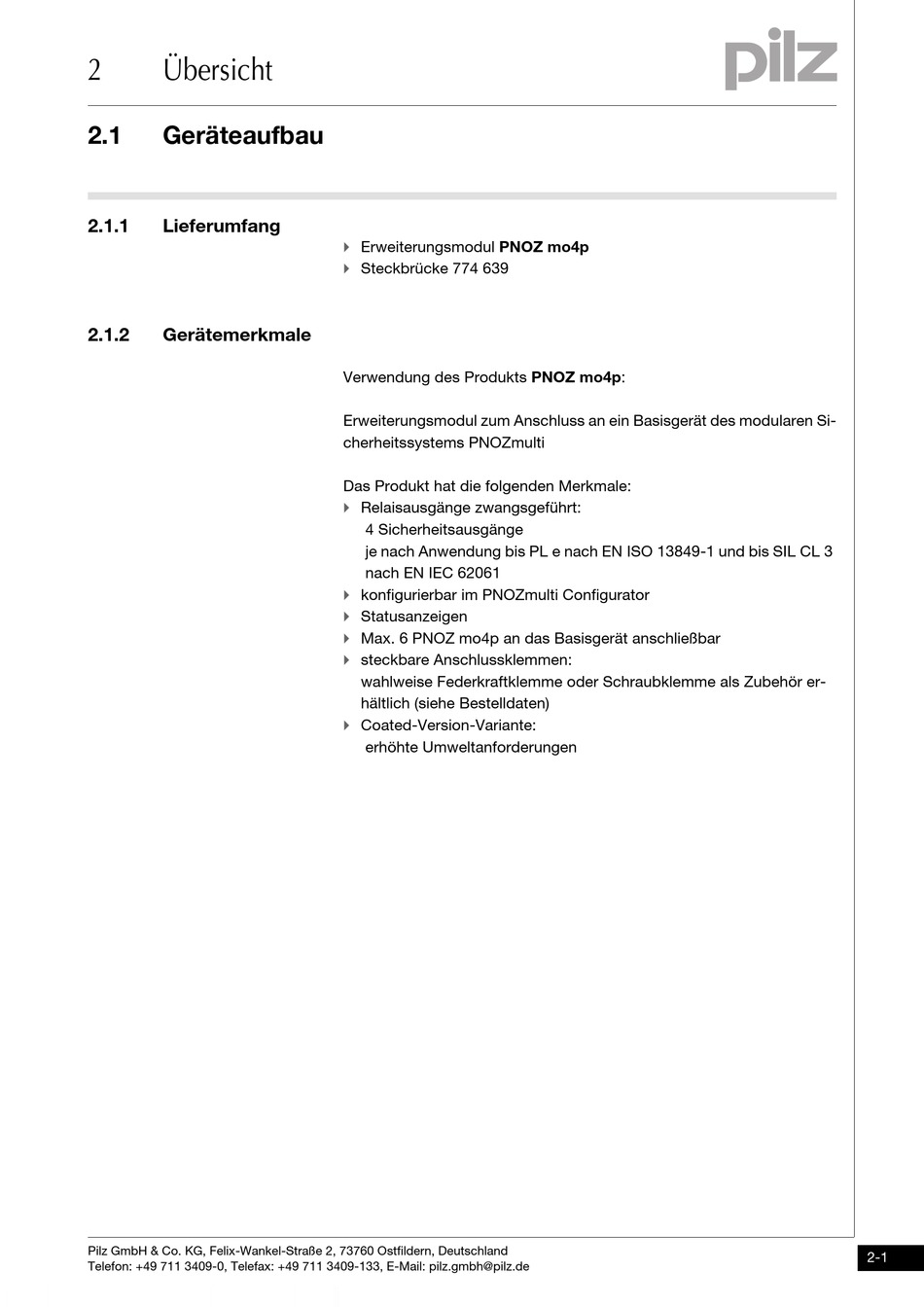

2 Übersicht
2.1 Geräteaufbau
2.1.1

Lieferumfang

2- Geräteaufbau 2100 Geräteaufbau 2- 2.1 Übersicht Übersicht 2 2 000
2- Lieferumfang_Brck_774639_modul_BA Lieferumfang
2.1.2 Gerätemerkmale
2- Gerätemerkmale_Verwendung Gerätemerkmale
Verwendung/Bildunterschrift_multi_Modul
Geraetemerkmale_Zusatz BA Einleitung
Gertemerkmale
Gertemerkmale_Anschlussklemmen_Zubehoer
Geraetemerkmal_Coated Version
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

Erweiterungsmodul PNOZ mo4p

Steckbrücke 774 639
Verwendung des Produkts PNOZ mo4p:
Erweiterungsmodul zum Anschluss an ein Basisgerät des modularen Si-
cherheitssystems PNOZmulti
Das Produkt hat die folgenden Merkmale:

Relaisausgänge zwangsgeführt:
4 Sicherheitsausgänge
je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL CL 3
nach EN IEC 62061

konfigurierbar im PNOZmulti Configurator

Statusanzeigen

Max. 6 PNOZ mo4p an das Basisgerät anschließbar

steckbare Anschlussklemmen:
wahlweise Federkraftklemme oder Schraubklemme als Zubehör er-
hältlich (siehe Bestelldaten)

Coated-Version-Variante:
erhöhte Umweltanforderungen
2-1
