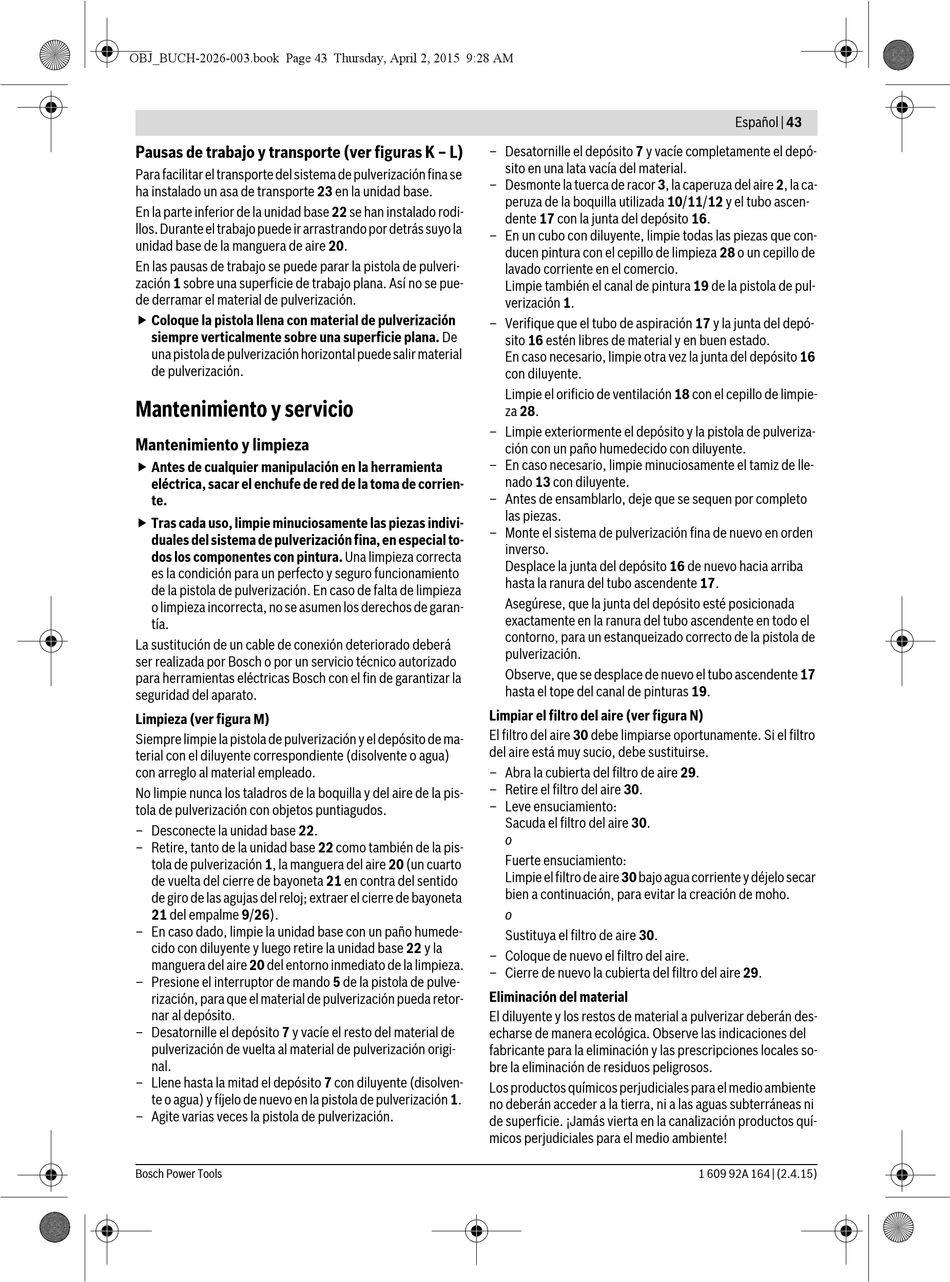

Pausas de trabajo y transporte (ver figuras K – L)
Para facilitar el transporte del sistema de pulverización fina se
ha instalado un asa de transporte 23 en la unidad base.
En la parte inferior de la unidad base 22 se han instalado rodi-
llos. Durante el trabajo puede ir arrastrando por detrás suyo la
unidad base de la manguera de aire 20.
En las pausas de trabajo se puede parar la pistola de pulveri-
zación 1 sobre una superficie de trabajo plana. Así no se pue-
de derramar el material de pulverización.
 Coloque la pistola llena con material de pulverización
siempre verticalmente sobre una superficie plana. De
una pistola de pulverización horizontal puede salir material
de pulverización.

Mantenimiento y servicio

Mantenimiento y limpieza

 Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
 Tras cada uso, limpie minuciosamente las piezas indivi-
duales del sistema de pulverización fina, en especial to-
dos los componentes con pintura. Una limpieza correcta
es la condición para un perfecto y seguro funcionamiento
de la pistola de pulverización. En caso de falta de limpieza
o limpieza incorrecta, no se asumen los derechos de garan-
tía.
La sustitución de un cable de conexión deteriorado deberá
ser realizada por Bosch o por un servicio técnico autorizado
para herramientas eléctricas Bosch con el fin de garantizar la
seguridad del aparato.
Limpieza (ver figura M)
Siempre limpie la pistola de pulverización y el depósito de ma-
terial con el diluyente correspondiente (disolvente o agua)
con arreglo al material empleado.
No limpie nunca los taladros de la boquilla y del aire de la pis-
tola de pulverización con objetos puntiagudos.
– Desconecte la unidad base 22.
– Retire, tanto de la unidad base 22 como también de la pis-
tola de pulverización 1, la manguera del aire 20 (un cuarto
de vuelta del cierre de bayoneta 21 en contra del sentido
de giro de las agujas del reloj; extraer el cierre de bayoneta
21 del empalme 9/26).
– En caso dado, limpie la unidad base con un paño humede-
cido con diluyente y luego retire la unidad base 22 y la
manguera del aire 20 del entorno inmediato de la limpieza.
– Presione el interruptor de mando 5 de la pistola de pulve-
rización, para que el material de pulverización pueda retor-
nar al depósito.
– Desatornille el depósito 7 y vacíe el resto del material de
pulverización de vuelta al material de pulverización origi-
nal.
– Llene hasta la mitad el depósito 7 con diluyente (disolven-
te o agua) y fíjelo de nuevo en la pistola de pulverización 1.
– Agite varias veces la pistola de pulverización.
Bosch Power Tools
– Desatornille el depósito 7 y vacíe completamente el depó-
sito en una lata vacía del material.
– Desmonte la tuerca de racor 3, la caperuza del aire 2, la ca-
peruza de la boquilla utilizada 10/11/12 y el tubo ascen-
dente 17 con la junta del depósito 16.
– En un cubo con diluyente, limpie todas las piezas que con-
ducen pintura con el cepillo de limpieza 28 o un cepillo de
lavado corriente en el comercio.
Limpie también el canal de pintura 19 de la pistola de pul-
verización 1.
– Verifique que el tubo de aspiración 17 y la junta del depó-
sito 16 estén libres de material y en buen estado.
En caso necesario, limpie otra vez la junta del depósito 16
con diluyente.
Limpie el orificio de ventilación 18 con el cepillo de limpie-
za 28.
– Limpie exteriormente el depósito y la pistola de pulveriza-
ción con un paño humedecido con diluyente.
– En caso necesario, limpie minuciosamente el tamiz de lle-
nado 13 con diluyente.
– Antes de ensamblarlo, deje que se sequen por completo
las piezas.
– Monte el sistema de pulverización fina de nuevo en orden
inverso.
Desplace la junta del depósito 16 de nuevo hacia arriba
hasta la ranura del tubo ascendente 17.
Asegúrese, que la junta del depósito esté posicionada
exactamente en la ranura del tubo ascendente en todo el
contorno, para un estanqueizado correcto de la pistola de
pulverización.
Observe, que se desplace de nuevo el tubo ascendente 17
hasta el tope del canal de pinturas 19.
Limpiar el filtro del aire (ver figura N)
El filtro del aire 30 debe limpiarse oportunamente. Si el filtro
del aire está muy sucio, debe sustituirse.
– Abra la cubierta del filtro de aire 29.
– Retire el filtro del aire 30.
– Leve ensuciamiento:
Sacuda el filtro del aire 30.
o
Fuerte ensuciamiento:
Limpie el filtro de aire 30 bajo agua corriente y déjelo secar
bien a continuación, para evitar la creación de moho.
o
Sustituya el filtro de aire 30.
– Coloque de nuevo el filtro del aire.
– Cierre de nuevo la cubierta del filtro del aire 29.
Eliminación del material
El diluyente y los restos de material a pulverizar deberán des-
echarse de manera ecológica. Observe las indicaciones del
fabricante para la eliminación y las prescripciones locales so-
bre la eliminación de residuos peligrosos.
Los productos químicos perjudiciales para el medio ambiente
no deberán acceder a la tierra, ni a las aguas subterráneas ni
de superficie. ¡Jamás vierta en la canalización productos quí-
micos perjudiciales para el medio ambiente!
