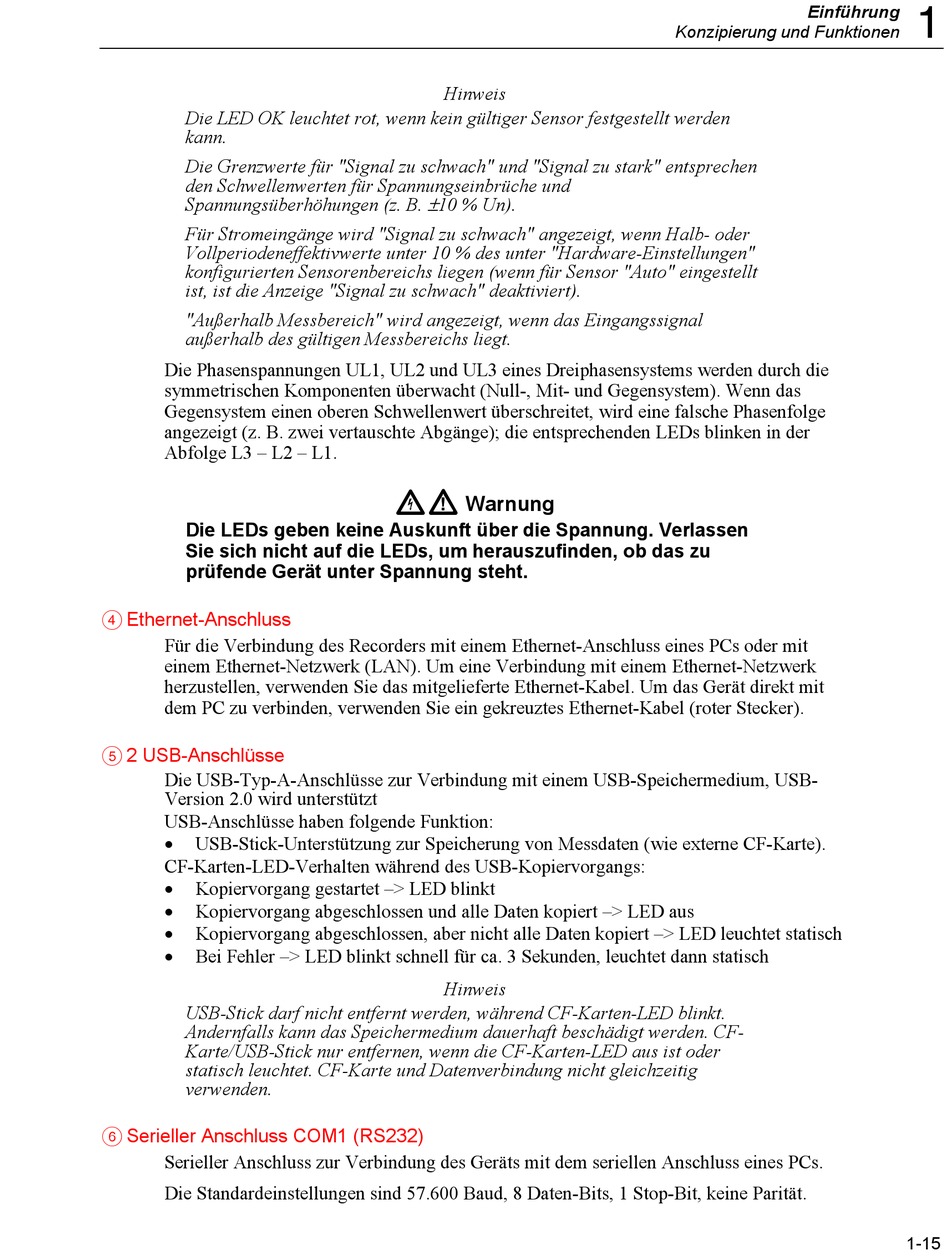

Die LED OK leuchtet rot, wenn kein gültiger Sensor festgestellt werden
kann.
Die Grenzwerte für "Signal zu schwach" und "Signal zu stark" entsprechen
den Schwellenwerten für Spannungseinbrüche und
Spannungsüberhöhungen (z. B.
Für Stromeingänge wird "Signal zu schwach" angezeigt, wenn Halb- oder
Vollperiodeneffektivwerte unter 10 % des unter "Hardware-Einstellungen"
konfigurierten Sensorenbereichs liegen (wenn für Sensor "Auto" eingestellt
ist, ist die Anzeige "Signal zu schwach" deaktiviert).
"Außerhalb Messbereich" wird angezeigt, wenn das Eingangssignal
außerhalb des gültigen Messbereichs liegt.
Die Phasenspannungen UL1, UL2 und UL3 eines Dreiphasensystems werden durch die
symmetrischen Komponenten überwacht (Null-, Mit- und Gegensystem). Wenn das
Gegensystem einen oberen Schwellenwert überschreitet, wird eine falsche Phasenfolge
angezeigt (z. B. zwei vertauschte Abgänge); die entsprechenden LEDs blinken in der
Abfolge L3 – L2 – L1.
Die LEDs geben keine Auskunft über die Spannung. Verlassen
Sie sich nicht auf die LEDs, um herauszufinden, ob das zu
prüfende Gerät unter Spannung steht.

D Ethernet-Anschluss

Für die Verbindung des Recorders mit einem Ethernet-Anschluss eines PCs oder mit
einem Ethernet-Netzwerk (LAN). Um eine Verbindung mit einem Ethernet-Netzwerk
herzustellen, verwenden Sie das mitgelieferte Ethernet-Kabel. Um das Gerät direkt mit
dem PC zu verbinden, verwenden Sie ein gekreuztes Ethernet-Kabel (roter Stecker).
E 2 USB-Anschlüsse
Die USB-Typ-A-Anschlüsse zur Verbindung mit einem USB-Speichermedium, USB-
Version 2.0 wird unterstützt
USB-Anschlüsse haben folgende Funktion:
•
USB-Stick-Unterstützung zur Speicherung von Messdaten (wie externe CF-Karte).
CF-Karten-LED-Verhalten während des USB-Kopiervorgangs:
•
Kopiervorgang gestartet –> LED blinkt
•
Kopiervorgang abgeschlossen und alle Daten kopiert –> LED aus
•
Kopiervorgang abgeschlossen, aber nicht alle Daten kopiert –> LED leuchtet statisch
•
Bei Fehler –> LED blinkt schnell für ca. 3 Sekunden, leuchtet dann statisch
USB-Stick darf nicht entfernt werden, während CF-Karten-LED blinkt.
Andernfalls kann das Speichermedium dauerhaft beschädigt werden. CF-
Karte/USB-Stick nur entfernen, wenn die CF-Karten-LED aus ist oder
statisch leuchtet. CF-Karte und Datenverbindung nicht gleichzeitig
verwenden.

F Serieller Anschluss COM1 (RS232)

Serieller Anschluss zur Verbindung des Geräts mit dem seriellen Anschluss eines PCs.
Die Standardeinstellungen sind 57.600 Baud, 8 Daten-Bits, 1 Stop-Bit, keine Parität.
Hinweis
±
10 % Un).
XW
Warnung
Hinweis
Einführung
Konzipierung und Funktionen
1
1-15
