Infinity Furion B402 Beam Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

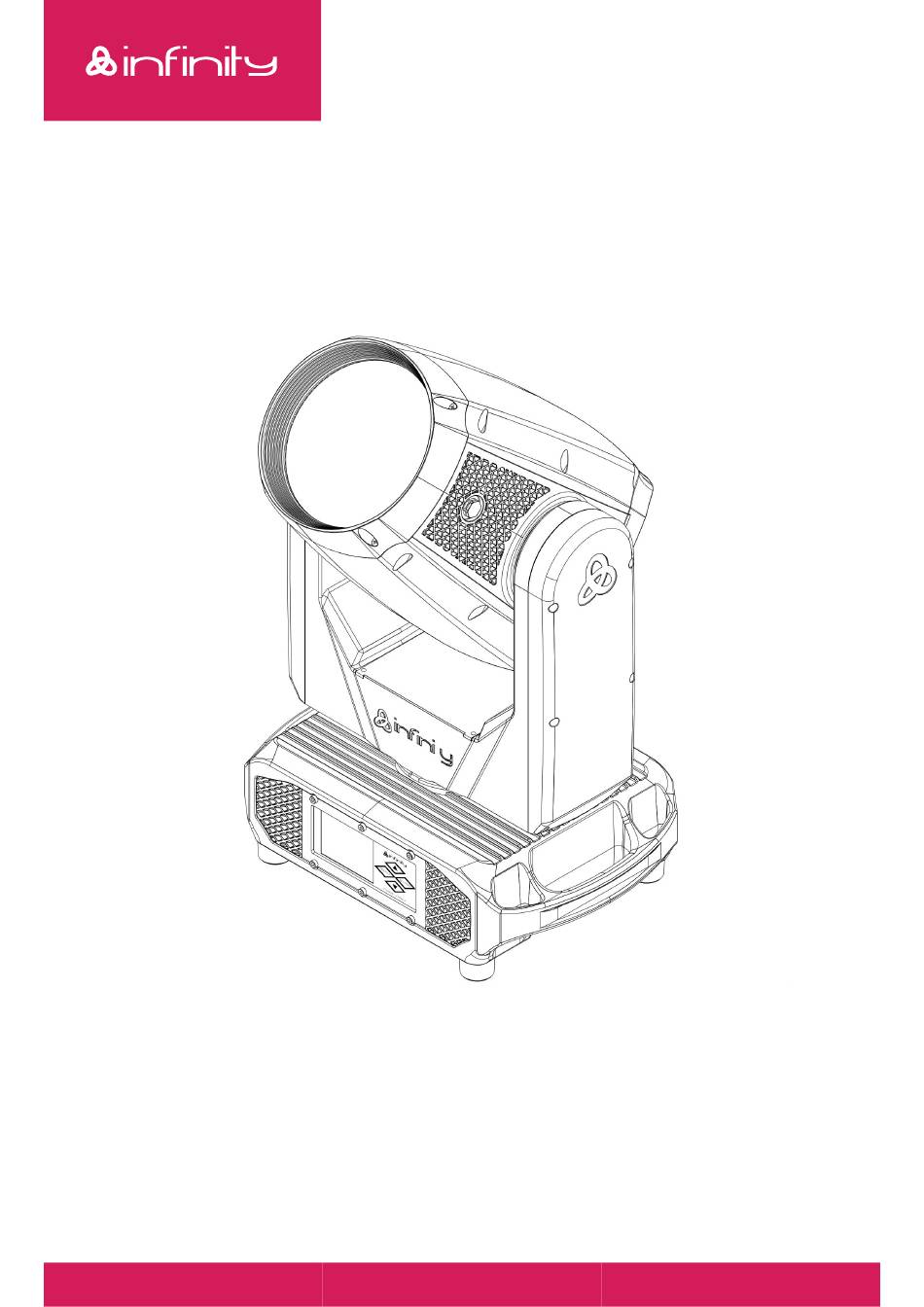

BEDIENUNGSANLEITUNG
DEUTSCH
V1.0
Furion B402 Beam
Produktcode: 41430
c
c
c
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infinity Furion B402 Beam

Inhaltszusammenfassung für Infinity Furion B402 Beam

  • Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 Furion B402 Beam Produktcode: 41430...
  • Seite 2 Furion B402 Beam Vorwort Vielen Dank, dass Sie dieses Infinity Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.

  • Seite 3: Inhaltsverzeichnis

    Furion B402 Beam Inhaltsverzeichnis 1. Einführung ............................
  • Seite 4 Furion B402 Beam 6.7.1. DMX-Adresse ........................

  • Seite 5: Einführung

    Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Infinity Furion B402 Beam • • Schuko zu Power Pro True Kabel (1,5 m) • •...
  • Seite 6 Furion B402 Beam • • Hinweise: Hinweis: (in fett gedruckter Schrift) wird von einer nützlichen Information oder einem Tipp gefolgt Produktcode: 41430...

  • Seite 7: Symbole Und Signalwörter

    Furion B402 Beam 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen wird.

  • Seite 8: Sicherheit

    Furion B402 Beam Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
  • Seite 9 Furion B402 Beam WARNUNG Gefahr eines epileptischen Schocks Stroboskoplicht kann bei lichtempfindlicher Epilepsie Anfälle auslösen. Empfindliche Personen sollten es vermeiden, Stroboskoplichter anzuschauen. WARNUNG Mögliche Augenschäden durch hohe Lichtintensität Möglicherweise geht von diesem Gerät eine gefährliche optische Strahlung aus. • •...
  • Seite 10 Furion B402 Beam • • Lassen Sie die Lampe 20 Minuten lang abkühlen, bevor Sie sie austauschen. Achtung Brandgefahr Der Abstand zwischen dem Gerät und dem beleuchteten Objekt sollte mindestens 2 m betragen. • • Richten Sie das Gerät nicht auf brennbare Materialien.

  • Seite 11: Anforderungen An Den Nutzer

    Furion B402 Beam • • Die Stromkabel sind nicht beschädigt und weisen keine Materialermüdung auf. Achtung Setzen Sie das Gerät keinen Bedingungen aus, die die angegebene IP-Klasse überschreiten. Dieses Gerät ist nach IP65 zertifiziert. IP (Schutzart) 65 bedeutet, dass das Gerät staubdicht und gegen die schädliche Wirkung von Spritzwasser geschützt ist.

  • Seite 12: Beschreibung Des Geräts

    Furion B402 Beam Beschreibung des Geräts Der Infinity Furion B402 Beam ist ein IP65-zertifizierter beweglicher Kopf mit einer 310-W-Entladungslampe, einem präzisen Abstrahlwinkel von 0,6° und einer großen Frontlinse. Dieses Gerät verfügt über ein Farbrad mit 14 Farben und einer offenen Position sowie über ein statisches Goborad mit 17 Gobos. Außerdem verfügt das Gerät über ein rotierendes 5-Facetten-Linear- und ein 8-Facetten-Zirkularprisma sowie einen Frostfilter.

  • Seite 13: Rückseite

    Furion B402 Beam 3.2. Rückseite Abbildung 3 Lampenabdeckung Schutzentlüftung (M12x1,5) RJ45-Stecker mit Schutzart IP65 RJ45-Stecker mit Schutzart IP65 IP65-geschützter Seetronic-Stromanschluss IP65-geschützter Seetronic-Stromanschluss IN Sicherung (F8 AL, 250 V) IP65-geschützter 5-poliger DMX- Signalanschluss IN IP65-geschützter 5-poliger DMX- Signalanschluss OUT W-DMX Antenne Basisverriegelung 3.3.

  • Seite 14: Beschreibung Des Produkts

    Furion B402 Beam 3.4. Beschreibung des Produkts Modell: Furion B402 Beam Quelle: Art der Lichtquelle Entladung  Menge der Lichtquelle 1  Leistung der Lichtquelle 310 W Lebenserwartung 3000 h Beleuchtungsstärke @ 5 m 1.844.589 lx Lichtstrom (insgesamt) 33344 lm 76,2  6900 K Optisch: Abstrahlwinkel minimal (kreisförmig) 0,6°...
  • Seite 15 Furion B402 Beam Stromanschluss IN Power Pro True  Stromanschluss OUT Power Pro True  DMX-Anschluss XLR 5P IN/OUT  DMX-Anschluss IN XLR 5P  DMX-Anschluss OUT XLR 5P  Datenanschluss etherCON IN/OUT Datenanschluss IN RJ45  Datenanschluss OUT RJ45  Mechanische Spezifikationen: Länge 256 mm Breite 370 mm Höhe...

  • Seite 16: Effekträder

    Furion B402 Beam 3.5. Effekträder 3.5.1. Farbrad Abbildung 5 3.5.2. Statisches Goborad Abbildung 6 Produktcode: 41430...

  • Seite 17: Abmessungen

    • 81019 Ushio NSL300 (12R) Ersatzlampe für Phantom 12R, Furion B402 • • D7275 Gehäuse für 4x Furion B402 Beam • • 41549 Infinity IP Tester für Furion Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. Produktcode: 41430...

  • Seite 18: Installation

    Furion B402 Beam Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen.
  • Seite 19 Furion B402 Beam 03) Bringen Sie die Klemmen an. Achten Sie darauf, dass Sie Klemmen verwenden, die für die Befestigung des Geräts an einer Traverse geeignet sind. Abbildung 9 Abbildung 10 04) Befestigen Sie das Gerät an der tragenden Struktur. Achten Sie darauf, dass sich das Gerät nicht frei bewegen kann.

  • Seite 20: Sperren/Entsperren Des Geräts

    Furion B402 Beam 4.5. Sperren/Entsperren des Geräts Das Gerät verfügt über einen Verriegelungsmechanismus am Bügel und an der Basis. • • Um das Gerät zu entriegeln, schieben Sie die Basisverriegelung (18) nach rechts oder schieben Sie die Jochverriegelung (03) nach unten.

  • Seite 21: Anschluss An Die Stromversorgung

    Verbinden Sie nicht mehr Geräte mit einer Stromverbindung als die maximal empfohlene Anzahl. Maximal empfohlene Anzahl von Geräten: • • bei 100-120 V: 4 Geräte Furion B402 Beam • • bei 200-240 V: 8 Geräte Furion B402 Beam Produktcode: 41430...

  • Seite 22: Einrichtung

    5.2. Eigenständige Einrichtung Wenn die Furion B402 Beam nicht an ein Steuergerät oder an andere Geräte angeschlossen ist, funktioniert sie als eigenständiges Gerät. Er kann manuell über das Bedienfeld oder im Automatikmodus betrieben werden. Weitere Informationen finden Sie unter Steuerungsmodi (siehe 6.2.

  • Seite 23: Dmx-Verknüpfung

    Furion B402 Beam Wenn Sie Ihre eigenen DMX-Kabel fertigen, achten Sie darauf, dass Sie die Anschlüsse und Drähte richtig verbinden, wie in der Abbildung unten gezeigt. Abbildung 12 5.3.3. DMX-Verknüpfung Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte: 01) Benutzen Sie ein 5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN- Anschluss des ersten Geräts zu verbinden.

  • Seite 24: Dmx-Adressierung

    5.3.4. DMX-Adressierung Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts richtig einstellen. Die Furion B402 Beam hat 3 Persönlichkeiten: Basic (15 Kanäle), Advanced (20 Kanäle) und User (20 Kanäle). Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und sie z. B. im 20-Kanal-Modus verwenden möchten, gehen Sie wie folgt vor:...

  • Seite 25: Ethernet-Verbindung

    Furion B402 Beam Abbildung 14 5.5. Ethernet-Verbindung 5.5.1. Art-Net/sACN-Protokoll Art-Net ist ein Protokoll, das TCP/IP verwendet, um eine große Menge an DMX-512-Daten über ein Ethernet- Netzwerk zu übertragen. Art-Net 4 kann bis zu 32768 Universen unterstützen. Art-Net™ wurde von Artistic Licence Holdings Ltd.
  • Seite 26 Furion B402 Beam Abbildung 15 Produktcode: 41430...

  • Seite 27: Art-Net/Sacn-Verknüpfung

    Furion B402 Beam 5.5.3. Art-Net/sACN-Verknüpfung Um mehrere Geräte an eine Art-Net/sACN-Datenverbindung anzuschließen, folgen Sie den nachstehenden Schritten: 01) Verwenden Sie ein CAT-5E/CAT-6-Kabel, um den RJ45-Anschluss des Computers/Lichtsteuergeräts mit einem der RJ45-Anschlüsse des ersten Geräts zu verbinden. 02) Verbinden Sie den zweiten RJ45-Anschluss des ersten Geräts mit dem ersten RJ45-Anschluss des zweiten Geräts mit einem CAT-5E/CAT-6-Kabel.
  • Seite 28 Furion B402 Beam 03) Stellen Sie das Universum im Menü Netzwerk-Einrichtung (siehe 6.7.2.1. Netzwerk-Einrichtung auf Seite 39) ein. Produktcode: 41430...

  • Seite 29: Betrieb

    Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen. 6.2. Steuerungsmodi Die Furion B402 Beam unterstützt die folgenden Steurungsmodi: • • Eigenständig: Eigenständiger Modus (integrierte Programme), manuelle Steuerung •...

  • Seite 30: Bedienfeld

    Wert einzustellen. 6.4. Inbetriebnahme Nachdem das Gerät an die Stromversorgung angeschlossen wurde, führt das Gerät einen Reset durch. Während des Zurücksetzens zeigt das Display einen Begrüßungsbildschirm mit dem Logo Infinity und dem Namen des Geräts an: Produktcode: 41430...

  • Seite 31: Display-Sperre

    Furion B402 Beam Während des Reset-Vorgangs ist es möglich, das Menü zum Ändern der DMX-Adresse aufzurufen. Nach dem Reset ist das Gerät betriebsbereit. Das Display zeigt den Startbildschirm an. Der Startbildschirm liefert Informationen über die DMX-Startadresse, die IP-Adresse, das Universum und den gewählten DMX-Kanalmodus des Geräts:...

  • Seite 32: Sperren

    Furion B402 Beam • • Entsperrung mit Passwort (siehe 6.5.3. Entsperrung mit Passwort) 6.5.1. Sperren Auf diesem Bildschirm können Sie das Display des Geräts sperren. 01) Halten Sie die MENU-Taste und die EINGABE-Taste 3 Sekunden lang gedrückt. 02) Das Display zeigt an: 03) Informationen zum Entsperren des Geräts finden Sie unter Entsperrungsoption.

  • Seite 33: Menü-Übersicht

    Furion B402 Beam 6.6. Menü-Übersicht Stufe 1 Stufe 2 Stufe 3 Stufe 4 Adresse (siehe 6.7.1. DMX- Einstellung der Adresse 001-512 Adresse auf Seite 37) NEIN Bildschirm Rückwärts AUTO NEIN Schwenken Umkehren NEIN Neigung Rückwärts Schwenkwinkel Neigungswinkel Automatische Schwenkumkehr Timer für...
  • Seite 34 Furion B402 Beam Stufe 1 Stufe 2 Stufe 3 Stufe 4 Zustand/Strom an NEIN Aus über Dmx NEIN Ein Wenn Dmx Ein NEIN Aus wenn Dmx Aus Verzögerung der 000-255 Zündung Niedrige 000-255 Energieverzögerung NEIN Lampenzeit zurücksetzen Intervall 10-250 Spezial-Set...
  • Seite 35 Furion B402 Beam Stufe 1 Stufe 2 Stufe 3 Stufe 4 NEIN Frost/Fokus NEIN Alle NEIN Werkseinstellungen Eigenständig (siehe 6.7.3. Programm-Nummer Eigenständig auf Seite 43) WDMX Kontrollmodus ArtNet sACN Basic Persönlichkeit Advanced Benutzer Schwenkung NO/1~Erweitert Num      Schwenkung Fein NO/1~Erweitert Num...
  • Seite 36 Furion B402 Beam Stufe 1 Stufe 2 Stufe 3 Stufe 4 Gobo 000-255 Prisma1 000-255 Prisma1 Rotieren 000-255 Prisma1 Rotieren Fein 000-255 Prisma2 000-255 Prisma2 Rotieren 000-255 Prisma2 Rotieren Fein 000-255 Fokus 000-255 Fokus Fein 000-255 Frost 000-255 Kontrolle 000-255 V2.
  • Seite 37 Furion B402 Beam Stufe 1 Stufe 2 Stufe 3 Stufe 4 DMX-Frequenz Schwenkung 000-255 Schwenkung Fein 000-255 Neigung 000-255 Neigung Fein 000-255 P/T Geschwindigkeit 000-255 Dimmer 000-255 Dimmer Fein 000-255 Blende 000-255 Farbe 000-255 Kanal-Infos Gobo 000-255 Prisma1 000-255 Prisma1 Rotieren...

  • Seite 38: Optionen Im Hauptmenü

    Furion B402 Beam 6.7. Optionen im Hauptmenü Das Hauptmenü bietet die folgenden 6 Optionen: DMX-Adresse Menü Einstellungen Eigenständig Kontrollmodus Manuelle Steuerung Information 01) Drücken Sie die Tasten AUF/AB, um durch das Hauptmenü zu navigieren. 02) Drücken Sie die ENTER-Taste, um die Untermenüs zu öffnen.

  • Seite 39: Menü Einstellungen

    Furion B402 Beam 6.7.2. Menü Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Drücken Sie die Tasten AUF/AB, um durch die 21 verfügbaren Optionen zu blättern: • • Bildschirm rückwärts: Drehen Sie den Text auf dem Display um 180°, wenn das Gerät verkehrt herum montiert ist (NEIN/JA/AUTO).

  • Seite 40: Netzwerk-Einrichtung

    Furion B402 Beam • • Netzwerk-Einrichtung (siehe 6.7.2.1. Netzwerk-Einrichtung) • • Sperrcode (siehe 6.7.2.2. Sperrcode) • • BL.O. P/T Bewegung: Das Gerät schaltet den Lichtausgang aus, wenn Schwenken/Neigen aktiv ist (NEIN/JA) • • BL.O. Farbbewegung: Das Gerät verdunkelt den Lichtausgang während der Bewegung des Farbrades (NEIN/JA) •...

  • Seite 41: Sperrcode

    Furion B402 Beam 6.7.2.2. Sperrcode In diesem Untermenü können Sie einen persönlichen Sperrcode einstellen oder den aktuellen Sperrcode ändern. 01) Drücken Sie die Tasten AUF/AB, um den Mastercode einzugeben: 6468: 02) Drücken Sie zur Bestätigung die ENTER-Taste. 03) Drücken Sie die Tasten AUF/AB, um den gewünschten Modus auszuwählen. Es gibt 2 Möglichkeiten: •...

  • Seite 42: Einstellung Der Lampe

    Furion B402 Beam 6.7.2.3. Einstellung der Lampe In diesem Untermenü können Sie die Lampeneinstellungen anpassen. 01) Drücken Sie die Tasten AUF/AB, um durch die 8 verfügbaren Optionen zu blättern: • • Ein/Aus: Einstellung der Lampe beim Einschalten (EIN/AUS) • •...

  • Seite 43: Verbleibende Zeit

    Furion B402 Beam 01) Drücken Sie die ENTER-Taste, um das Untermenü zu öffnen. 02) Drücken Sie die AUF/AB-Tasten, um die Werte zu erhöhen/verringern (in Stunden). 03) Drücken Sie die ENTER-Taste, um die Auswahl zu bestätigen. 6.7.2.4.2. Verbleibende Zeit In diesem Untermenü können Sie die verbleibende Zeit zurücksetzen, indem Sie von der Intervallzeit herunterzählen.

  • Seite 44: Funktion Zurücksetzen

    Furion B402 Beam 05) Drücken Sie die AUF/AB-Tasten, um die Werte für die Grundstellung aller beweglichen Teile, die MAC- Adressen und die RDM-Identifikationsnummern des Geräts zu ändern. Der Einstellbereich beträgt 000-255. 06) Drücken Sie die ENTER-Taste, um die Auswahl zu bestätigen.

  • Seite 45: Benutzerpersönlichkeit

    Furion B402 Beam • • Steuerungsmodus: DMX, WDMX, Art-Net, sACN • • Persönlichkeit: Basic (15 Kanäle), Advance (20 Kanäle), User (bis zu 20 Kanäle) • • Benutzerpersönlichkeit (siehe 6.7.4.1. Benutzerpersönlichkeit) 02) Drücken Sie die ENTER-Taste, um die Auswahl zu bestätigen.

  • Seite 46: Auto-Test

    Furion B402 Beam 6.7.5.1. Auto-Test In diesem Untermenü können Sie einen automatischen Test der Funktionen des Geräts durchführen. (Wenn Sie im vorherigen Menü die Option Auto-Test gewählt und die ENTER-Taste gedrückt haben) Das Gerät führt automatisch einen Auto-Test der Gerätefunktionen durch, und auf dem Display wird angezeigt: 6.7.5.2.

  • Seite 47: Informationen Zum Beleuchtungskörper

    Furion B402 Beam • • Lüfter-Infos (siehe 6.7.6.2. Lüfter-Infos) • • Fehlerinformation (siehe 6.7.6.3. Fehlerinformation) • • Kanal-Infos (siehe 6.7.6.4. Kanal-Infos) 02) Drücken Sie die ENTER-Taste, um die Auswahl zu bestätigen. 6.7.6.1. Informationen zum Beleuchtungskörper In diesem Untermenü können Sie die aktuell installierte Firmware-Version, den Betriebsmodus, die DMX-Adresse und andere Parameter des Geräts einsehen.

  • Seite 48: Fehlerinformation

    Furion B402 Beam • • Basis Fan1 Geschwindigkeit: Zeigt die aktuelle Geschwindigkeit des Basislüfters 1 • • Basis Fan2 Geschwindigkeit: Zeigt die aktuelle Geschwindigkeit des Basislüfters 2 • • FAN2 Geschwindigkeit: Zeigt die aktuelle Geschwindigkeit des Kopflüfters an • •...
  • Seite 49 Furion B402 Beam Drücken Sie die Tasten AUF/AB, um alle aktuellen Kanalwerte zu sehen. Produktcode: 41430...

  • Seite 50: Dmx-Kanäle

    Furion B402 Beam 6.8. DMX-Kanäle 6.8.1. DMX-Kanäle Übersicht Basis Fortschritt Funktion Einstellung Standard Highlight 15 CH 20 CH Wert 000-255 0°-540° Schwenkung 000-255 Feinpositionierung Schwenken Fein 16-Bit 000-255 0°-260° Neigung 000-255 Feinpositionierung Neigung Fein 16-bit 000-255 Von schnell bis langsam...

  • Seite 51: Basic (15 Kanäle), Advanced (20 Kanäle)

    Furion B402 Beam 6.8.2. Basic (15 Kanäle), Advanced (20 Kanäle) Basis Fortschritt Funktion Wert Einstellung Farbe Kontrolltyp 15 CH 20 CH 000-255 Schwenkverstellung 0°-540° Schwenkung 000-255 Schwenkverstellung, 16-Bit Schwenkung Fein 000-255 Neigungsverstellung 0°-260° Neigung 000-255 Neigungsverstellung, 16-Bit Neigung Fein 000-255 Von schnell bis langsam...
  • Seite 52 Furion B402 Beam Basis Fortschritt Funktion Wert Einstellung Farbe Kontrolltyp 15 CH 20 CH 141-149 Farbe 9 + Farbe 10 proportional 150-158 Farbe 10 + Farbe 11 proportional 159-167 Farbe 11 + Farbe 12 proportional 168-176 Farbe 12 + Farbe 13...
  • Seite 53 Furion B402 Beam Basis Fortschritt Funktion Wert Einstellung Farbe Kontrolltyp 15 CH 20 CH 092–095 Gobo 9 Schütteln, von langsam bis proportional schnell 096–099 Gobo 10 Schütteln, von langsam bis proportional schnell 100–103 Gobo 11 Schütteln, von langsam bis proportional schnell 104–107 Gobo 12 Schütteln, von langsam bis...
  • Seite 54 Furion B402 Beam Basis Fortschritt Funktion Wert Einstellung Farbe Kontrolltyp 15 CH 20 CH Prisma rotierend ausgewählt - eingestellt durch CH 11/14 000-014 Keine Funktion 015-127 Gobo rotierend, von schnell bis proportional langsam Stopp Schritt 129-240 Umgekehrte Goborotation, von proportional langsam bis schnell             ...

  • Seite 55: Unterstützte Rdm-Pid (Parameter-Ids)

    Furion B402 Beam 6.9. RDM-Informationen Dieses Gerät unterstützt RDM (siehe 6.9.2. Unterstützte RDM-PID (Parameter-IDs)). 6.9.1. RDM-Details • • Responder-ID: 29B4:0E2XXXXX • • Hersteller-ID: Infinity (Highlite International B.V.) • • Herstelleretikett: Infinity • • Modellbeschreibung: Furion B402 Beam • • Modell-ID: 226 (0E2 hexadezimal) •...

  • Seite 56: Fehlersuche

    Furion B402 Beam Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.

  • Seite 57: Fehlermeldungen

    Furion B402 Beam Das Gerät ist nicht mit dem Sender • • Erstellen Sie eine drahtlose Verbindung, verbunden, wenn die Anzeige W-DMX siehe Drahtlose Verbindung (siehe 5.4. auf dem Display des Geräts grau ist. Drahtlose Verbindung) Das Gerät versucht, sich mit dem Sender •...

  • Seite 58: Wartung

    Furion B402 Beam Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromzufuhr vor der Wartung oder Reinigung. 8.2. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel.

  • Seite 59: Korrigierende Wartungsmaßnahmen

    Furion B402 Beam 8.3. Korrigierende Wartungsmaßnahmen Das Gerät enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät nicht und verändern Sie es nicht. Übertragen Sie Reparatur- und Wartungsarbeiten an unterwiesene oder qualifizierte Personen. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler.
  • Seite 60 Furion B402 Beam Abbildung 18 05) Entfernen Sie die Lampenabdeckung (08), wie in Abb. 19 gezeigt. 06) Trennen Sie die 2 orangefarbenen Lampenstecker von den Lampenklemmen, wie in Abb. 20 gezeigt. Abbildung 19 Abbildung 20 07) Lösen Sie die 2 Schrauben auf der rechten Seite der Lampe mit einem Inbusschraubendreher H2,5 x 100  ...
  • Seite 61 Furion B402 Beam Abbildung 21     08) Schieben Sie die kleine Metallplatte nach rechts, wie in Abb. 22 gezeigt. 09) Schieben Sie die Lampe vorsichtig nach links, weg von der kleinen Platte auf der rechten Seite, wie in Abb. 23 gezeigt.

  • Seite 62: Auswechseln Der Sicherung

    8.3.3. Ablassen von Kondenswasser Der Furion B402 Beam ist IP65 zertifiziert. Das Gerät ist spritzwassergeschützt. Wenn das Gerät während des Gebrauchs extremer Feuchtigkeit ausgesetzt ist, kann sich im Inneren des Geräts Kondensation bilden. Dies kann auch während des Transports passieren, wenn das Gerät extremen Temperaturschwankungen ausgesetzt ist.

  • Seite 63: Abbau, Transport Und Lagerung

    Furion B402 Beam Abbildung 24 Abbau, Transport und Lagerung 9.1. Anleitung zum Abbau WARNUNG Ein unsachgemäßer Abbau kann zu schweren Verletzungen und Sachschäden führen. • • Lassen Sie das Gerät abkühlen, bevor Sie es ausbauen. • • Trennen Sie vor dem Abbau die Stromzufuhr.

  • Seite 64: Entsorgung

    Behörden oder bei Ihrem Vertragshändler. Zulassung Hiermit erklärt Highlite International, dass das Gerät Furion B402 Beam, Produktcode 41430, mit der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com).
  • Seite 65 Furion B402 Beam Produktcode: 41430...
  • Seite 66 Infinity ist eine Marke von Highlite International B.V.
