Betriebsanleitung Entfernungs-Messgerät DL100 – EtherNet/IP
Montage
Beispiel
Lichtstrahlen in gleicher Richtung
26
• Entfernungs-Messgerät: DL100–21xxxx01
• Messbereich: 0,15 ... 100 m
• Maximaler Messabstand: 60 m
• s = 60 m
max
Berechnung
a ≥ 100 mm + 0,01 x 60000 mm → 100 mm + 600 mm → 700 mm
Ergebnis
a ≥ 700 mm

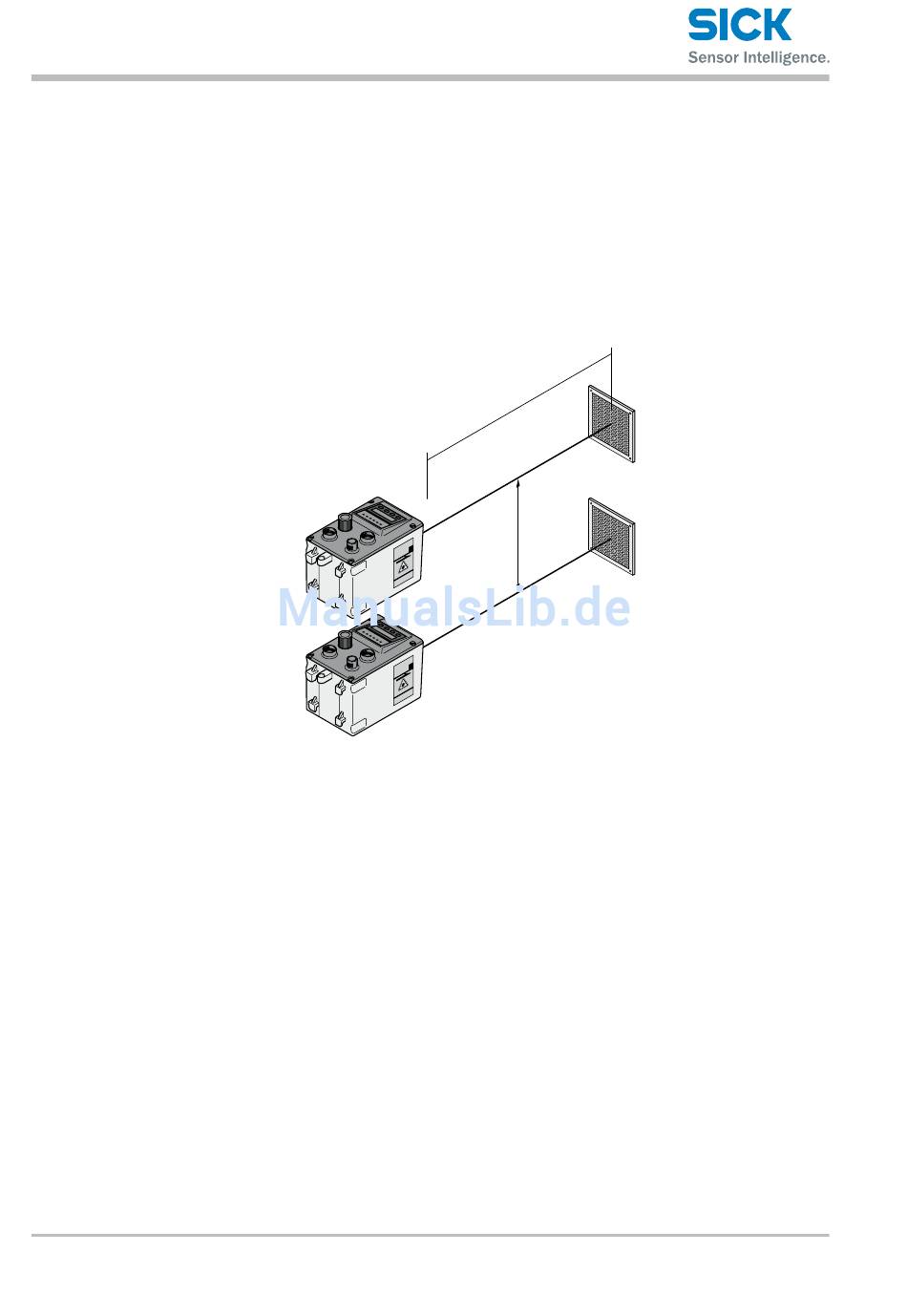

Abb. 9: Anordnung von zwei Entfernungs-Messgeräten mit Lichtstrahlen
in gleicher Lichtrichtung
1 Entfernungs-Messgerät DL100
2 Reflektor
a Mindestabstand
s maximale Reichweite
max
