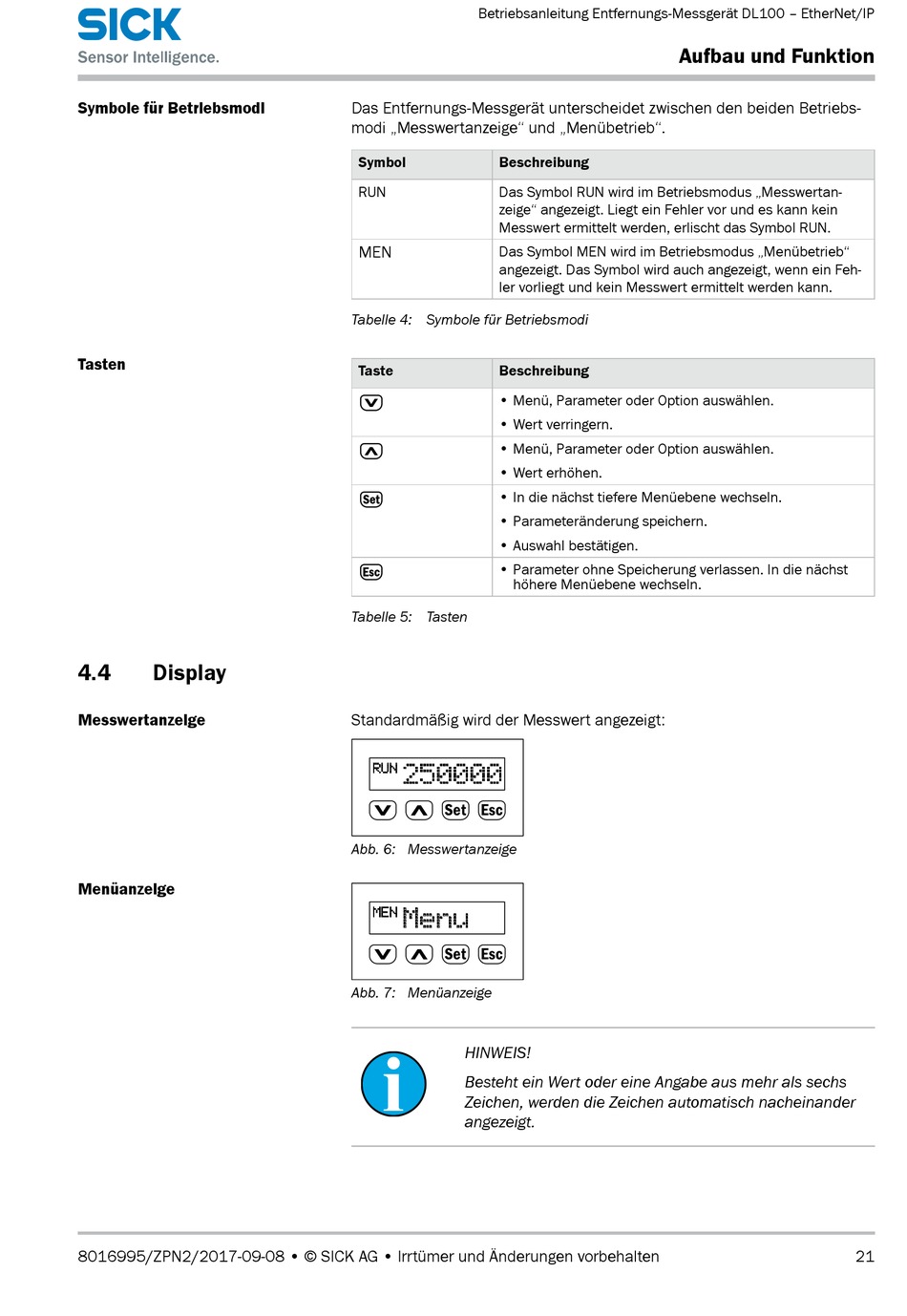

Symbole für Betriebsmodi
Tasten
4.4

Display

Messwertanzeige
Menüanzeige
8016995/ZPN2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten
Betriebsanleitung Entfernungs-Messgerät DL100 – EtherNet/IP
Das Entfernungs-Messgerät unterscheidet zwischen den beiden Betriebs-
modi „Messwertanzeige" und „Menübetrieb".
Symbol Beschreibung
RUN Das Symbol RUN wird im Betriebsmodus „Messwertan-
zeige" angezeigt. Liegt ein Fehler vor und es kann kein
Messwert ermittelt werden, erlischt das Symbol RUN.
MEN
Das Symbol MEN wird im Betriebsmodus „Menübetrieb"
angezeigt. Das Symbol wird auch angezeigt, wenn ein Feh-
ler vorliegt und kein Messwert ermittelt werden kann.
Tabelle 4: Symbole für Betriebsmodi
Taste Beschreibung
• Menü, Parameter oder Option auswählen.
• Wert verringern.
• Menü, Parameter oder Option auswählen.
• Wert erhöhen.
• In die nächst tiefere Menüebene wechseln.
• Parameteränderung speichern.
• Auswahl bestätigen.
• Parameter ohne Speicherung verlassen. In die nächst
höhere Menüebene wechseln.
Tabelle 5: Tasten
Standardmäßig wird der Messwert angezeigt:
RUN 250000
Set Esc
Abb. 6: Messwertanzeige
MEN Menu
Set Esc
Abb. 7: Menüanzeige
HINWEIS!
Besteht ein Wert oder eine Angabe aus mehr als sechs
Zeichen, werden die Zeichen automatisch nacheinander
angezeigt.
Aufbau und Funktion
