Isolierte Kanäle
HandScope
Die beiden Eingangskanäle des Oszilloskops sind gegeneinander, sowie
gegen Erde und den Netzadapter vollständig isoliert. Diese Isolation
entspricht einer doppelten Isolierung und erfüllt die Anforderungen der
Sicherheitsnormen IEC 61010-1 und IEC 61010-2-030.
Dadurch können Sie mit dem Oszilloskop ohne Gefahr Messungen an
elektrischen Netzen bis 600 V der CAT III vornehmen. Die max. zulässige
Spannung im Gleichtaktbetrieb zwischen den beiden Kanälen beträgt
ebenfalls 600 V in CAT III.
Somit sind der Bediener, die zu messenden Geräte und die Umgebung
weitestgehend von elektrischen Gefahren geschützt.
Selbst gefährlich hohe Spannungen in einem Kanal können sich daher nicht
in den anderen Kanal ausbreiten. Auch die Massen der Eingänge sind
vollkommen gegeneinander isoliert, so dass auch hier keine Potenzial-
anhebungen vorkommen können, die sehr gefährlich und oft zerstörerisch
sind.

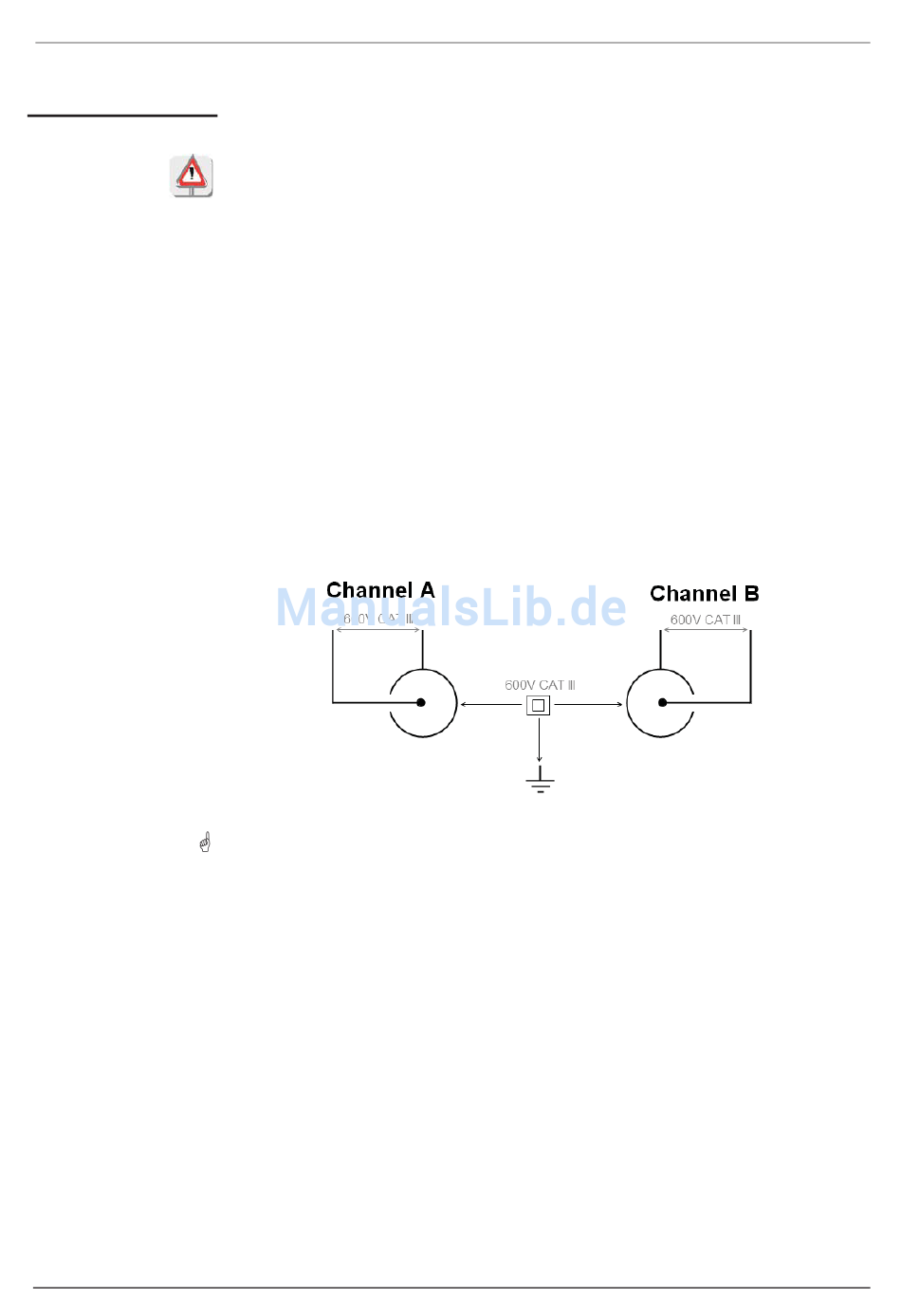

Die Isolation der Oszilloskop-Eingänge lässt sich in einem Schaubild wie
folgt darstellen:
Die Verwendung von Zubehör mit einer geringeren Spannung oder
Messkategorie als 600 V CAT III verringert natürlich den zulässigen
Einsatzbereich des Instruments auf diesen niedrigeren Wert für
Spannung bzw. Messkategorie.
Ihr Oszilloskop erfüllt die Anforderungen der Messkategorie 600 V
CAT III. Sie dürfen daher immer nur Zubehör mit mindestens derselben
Spannung und Messkategorie verwenden. Die mit Ihrem Oszilloskop
gelieferten Zubehörteile erfüllen diese Anforderungen.
II - 9
