Oszilloskop-Funktion - Menu »Acq« Erfassung
Oszilloskop-Funktion
Menü »Acq« Erfassung (Fortsetzung)
3. Hüllkurve
»Env«
HandScope

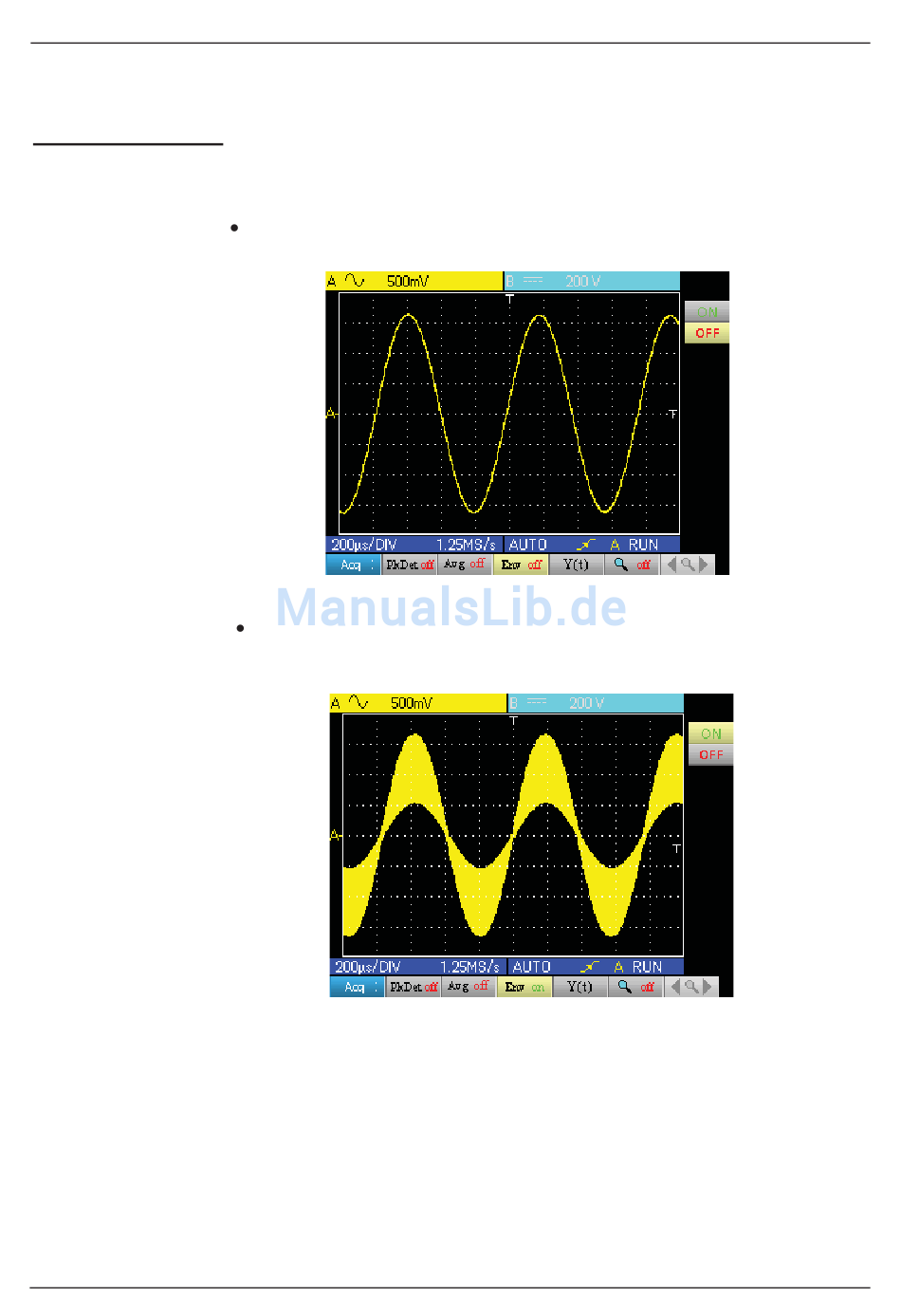

Darstellung eines amplitudenmodulierten Sinussignals.
Ohne Hüllkurven-Funktion. Bei jedem Triggerereignis wird das Signal
erneut abgebildet, mit seiner jeweiligen Amplitude:
Mit Hüllkurven-Funktion. Die erfassten Signale werden übereinander
gelegt und die Hüllkurve verdeutlicht die jeweiligen Minima und Maxima
der Signalamplituden:
III - 39
