latviešu

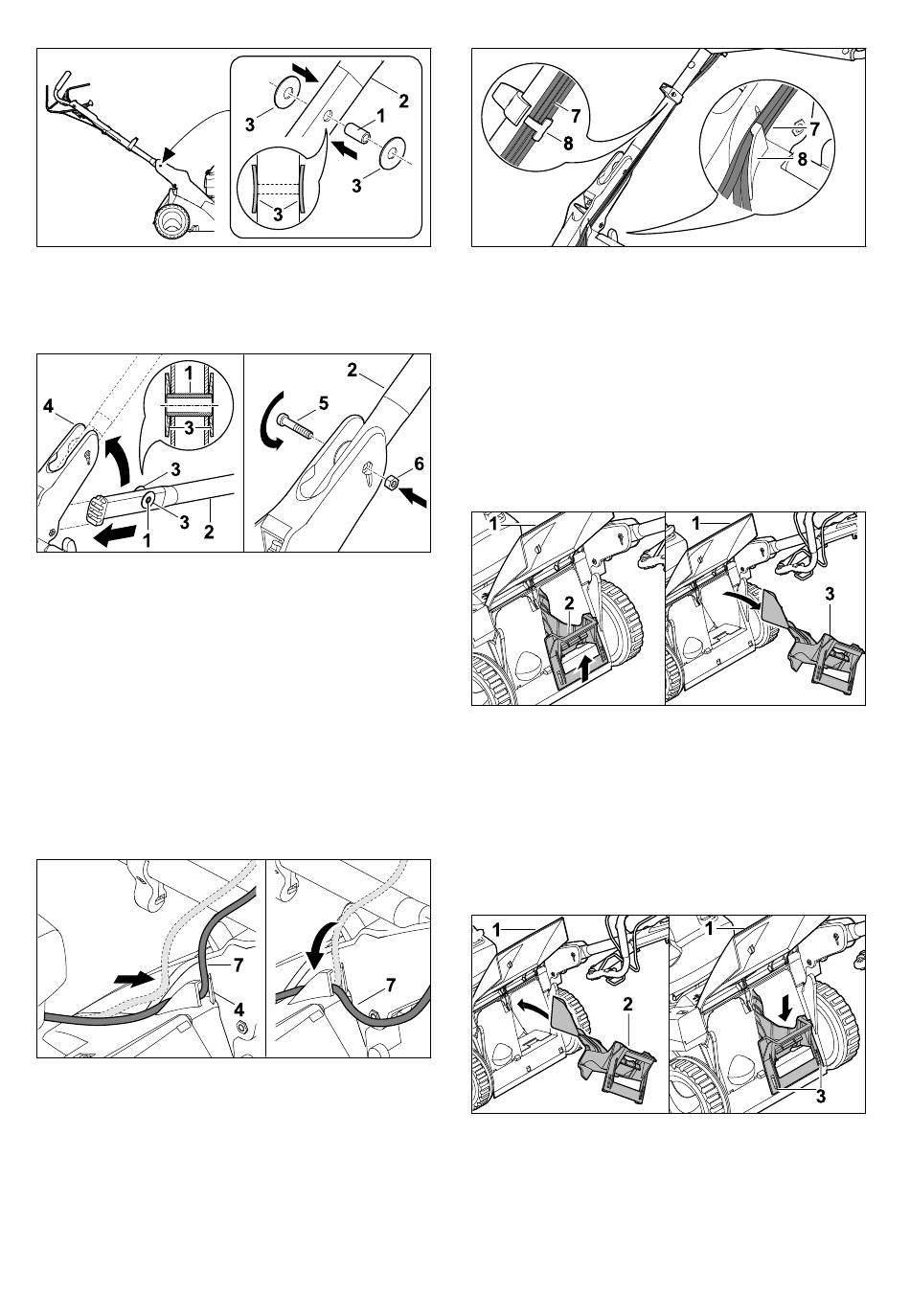

► Iespiediet čaulu (1) vadības roktura (2)
urbumā.
► Uzspraudiet šķīvjatsperes (3) ar izliekumu uz
iekšu uz čaulas (1).
► Pieturiet čaulu (1) un šķīvjatsperes (3) un kopā
ar vadības rokturi (2) no apakšas ievirziet vadī‐
bas roktura konsolē (4).
► Vadības rokturi (2) paceliet uz augšu, līdz
sakrīt vadības roktura konsoles (4) un čau‐
las (1) urbumi.
► Iebīdiet skrūvi (5) caur urbumiem vadības rok‐
tura konsolē (4) un čaulu (1) iebīdiet vadības
rokturī (2).
► Ielieciet uzgriezni (6) vadības roktura konso‐
les (4) izgriezumā.
► Cieši pievelciet skrūvi (5).
► Salokiet vadības rokturi.
► Ielieciet troses (7) vadības roktura konsoles
vadotnē (4).
304
► Ievietojiet palaidējtroses (7) troses
vadotnē (8).
► Atlokiet vadības rokturi.
Vadības rokturi vairs nav nepieciešams noņemt.
6.2 Smalcināšanas ieliktņa izņem‐
šana un ievietošana
6.2.1 Smalcināšanas ieliktņa izņemšana
► Izslēdziet motoru.
► Novietojiet zāles pļāvēju uz līdzenas virsmas.
► Atveriet un pieturiet izmešanas vāku (1).
► Pavelciet uz augšu fiksēšanas mēlīti (2).
► Izvelciet smalcināšanas ieliktni (3) slīpi uz
augšu no izmešanas kanāla.
► Aizveriet izmešanas vāku (1).
6.2.2 Smalcināšanas ieliktņa ievietošana
► Izslēdziet motoru.
► Novietojiet zāles pļāvēju uz līdzenas virsmas.
► Atveriet un pieturiet izmešanas vāku (1).
► Smalcināšanas ieliktni (2) slīpi no augšas
ievietojiet izmešanas kanālā.
► Pagrieziet smalcināšanas ieliktni (2) horizon‐
tālā pozīcijā, spiediet uz leju un ar abiem fiksē‐
šanas izciļņiem (3) dzirdami ļaujiet nofiksēties
korpusā.
6 Zāles pļāvēja montāža
0478-111-9965-A
