Inhalt – Contents – Table des matières – Inhoud – Indice – Indhold
Raumtemperaturregler
Bedienungsanleitung
D
Montageanleitung
Room thermostat
Operating instructions
GB
Installation instructions
Thermostat d'ambiance
Mode d'emploi
F
Instructions de montage
Kamerthermostaat
Bedieningsaanwijzing
NL
Montagevoorschriften
Termostato de ambiente
Instrucciones de uso
E
Instrucciones de instalación
Rumtermostat
Betjeningsvejledning
DK
Monteringsvejledning
Abb., Fig., Afb.
int
Art.-No. 9147
VRT-QZA 15...24 V-, 24 h-
Raumtemperaturregler mit Tages-
Heizprogramm
Room-thermostat with clock
Thermostat d'ambiance a
programmation journaliére
Ruimtetemperatuurregelaar
Termostato ambiente con orologio
VRT-QZA
Rumtermostat med dagur
Seite 4 - 14
Seite 15 - 21
page 22 - 32
page 33 - 39
page 40 - 50
page 51 - 57
blz. 58 - 68
blz. 69 - 75
página 76 - 86
página 87 - 93
side 94 - 104
side 105 - 111
Seite, page, blz., pág., side 3, 112 ... 121
int

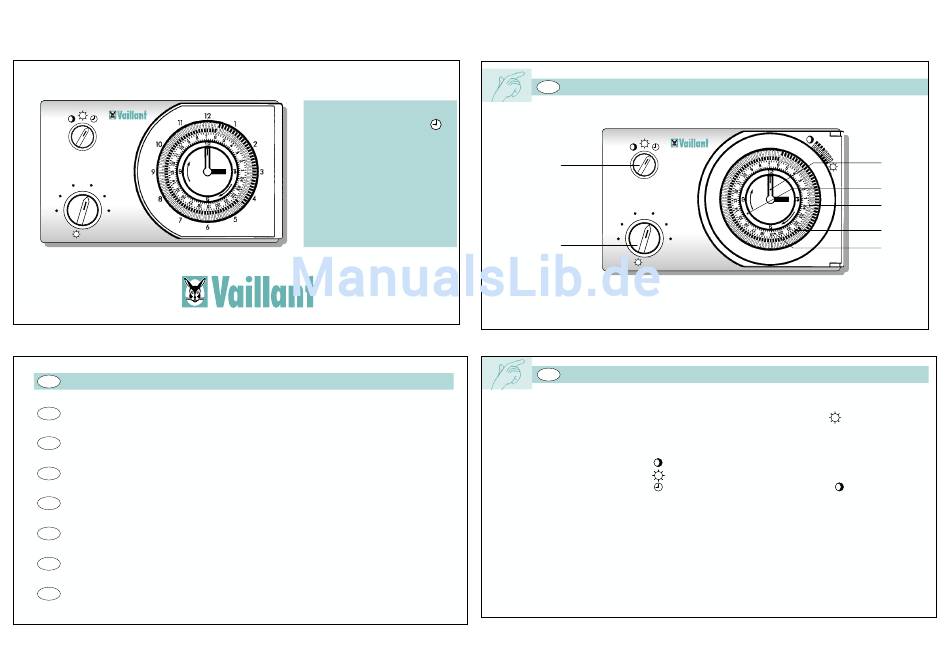

Fig. 1
2
10
10
5
1
Fig. 1:
3
D

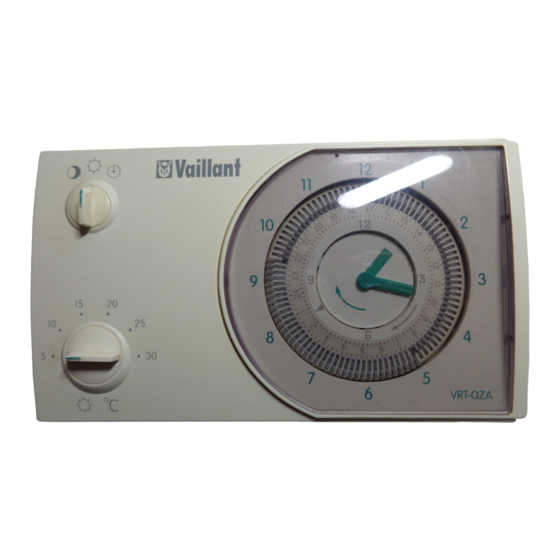

1 Einstellungen am Raumtemperaturregler
1
Tag-Temperaturwähler
zur Einstellung der gewünschten Raumtemperatur.
2
Betriebsartenschalter
zur Regelung auf
ständig Nacht-Temperatur
ständig Tag-Temperatur
eingegebenem Heizprogramm bei
3
Minutenzeiger*
zur Anzeige und Einstellung der Uhrzeit.
4
Bezugsdreieck*
zeigt auf der 24-Stunden-Skala die Tageszeit
z. B. Fig. 1 (4) „15" Uhr.
* Die Schaltuhr mit dem Minutenzeiger (3) und den Schaltreitern (5a, 5b) ist zugänglich, wenn Sie das Sichtfenster – mit Hilfe der Fingerraste links – nach rechts aufklappen.
4
2
15
20
25
30
°C
5a Schaltreiter auf innerem Kreis*
Schaltreiter innen =
Heizzeit mit Tagtemperatur, d.h. in diesem Zeitraum wird-
die Raumtemperatur nach dem am Tagtemperaturwähler (1)
eingestellten Sollwert geregelt.
bei
bei
5b Schaltreiter auf äußerem Kreis*
Schaltreiter außen =
Absenkzeit mit Nacht-Temperatur, d.h. in diesem Zeit-
raum wird die Raumtemperatur auf Nacht-Temperatur
(werkseitig auf 15 ° C eingestellt) geregelt.
6 24-Stunden-Skala*
Ziffernscheibe mit 24-Stunden-Einteilung.
3
4
5a
5b
6
= Tag-Tempeatur
= Nacht-Tempeatur
