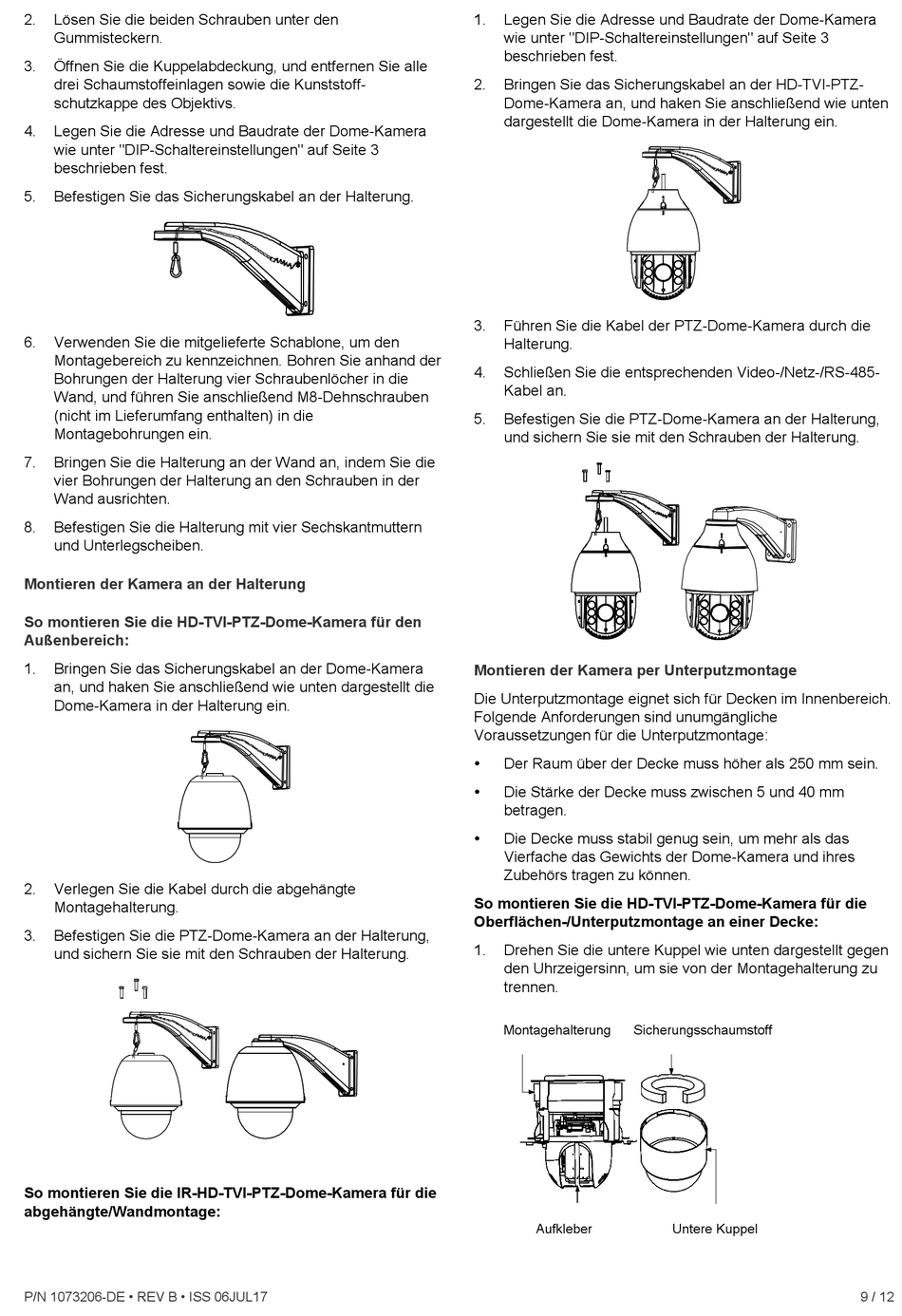

2.
Lösen Sie die beiden Schrauben unter den
Gummisteckern.
3.
Öffnen Sie die Kuppelabdeckung, und entfernen Sie alle
drei Schaumstoffeinlagen sowie die Kunststoff-
schutzkappe des Objektivs.
4.
Legen Sie die Adresse und Baudrate der Dome-Kamera
wie unter "DIP-Schaltereinstellungen" auf Seite 3
beschrieben fest.
5.
Befestigen Sie das Sicherungskabel an der Halterung.
6.
Verwenden Sie die mitgelieferte Schablone, um den
Montagebereich zu kennzeichnen. Bohren Sie anhand der
Bohrungen der Halterung vier Schraubenlöcher in die
Wand, und führen Sie anschließend M8-Dehnschrauben
(nicht im Lieferumfang enthalten) in die
Montagebohrungen ein.
7.
Bringen Sie die Halterung an der Wand an, indem Sie die
vier Bohrungen der Halterung an den Schrauben in der
Wand ausrichten.
8.
Befestigen Sie die Halterung mit vier Sechskantmuttern
und Unterlegscheiben.
Montieren der Kamera an der Halterung
So montieren Sie die HD-TVI-PTZ-Dome-Kamera für den
Außenbereich:
1.
Bringen Sie das Sicherungskabel an der Dome-Kamera
an, und haken Sie anschließend wie unten dargestellt die
Dome-Kamera in der Halterung ein.
2.
Verlegen Sie die Kabel durch die abgehängte
Montagehalterung.
3.
Befestigen Sie die PTZ-Dome-Kamera an der Halterung,
und sichern Sie sie mit den Schrauben der Halterung.
So montieren Sie die IR-HD-TVI-PTZ-Dome-Kamera für die
abgehängte/Wandmontage:
P/N 1073206-DE • REV B • ISS 06JUL17
1.
Legen Sie die Adresse und Baudrate der Dome-Kamera
wie unter "DIP-Schaltereinstellungen" auf Seite 3
beschrieben fest.
2.
Bringen Sie das Sicherungskabel an der HD-TVI-PTZ-
Dome-Kamera an, und haken Sie anschließend wie unten
dargestellt die Dome-Kamera in der Halterung ein.
3.
Führen Sie die Kabel der PTZ-Dome-Kamera durch die
Halterung.
4.
Schließen Sie die entsprechenden Video-/Netz-/RS-485-
Kabel an.
5.
Befestigen Sie die PTZ-Dome-Kamera an der Halterung,
und sichern Sie sie mit den Schrauben der Halterung.
Montieren der Kamera per Unterputzmontage
Die Unterputzmontage eignet sich für Decken im Innenbereich.
Folgende Anforderungen sind unumgängliche
Voraussetzungen für die Unterputzmontage:
Der Raum über der Decke muss höher als 250 mm sein.
Die Stärke der Decke muss zwischen 5 und 40 mm
betragen.
Die Decke muss stabil genug sein, um mehr als das
Vierfache das Gewichts der Dome-Kamera und ihres
Zubehörs tragen zu können.
So montieren Sie die HD-TVI-PTZ-Dome-Kamera für die
Oberflächen-/Unterputzmontage an einer Decke:
1.
Drehen Sie die untere Kuppel wie unten dargestellt gegen
den Uhrzeigersinn, um sie von der Montagehalterung zu
trennen.
Montagehalterung
Sicherungsschaumstoff
Aufkleber
Untere Kuppel
9 / 12
