PIAB VU EP-ECU Handbuch
Elektronische steuereinheit
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PIAB VU EP-ECU
Inhaltszusammenfassung für PIAB VU EP-ECU

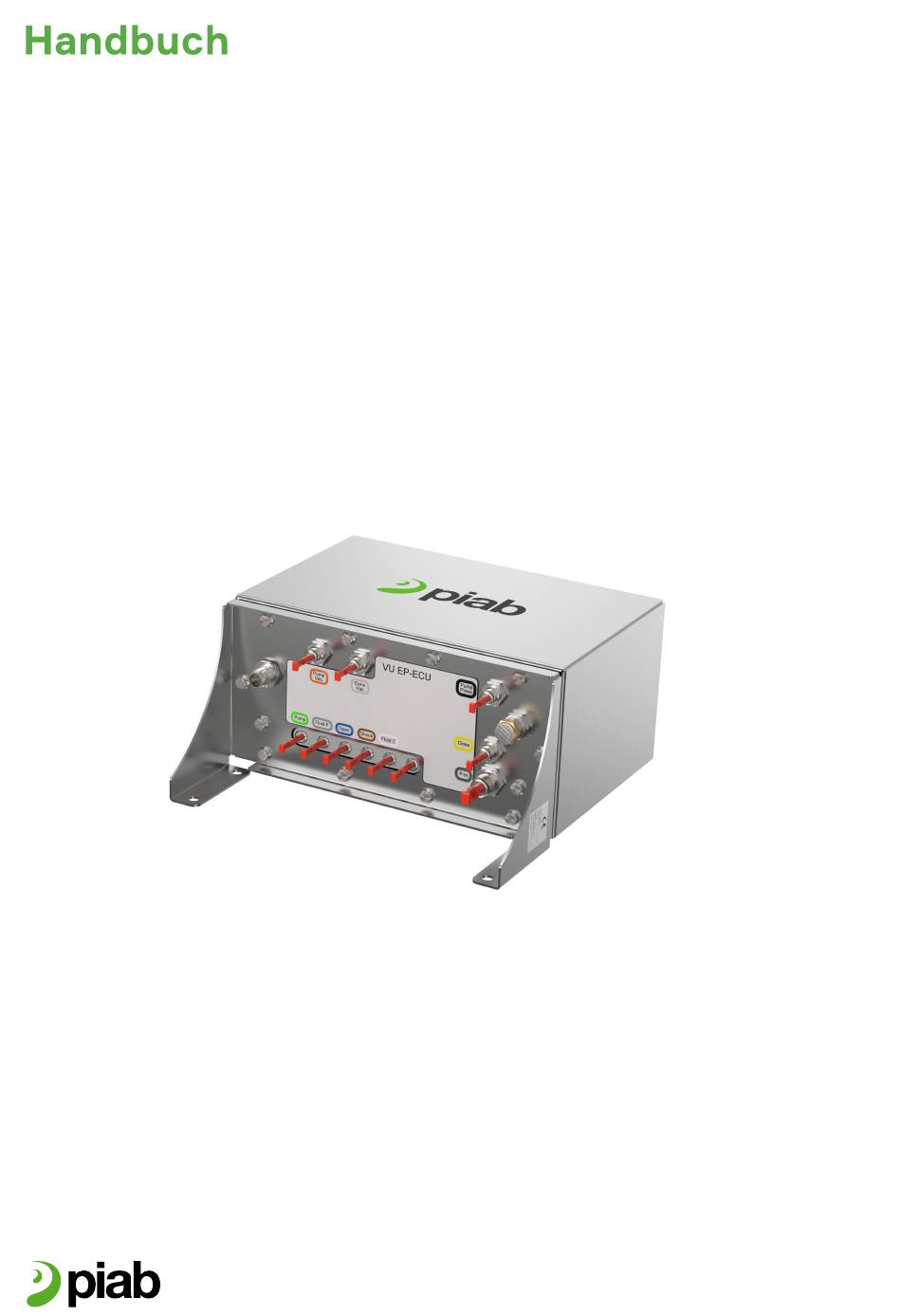

- Seite 1 VU EP-elektronische Steuereinheit Ventileinheit für piFLOW ® Vakuumförderer...
-
Seite 2: Inhaltsverzeichnis
2. Sicherheitsanweisungen ........................ 4 2.1. Allgemeine Sicherheit ......................4 2.2. Sichere Installation ....................... 4 2.3. Sichere Verwendung ......................4 3. Einführung in die VU EP-ECU ......................5 3.1. Hersteller ..........................5 3.2. Bestimmungsgemäßer Gebrauch ..................5 3.3. Fehlgebrauch und Zweckentfremdung ................. 5 4. -
Seite 3: Einführung In Das Handbuch
Einführung in das Handbuch 1. Einführung in das Handbuch 1.1. Über dieses Handbuch Die für den Produktionsstandort verantwortliche Person muss sicherstellen, dass dieses Handbuch gelesen und verstanden wird. Der Abschnitt über Sicherheit sollte besonders aufmerksam gelesen werden. Das Handbuch sollte an einem bekannten und leicht zugänglichen Ort aufbewahrt werden, der auch digital sein kann. -
Seite 4: Sicherheitsanweisungen
2. Sicherheitsanweisungen 2.1. Allgemeine Sicherheit Das VU EP-ECU ist für die Implementierung in industriellen Systemen vorgesehen. Daher darf es nicht unter anderen als den hier angegebenen Bedingungen verwendet werden. Die korrekte Verwendung der Ausrüstung eines Systems liegt in der Verantwortung des Systemdesigners oder der Person, die für die technischen Spezifikationen verantwortlich ist. -
Seite 5: Einführung In Die Vu Ep-Ecu
• Nur zur professionellen Verwendung. 3.3. Fehlgebrauch und Zweckentfremdung Das VU EP-ECU darf nicht für andere Zwecke verwendet werden als die, die vom Eigentümer der Maschine festgelegt oder in diesem Handbuch angegeben sind. Installieren oder betreiben Sie das Produkt nicht, wenn es beschädigt ist. -
Seite 6: Übersicht
Übersicht 4. Übersicht Die Ventileinheit VU EP-ECU mit elektro-pneumatischen Ventilen arbeitet mit der elektronischen Steuerein- heit ECU-15 zusammen, um alle Funktionen des Vakuum-Förderers zu steuern. Produktname Beschreibung Steuereinheit ECU-15 Elektrische Steuereinheit, verwaltet die gesamte Bedienung des Vakuum-Förderer-Systems. VU EP-elektronische Ventileinheit, arbeitet mit Steuereinheit zusammen, um den Ejek- Steuereinheit tor und alle Funktionen des Vakuum-Förderers zu steuern. -
Seite 7: Technische Daten
Technische Daten 5. Technische Daten Beschreibung Einheit Wert Material ASTM304 Temperatur °C 5-50 [41 - 122] Gewicht kg [lb] 3.55 [7.82] Speisedruck 0,4–0,6 Speisedruck, max. 0.7 [102] Spannung Sicherheitsklassifizierung IP65 Stromverbrauch 0.65 Leistung 10.24 Ausgang 9x Ø4mm Steckverbinder, 1x Ø6mm Steckverbinder Elektrischer Anschluss 12-poliger Stecker M12 VU EP-elektronische Steuereinheit... -
Seite 8: Abmessungen
Abmessungen 6. Abmessungen Ventileinheit VU EP-elektronische Steuereinheit, Art. Nr. 0248353 Einheit: mm Seite 8 von 20 VU EP-elektronische Steuereinheit... -
Seite 9: Anschlüsse
Anschlüsse 7. Anschlüsse 7.1. Ventileinheit-Anschlussöffnungen Hinweis Die Anschlüsse müssen verschlossen werden, wenn sie nicht verwendet werden. ® Für detailliertere Anschlussinformationen siehe das piFLOW Vakuum-Förderer-Handbuch. Anschluss Fýýnctïíôõn Schlauchabmessung AD/ID Farbe (mm) Vakuumpumpe, starten Grün Fluidisierung, Produktaufgabe Grau Bodenklappe, öffnen Blau Filterschock, auslösen Braun Fluidisierung, Förderer Weiß... -
Seite 10: Komponenten-Layout Und Pneumatisches Diagramm
Anschlüsse 7.2. Komponenten-Layout und pneumatisches Diagramm 7.3. Anschluss des elektrischen Schaltplans Magnetspulenkabel M12-Kabel Druckschalter-Kabel Druck- und Vakuumsensorleitungen Erdung +/- Pneumatische Ventile Seite 10 von 20 VU EP-elektronische Steuereinheit... - Seite 11 Anschlüsse Fýýnctïíôõn Farbe Ventil- / Sensoranschluss Pumpe Grün R Pneumatisches Ventil (Ejektor) S Pneumatisches Ventil (Flüssigkeit F) Offen Grau T Pneumatisches Ventil (Offen) Schock Schwarz U Pneumatikventil (Stoß) Flüssigkeit C Gelb V Pneumatisches Ventil (Flüssigkeit C) Erdung Blau R Pneumatisches Ventil (Ejektor) S Pneumatisches Ventil (Flüssigkeit F) T Pneumatisches Ventil (Offen) Erdung...
-
Seite 12: Installation
Installation 8. Installation 8.1. Montage der Ventileinheit Die Ventileinheit sollte an einem soliden/stabilen Pfosten oder einer Wand montiert werden, nicht an einer vibrierenden Ausrüstung - was auf lange Sicht Schäden durch Vibrationen verursachen kann. 8.2. Montage von Verkapselungen 8.3. Qualität der Druckluft Wir empfehlen hinsichtlich der Partikelgröße und Konzentration fester Verunreinigungen die Verwendung von Druckluft mindestens der Güteklasse 3 (ISO-Norm 8573-1). -
Seite 13: Fehlerbehebung
Fehlerbehebung 9. Fehlerbehebung Ausführliche Informationen zur Fehlerbehebung finden Sie im Handbuch des piFLOW® Vakuumförderers. VU EP-elektronische Steuereinheit Seite 13 von 20... -
Seite 14: Service Und Wartung
Service und Wartung 10. Service und Wartung • Vor der Durchführung von Reinigungs- oder Servicearbeiten an der Steuereinheit muss diese von der Druckluftversorgung getrennt werden. • Denken Sie immer daran, die Druckluftzufuhr zu unterbrechen, wenn Sie die Ventileinheit reinigen oder warten. -
Seite 15: Ersatzteile - Ventileinheit
Ersatzteile - Ventileinheit 11. Ersatzteile - Ventileinheit Pos. Artikel-Nr. Beschreibung Anzahl 0242708 Vakuumsensor 24V 0242707 Drucksensor 24V 0242706 Druckschalter 0242711 3/2 Magnetventil 0242188 Öse 6590 4 0248311 Öse 6590 6 0210798 Dichtung 3/2-Magnetventil VU EP-elektronische Steuereinheit Seite 15 von 20... -
Seite 16: Recycling Und Entsorgung
Recycling und Entsorgung 12. Recycling und Entsorgung Im Entwicklungsprozess der Produkte von Piab werden Umweltaspekte berücksichtigt, um einen minimalen ökologischen Fußabdruck sicherzustellen. Piab AB ist nach ISO-14001:2015 zertifiziert. Piab AB erfüllt außerdem: • REACH (EC 1907/2006) Die Methoden zum Handhaben von Recycling und Entsorgung variieren von Land zu Land, und daher muss dieser Prozess in vollständiger Konformität mit den jeweiligen nationalen Reglern sein. - Seite 20 End of arm tooling EOAT Spain +1 937 352 1424 info-usa@piab.com Barcelona +34 (0)93-633 38 76 Hickory (NC) info-es@piab.com +1 828 327 2290 info-usa@piab.com – A brand by Piab Group – A brand by Piab Group Art.-Nr. 0255934, Rev.00, , 2025-10-25 Originalanleitung.
