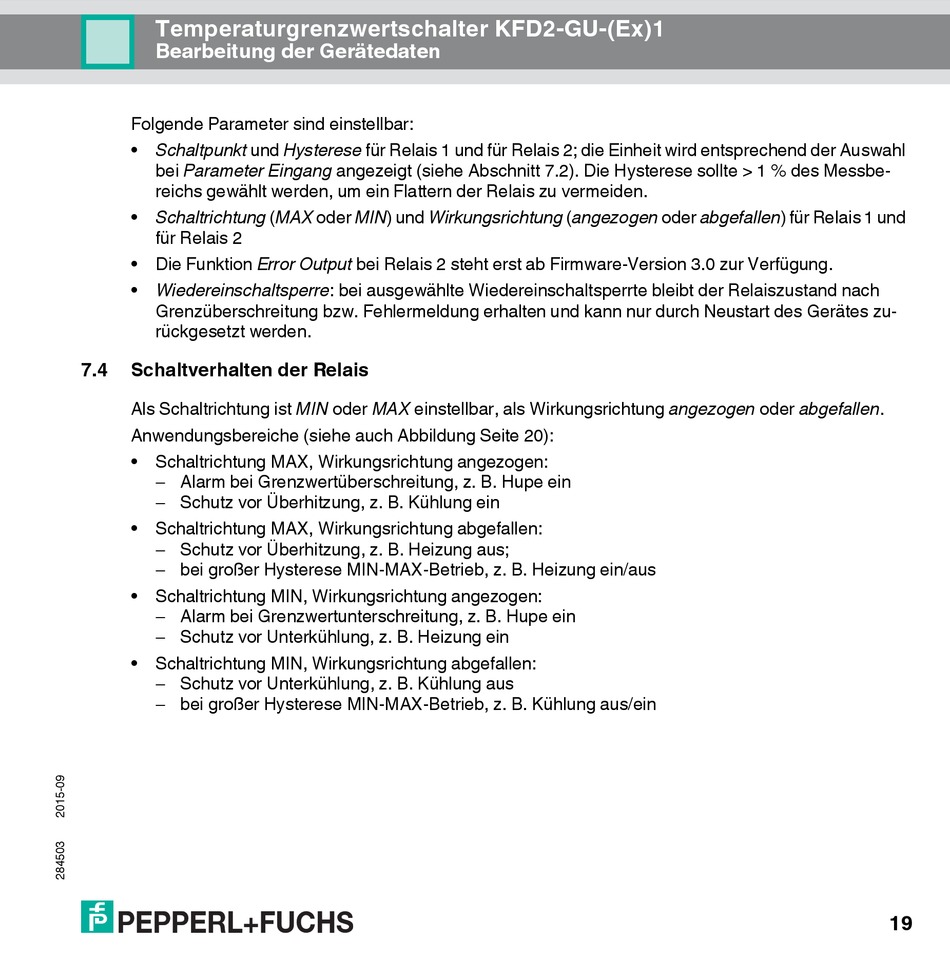

Temperaturgrenzwertschalter KFD2-GU-(Ex)1
Bearbeitung der Gerätedaten
Folgende Parameter sind einstellbar:
• Schaltpunkt und Hysterese für Relais 1 und für Relais 2; die Einheit wird entsprechend der Auswahl
bei Parameter Eingang angezeigt (siehe Abschnitt 7.2). Die Hysterese sollte > 1 % des Messbe-
reichs gewählt werden, um ein Flattern der Relais zu vermeiden.
• Schaltrichtung (MAX oder MIN) und Wirkungsrichtung (angezogen oder abgefallen) für Relais 1 und
für Relais 2
• Die Funktion Error Output bei Relais 2 steht erst ab Firmware-Version 3.0 zur Verfügung.
• Wiedereinschaltsperre: bei ausgewählte Wiedereinschaltsperrte bleibt der Relaiszustand nach
Grenzüberschreitung bzw. Fehlermeldung erhalten und kann nur durch Neustart des Gerätes zu-
rückgesetzt werden.
7.4
Schaltverhalten der Relais
Als Schaltrichtung ist MIN oder MAX einstellbar, als Wirkungsrichtung angezogen oder abgefallen.
Anwendungsbereiche (siehe auch Abbildung Seite 20):
• Schaltrichtung MAX, Wirkungsrichtung angezogen:
Alarm bei Grenzwertüberschreitung, z. B. Hupe ein
Schutz vor Überhitzung, z. B. Kühlung ein
• Schaltrichtung MAX, Wirkungsrichtung abgefallen:
Schutz vor Überhitzung, z. B. Heizung aus;
bei großer Hysterese MIN-MAX-Betrieb, z. B. Heizung ein/aus
• Schaltrichtung MIN, Wirkungsrichtung angezogen:
Alarm bei Grenzwertunterschreitung, z. B. Hupe ein
Schutz vor Unterkühlung, z. B. Heizung ein
• Schaltrichtung MIN, Wirkungsrichtung abgefallen:
Schutz vor Unterkühlung, z. B. Kühlung aus
bei großer Hysterese MIN-MAX-Betrieb, z. B. Kühlung aus/ein
