Fehlerbehebung und Entsorgung / Sensorik
9

Fehlerbehebung und Entsorgung

Übersicht
Störung
Ventilatoren ohne
Funktion
Regler ohne
Funktion
Leuchtanzeigen
leuchten nicht
Komponenten wer-
den in der App nicht
angezeigt
LED an der Innen-
blende blinkt rot
LED am Regler blinkt
bei der Inbetrieb-
nahme rot
136
136
Mögliche Ursache
Komponenten wurden vom
Regler nicht erkannt/ sind
nicht mit dem Regler gekop-
pelt
Kabel nicht angeschlossen
Bedieneinheit falsch oder
nicht angeschlossen
Keine Kontaktierung
Jeweilige Komponente, z. B.
Regler, defekt
Es liegt keine Spannung an.
Keine Komponentenkopp-
lung erfolgt
Firmware- und Hardwareprü-
fung der Innenblende nicht
erfolgreich
Firmware- und Hardware-
prüfung des Reglers nicht
erfolgreich

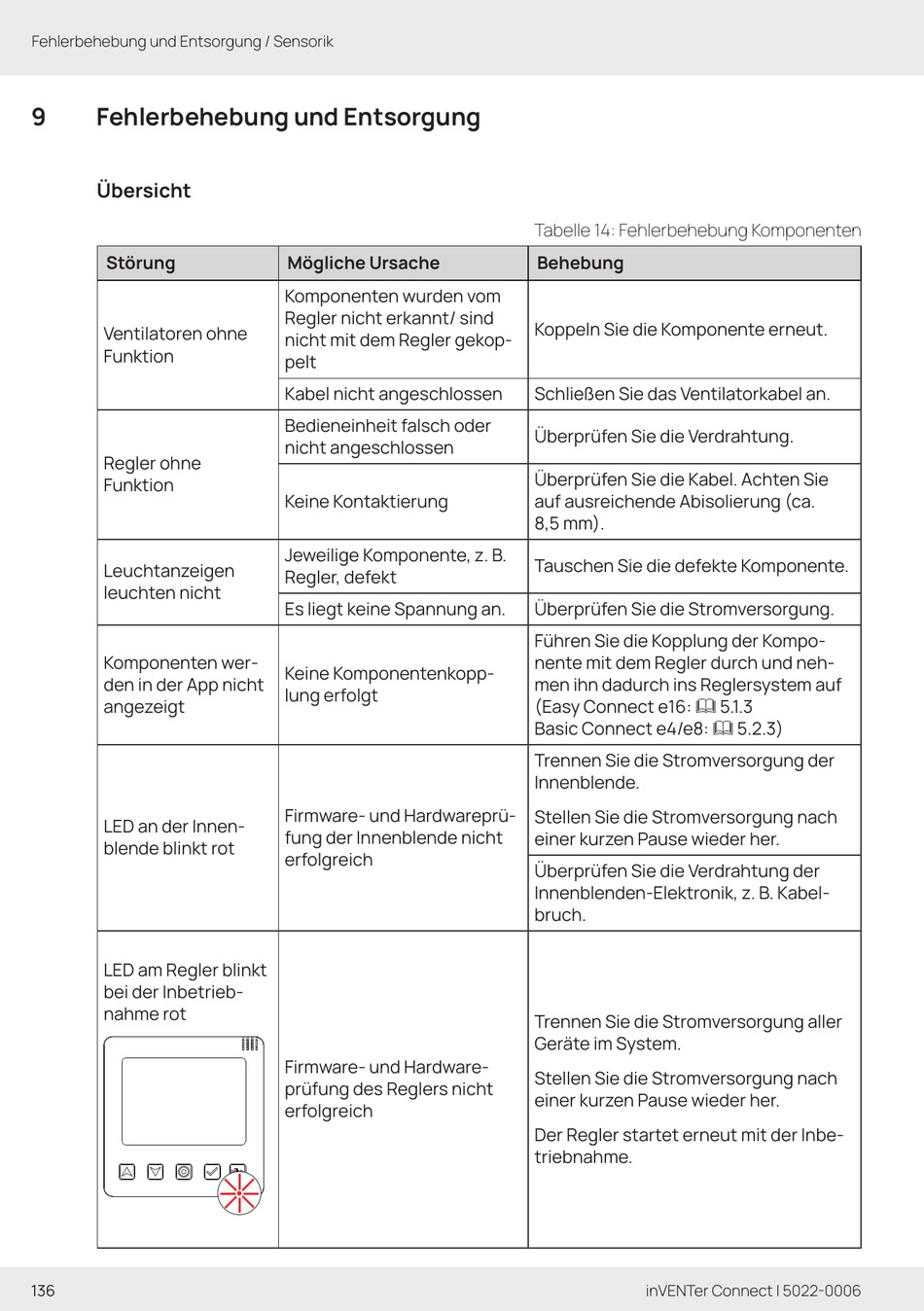

Tabelle 14: Fehlerbehebung Komponenten
Behebung
Koppeln Sie die Komponente erneut.
Schließen Sie das Ventilatorkabel an.
Überprüfen Sie die Verdrahtung.
Überprüfen Sie die Kabel. Achten Sie
auf ausreichende Abisolierung (ca.
8,5 mm).
Tauschen Sie die defekte Komponente.
Überprüfen Sie die Stromversorgung.
Führen Sie die Kopplung der Kompo-
nente mit dem Regler durch und neh-
men ihn dadurch ins Reglersystem auf
(Easy Connect e16:  5.1.3
Basic Connect e4/e8:  5.2.3)
Trennen Sie die Stromversorgung der
Innenblende.
Stellen Sie die Stromversorgung nach
einer kurzen Pause wieder her.
Überprüfen Sie die Verdrahtung der
Innenblenden-Elektronik, z. B. Kabel-
bruch.
Trennen Sie die Stromversorgung aller
Geräte im System.
Stellen Sie die Stromversorgung nach
einer kurzen Pause wieder her.
Der Regler startet erneut mit der Inbe-
triebnahme.
inVENTer Connect | 5022-0006
