Bedienung und Einrichtung am Regler / Regler Easy Connect e16
Anzeigemenüs „Systeminformation"
In den Anzeigemenüs können keine Einstellungen vorgenommen werden. Sie dienen als Über-
sicht der aktuell für eine Lüftungszone eingestellten (z. B. Lüftungsprofil) und/oder durch Sen-
sorik übermittelten Parameter. Sie sind der Ausgangspunkt, um Einstellungen vorzunehmen.
1
2

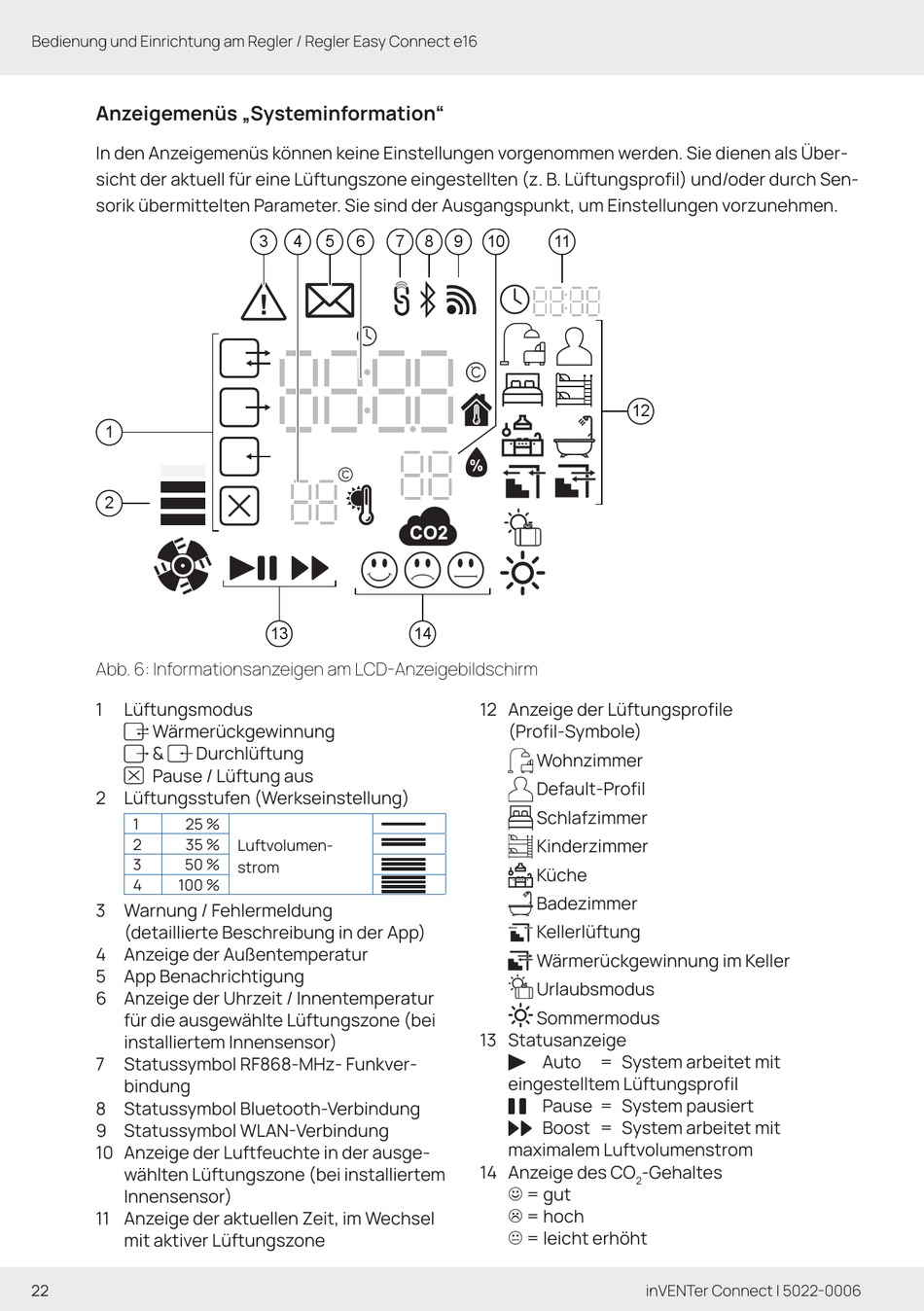

Abb. 6: Informationsanzeigen am LCD-Anzeigebildschirm
1 Lüftungsmodus
Wärmerückgewinnung
& Durchlüftung
Pause / Lüftung aus
2 Lüftungsstufen (Werkseinstellung)
1 25 %
2 35 %
3 50 %
4 100 %
3 Warnung / Fehlermeldung
(detaillierte Beschreibung in der App)
4 Anzeige der Außentemperatur
5 App Benachrichtigung
6 Anzeige der Uhrzeit / Innentemperatur
für die ausgewählte Lüftungszone (bei
installiertem Innensensor)
7 Statussymbol RF868-MHz- Funkver-
bindung
8 Statussymbol Bluetooth-Verbindung
9 Statussymbol WLAN-Verbindung
10 Anzeige der Luftfeuchte in der ausge-
wählten Lüftungszone (bei installiertem
Innensensor)
11 Anzeige der aktuellen Zeit, im Wechsel
mit aktiver Lüftungszone
22
22
3 4 5 6 7
13
Luftvolumen-
strom
8 9 10 11
14
12 Anzeige der Lüftungsprofile
(Profil-Symbole)
Wohnzimmer
Default-Profil
Schlafzimmer
Kinderzimmer
Küche
Badezimmer
Kellerlüftung
Wärmerückgewinnung im Keller
Urlaubsmodus
Sommermodus
13 Statusanzeige
Auto
eingestelltem Lüftungsprofil
Pause = System pausiert
Boost = System arbeitet mit
maximalem Luftvolumenstrom
14 Anzeige des CO
 = gut
 = hoch
 = leicht erhöht
12
= System arbeitet mit
-Gehaltes
2
inVENTer Connect | 5022-0006
