iKarus Dragstair Montageanleitung Seite 12

Die Elektronik (nicht im Bausatz enthalten)/ Der Duct

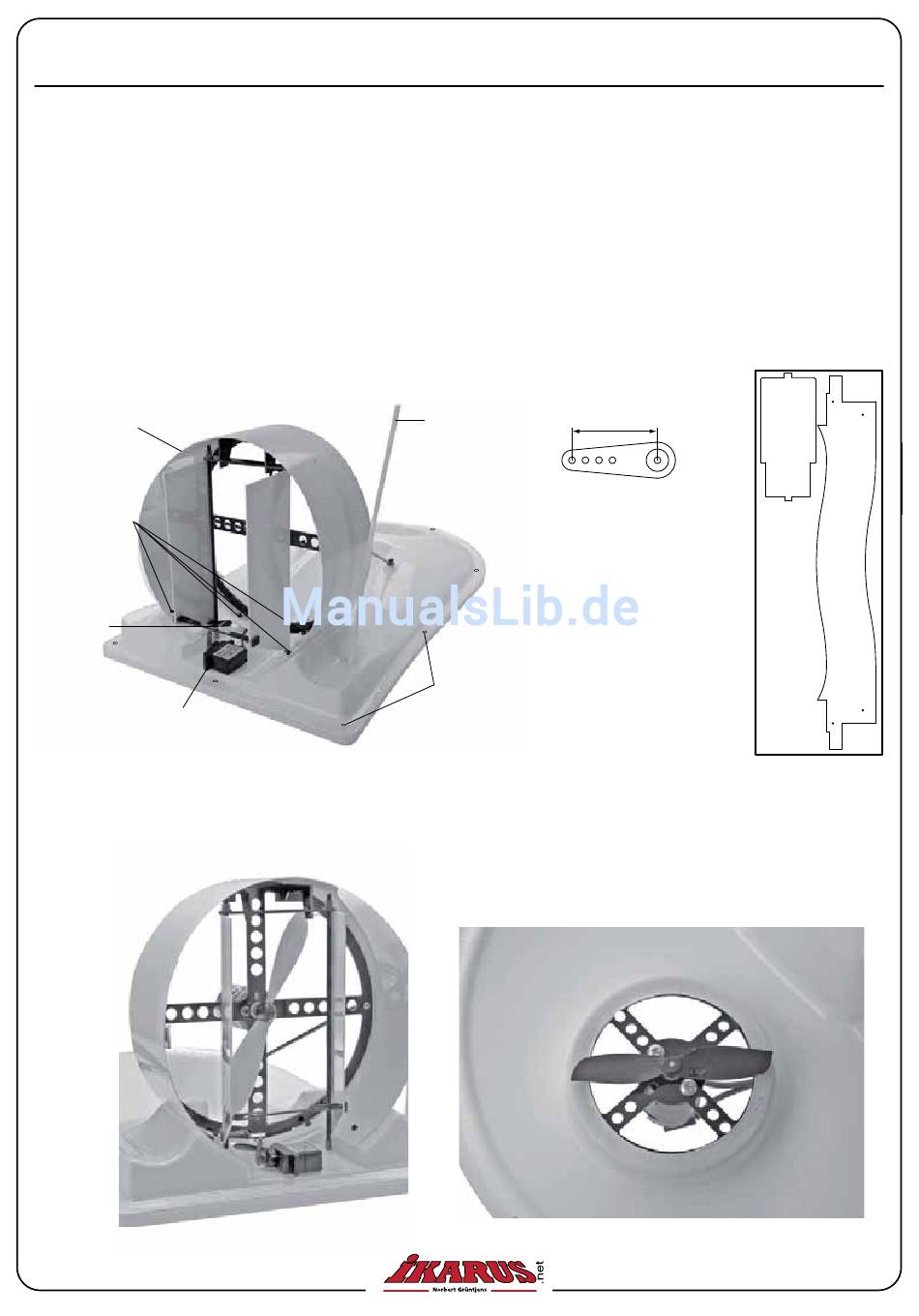

Hängen Sie den Steuerdraht am großen Ruderhorn und am Servohebel ein. Positionieren Sie das
Servo zwischen den Markierungen auf der Oberschale. Richten Sie das Servo so aus, dass bei Ser-
vomittenstellung das Ruder genau in Längsrichtung steht. Kleben Sie das Servo in dieser Position
fest.
Zeichnen Sie mit Hilfe der Schablone auf der 0,5 mm ABS Platte den Duct und die Abdeckung an
und schneiden Sie diese aus. Sie können auch hier das Material mit einem Skalpell anritzen und bre-
chen. Bohren Sie die vier Löcher im Duct vor. Montieren Sie mit 4 Inbusschrauben den Duct an der
Oberschale und sichern Sie die Schrauben von der Unterseite mit U-Scheiben und selbstsichernden
Muttern.
Schneiden Sie in den umlaufenden Rand 8 Löcher für die Blechschrauben. Mit Ihnen wird später die
Unterschale mit der Oberschale verschraubt.
Duct
Inbus-
schrauben
Steuer-
draht
Servo
Montieren Sie den Hubmotor und den Schubmotor am jeweiligen Motorspant. Stecken Sie die Luft-
schraube für den Hubmotor wie im Bild gezeigt auf. Je nach Motor müssen Sie die Bohrung in der
Luftschraubennabe aufbohren. Die konisch zulaufende Seite der Luftschraubennabe muss zum Mo-
tor hin zeigen. Montieren Sie auf dem Schubmotor die große Luftschraube.
Antennen- ca. 12 mm
rohr
Servohebel
Löcher
für Blech-
schrauben
7
ABS-
Platte
