Die Elektronik (nicht im Bausatz enthalten)
Schrauben Sie den Hauptmotor und den Hubmotor fest und verlegen Sie die Kabel (siehe Fotos auf

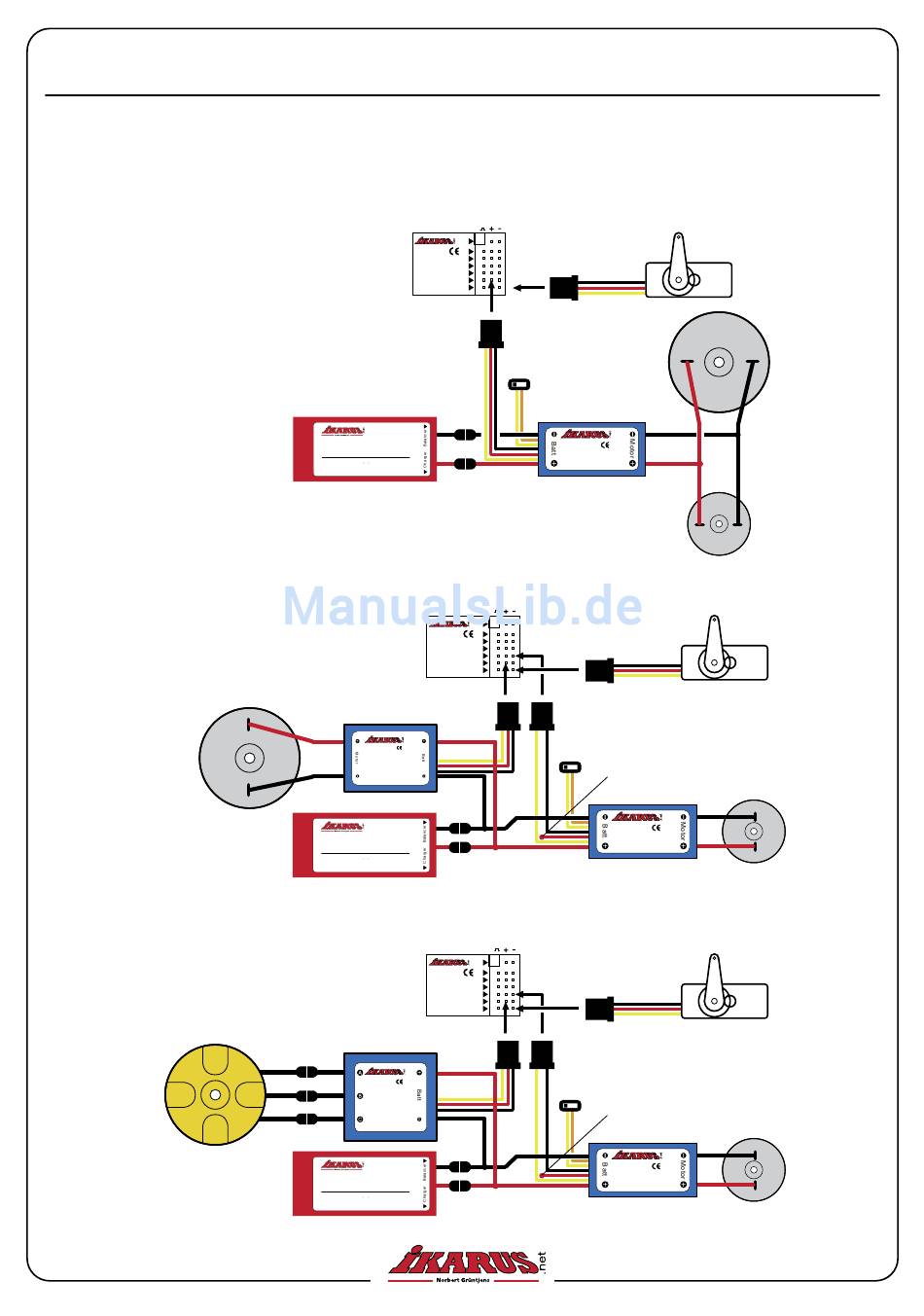

den nächsten Seiten). Löten Sie je nach Version den oder die Regler an (siehe Schema unten).
Das empfohlene Zubehör und Ersatzteile finden Sie am Ende dieser Anleitung.
1 Regler System
2 Regler System
2 Regler System mit BL Motor
Batt
# 4023035 6
5
6-Channel
4
3
Receiver
2
40 MHz
1
# 4023034
Lithium-Polymer
7,4 V/ 1200 mAh/ 2S1 P
Laden/ Charging/ Charge: max. 1 A max. 8.4 V
Entladen/ Discharging/ Décharge: max. 12 C max. 5.6 V
Batt
6
# 4023035
5
6-Channel
4
Receiver 3
2
40 MHz
1
# 4023032
Controller
30A
BEC 5V/ 2A DC 9 - 13 V
# 4023034
Lithium-Polymer
7,4 V/ 1200 mAh/ 2S1 P
Laden/ Charging/ Charge: max. 1 A max. 8.4 V
Entladen/ Discharging/ Décharge: max. 12 C max. 5.6 V
Batt
6
# 4023035
5
6-Channel
4
Receiver 3
2
40 MHz
1
# 4023033
Brushless
Controller
18A
BEC 5V/ 2A
DC 7.4 -14.8V
# 4023034
Lithium-Polymer
7,4 V/ 1200 mAh/ 2S1 P
Laden/ Charging/ Charge: max. 1 A max. 8.4 V
Entladen/ Discharging/ Décharge: max. 12 C max. 5.6 V
6
# 4023031
Controller 15A
BEC 5V/ 2A DC 5 - 9 V
Rotes Kabel
abtrennen
# 4023031
Controller 15A
BEC 5V/ 2A DC 5 - 9 V
Rotes Kabel
abtrennen
# 4023031
Controller 15A
BEC 5V/ 2A DC 5 - 9 V
