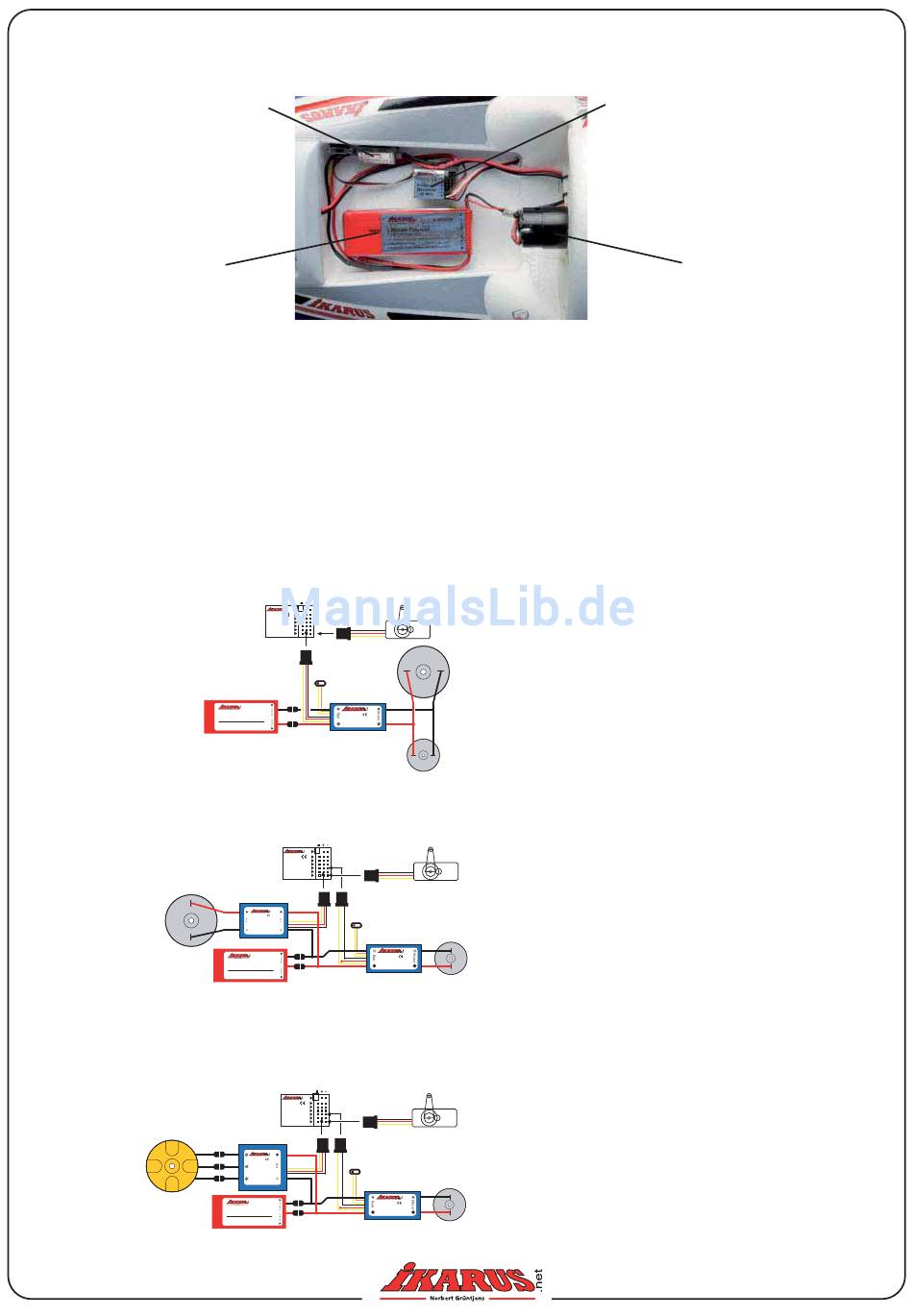

Positionierung der Komponenten im Hovercraft
Antriebsakku
Hier sehen Sie die Positionierung der Komponenten. Beim RTR Modell sind diese schon eingebaut, sollten Sie das ARTR
Modell gekauft haben müssen Sie noch einen oder zwei Regler (siehe auch Anschlussschemata und Tuningmaßnahmen)
anlöten und anschliessend Regler und Empfänger mit Klettband wie oben gezeigt befestigen.
Nachdem Sie den Fahrtakku geladen haben, ist das Hovercraft bereit zum fahren. Schalten Sie zunächst den Sender mit
geschlossenem Gashebel an, schliessen Sie anschliessend den Akku am Modell an und stellen Sie den Ein-Ausschalter im
Modell auf Ein. Ein kurzes Zucken der Motoren zeigt Betriebsbereitschaft. Nachdem Sie nun kurz die Lenkung überprüft
haben können Sie losschweben.
Anschlusschemata und Tuningmaßnahmen
RTR Version Formula 2
Ausschliesslich 2s 7,4V Akku in
der Standardversion verwenden!
RTR Version Formula 1 brushed
Schubmotor
2s oder 3s Akku möglich
RTR Version Formula 1 brushless mit unserem Tuningantriebset #4026003
Schubmotor
2s oder 3s Akku möglich
Bild 3
Regler
Batt
# 4023035 6
5
6-Channel 4
Receiver 3
2
40 MHz
1
# 4023034
Lithium-Polyme r # 4023031
7,4 V/ 1200 mAh/ 2S1 P
Controller 15A
Laden/ Charging/ Charge: max. 1 A max. 8.4 V BEC 5V/ 2A DC 5 - 9V
Entladen/ Discharging/ Décharge: max. 12 C max. 5.6 V
Batt
6
# 4023035
5
6-Channel
4
Receiver 3
2
40 MHz
1
# 4023032
Controller
30A
BEC 5V/ 2A DC 9 - 13V
# 4023034 # 4023031
Controller 15A
Lithium-Polymer
7,4 V/ 1200 mAh/ 2S1 P BEC 5V/ 2A DC 5 - 9V
Laden/ Charging/ Charge: max. 1 A max. 8.4 V
Entladen/ Discharging/ Décharge: max. 12 C max. 5.6 V
Batt
# 4023035 6
5
6-Channel
4
Receiver 3
2
40 MHz
1
# 4023033
Brushless
Controller
18A
BEC 5V/ 2 A
DC 7.4 -14.8V
# 4023034 # 4023031
Controller 15A
Lithium-Polymer
7,4 V/ 1200 mAh/ 2S1 P
BEC 5V/ 2A DC 5 - 9V
Laden/ Charging/ Charge: max. 1 A max. 8.4 V
Entladen/ Discharging/ Décharge: max. 12 C max. 5.6 V
Lenkservo
Schubmotor
Hubmotor
Lenkservo
Hubmotor
Lenkservo
Hubmotor
Empfänger
Schubmotor
Die RTR-Version des Dragstair wird in
der sogenannten Formula 2 Variante
ausgeliefert, das bedeutet dass beide
Motoren von einem Regler gesteuert
werden und somit nicht getrennt re-
gelbar sind.
Der in der RTR Version verbaute 15A
Regler darf nur mit einem 2S Akku be-
trieben werden, wenn er an beide Mo-
toren angeschlossen ist.
Sie können Ihn jedoch als Hubregler
nutzen wenn sie Ihren Schubantrieb
mit einem anderen Regler oder einem
Brushless Motor und Regler für noch
mehr Leistung ausrüsten. Dann kön-
nen beide Regler von einem gemein-
samen 3s Akku gespeist werden.
Wir empfehlen unser Brushless-Tu-
ning-Antrieb Set Schub #4026003.
Diese von 2 getrennten Reglern
gesteuerte 3-Kanal Version ist die
Formula 1 Klasse.
