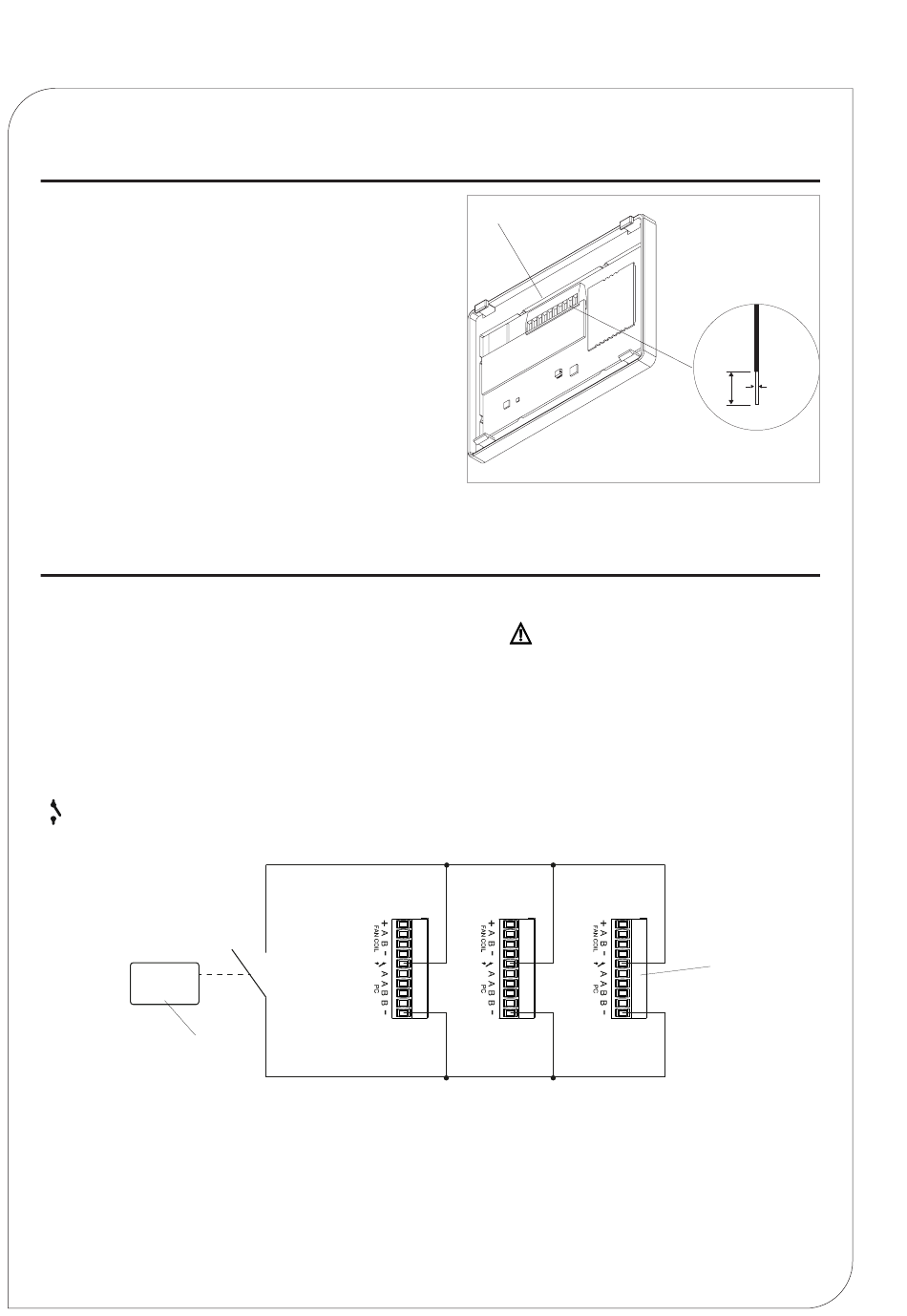

5.9 Verdrahtungsanschluss zur extern montierten Steuerung

Der Verdrahtungsanschluss zur extern montierten Steuerung erfolgt
durch Einlegen von Drähten in die Federklemmen auf der Rückseite
der Steuerung. Verwenden Sie für den Anschluss an die Klemmen A
und B ein RS485-Kabel und für die (+)- und (–)-Einspeiseklemmen
starre oder flexible Drähte von 0,2 bis 1,0 mm².
• Drähte um 8 mm abisolieren.
• In die Klemmen einführen und durch leichtes Ziehen den
korrekten Anschluss prüfen.
• Zum Entfernen von der Klemme die weiße Lasche (C) drücken,
um den Leiter zu lösen
5.10 Eingangsanschluss Präsenzerkennungssensor – Geräte mit extern montierter Steuerung
• Für Räume mit seltener Nutzung, z. B. Hotelzimmer, kann
dieses Gerät mit einem Präsenzmelder ausgestattet werden.
Präsenzmelder-Sensoren sind im Handel erhältlich.
•
• Wenn die CP-Eingangskontakte schließen, werden die Geräte
in den Standby-Modus versetzt. Wenn der Kontakt geöffnet ist,
sind die Geräte aktiv.
A
Klemmenblock Fernbedienung
CP-Kontakt
B
C
Wenn der Kontakt geschlossen ist, werden die Geräte deaktiviert und
das Symbol blinkt, wenn eine Taste gedrückt wird. Der Eingang
kann nicht parallel zu anderen elektronischen Platinen angeschlos-
sen werden (verwenden Sie separate Kontakte).
B
Hilfsrelais
-
Kontakt
2
8mm 0.2-1 mm
A
