Anleitung 2-Wege-Ventil; Warnhinweise; Teileliste 2-Wege-Ventil - Cosmo E3 Montage- Und Betriebsanleitung

COSMO E3 Tieftemperatur Gebläsekonvektor
Montageanleitung

4.1 Warnhinweise

Diese Anleitung bezieht sich auf die mit dem Gerät gelieferten
Ventilsätze. Die allgemeinen Anweisungen und grundlegenden
Sicherheitsregeln in diesem Handbuch müssen befolgt werden.

4.2 Teileliste 2-Wege-Ventil

• 1x automatisches Ventil mit thermoelektrischem Kopf für Auf-
putz- und Unterputz-Modelle
• 1x Rücklauf mit Voreinstellung für den korrekten Abgleich des
Systems.
• 1x Anschluss 3/4"-Eurokonus-Verlängerungsrohr (zur Verwen-
dung mit Rohranschluss vom Boden)
Rohranschluss vom Boden – optional mit 3/4" EK-Verlängerung
• Um den Filter an der Unterseite zu entfernen, lösen Sie das
Filternetz recht und Links am Gerät.
• Entfernen Sie den Filter, indem Sie ihn Vertikal nach unten
ziehen.
BITTE BEACHTEN: Die Ventile sind werkseitig montiert, aber nur handfest angezogen. Für die Anschlussvariante aus dem Boden verwenden
Sie bitte ein zusätzliches Distanzstück (Position D)

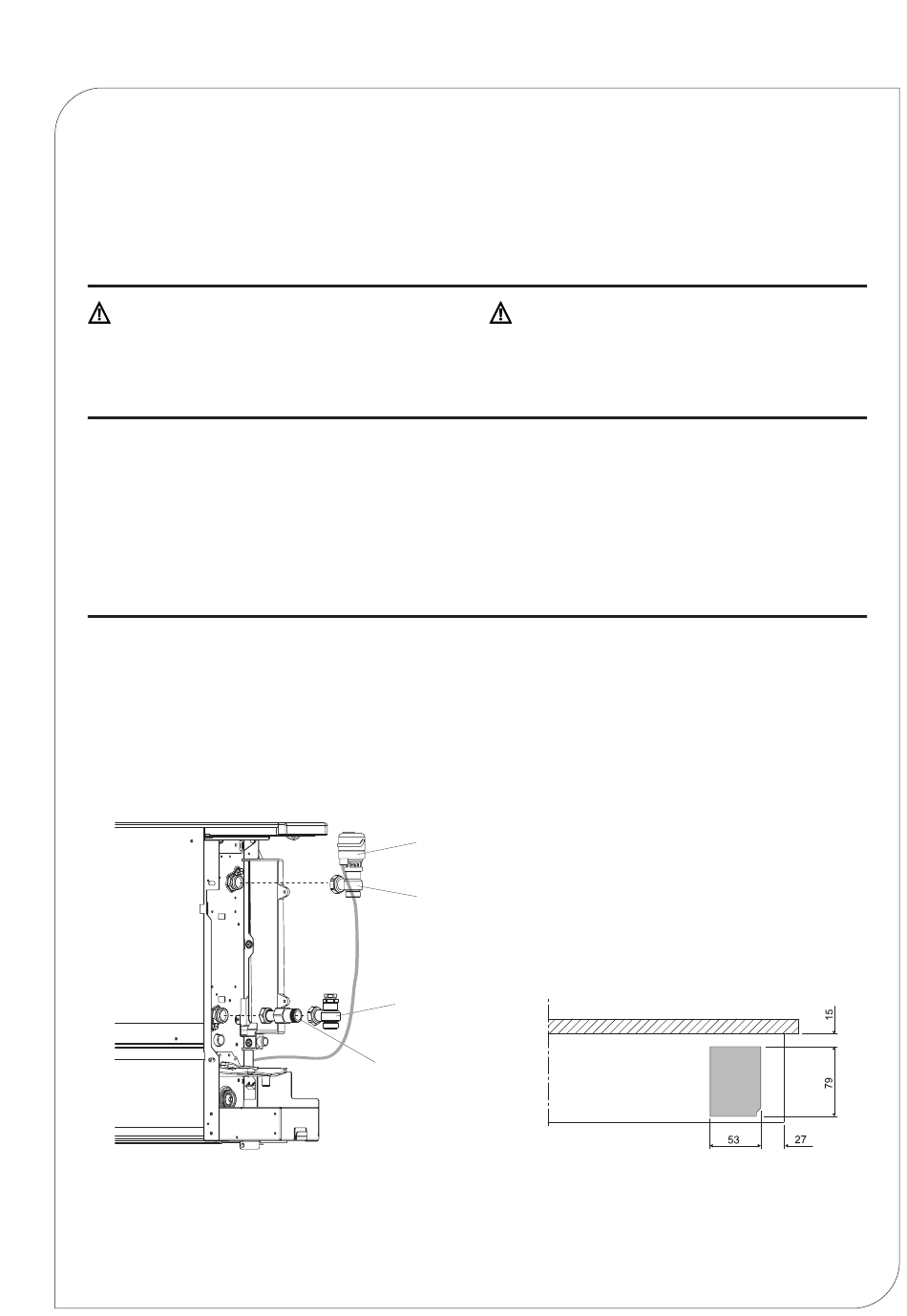

Anleitung 2-Wege-Ventil

Für eine ordnungsgemäße Funktion dieses Gebläsekonvektors
müssen die Vor- und Rücklaufleitungen gemäß den Angaben in
dieser Anleitung korrekt montiert sein.
•
A
A
B
C
B
D
C
D
Isolierstücke werden lose geliefert, wenn das Produkt geliefert
wird. Diese sind nach dem Herstellen der Leitungsanschlüsse
an die Vor- und Rücklaufventile anzubringen.
Thermischer Stellantrieb
2-Wege-Ventil
Rücklaufventilanschluss
3/4"-Eurokonusverlängerung
1 7
