Cosmo E3 Montage- Und Betriebsanleitung Seite 18

1 8

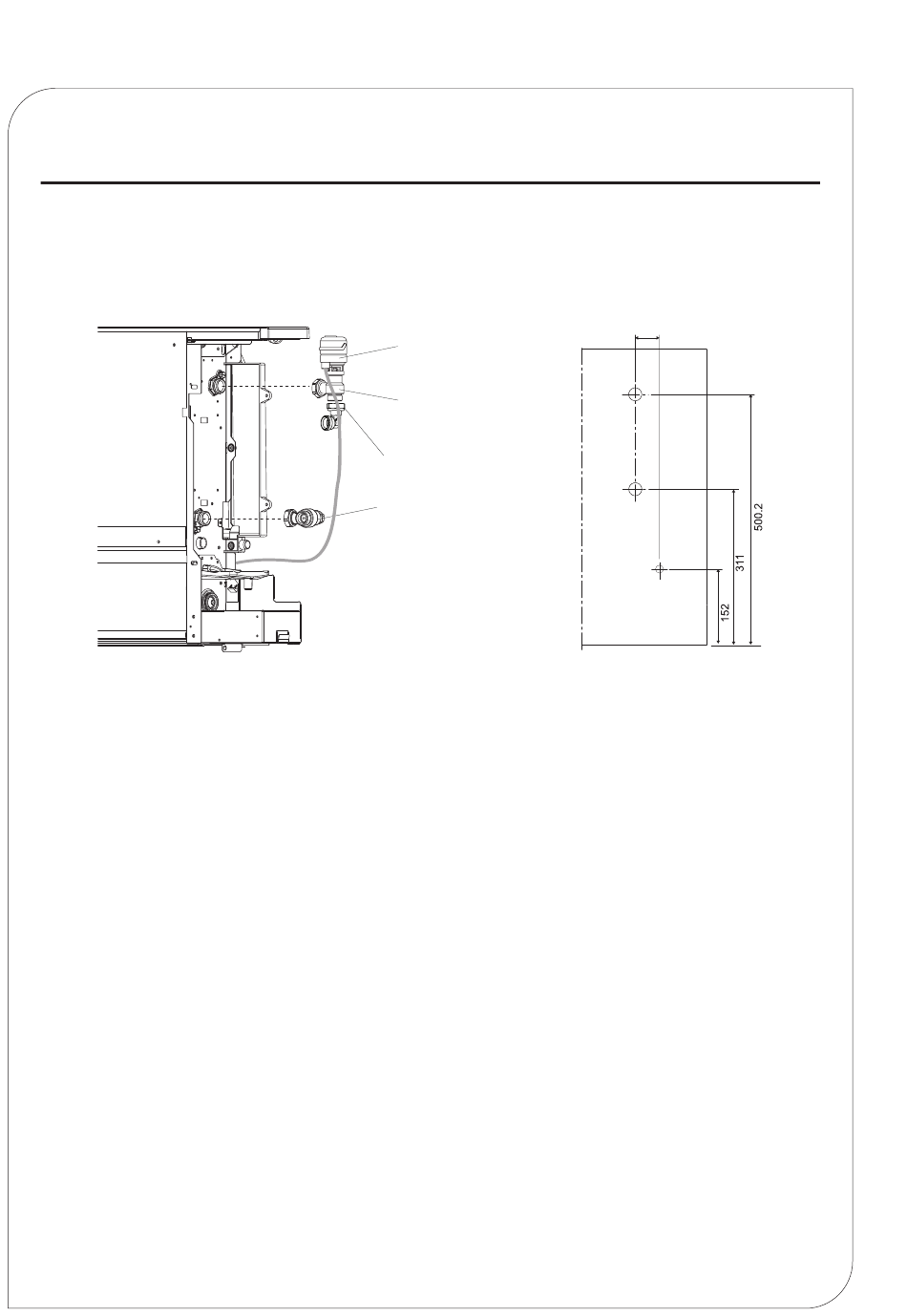

Rohranschluss von der Wand – optional mit 90°-Winkelfitting
A
Thermostatkopf
B 2-Wege-Ventil
C
Winkelfitting 90° (optional – verfügbar als Zubehör)
D Rücklaufventilanschluss
BITTE BEACHTEN: Die Ventile sind werkseitig montiert, aber nur handfest angezogen. Für die Anschlussvariante aus der Wand verwenden Sie
bitte einen zusätzlichen 90° Anschlussbogen (Winkelfitting 90°, Position C)
A
B
C
D
48
