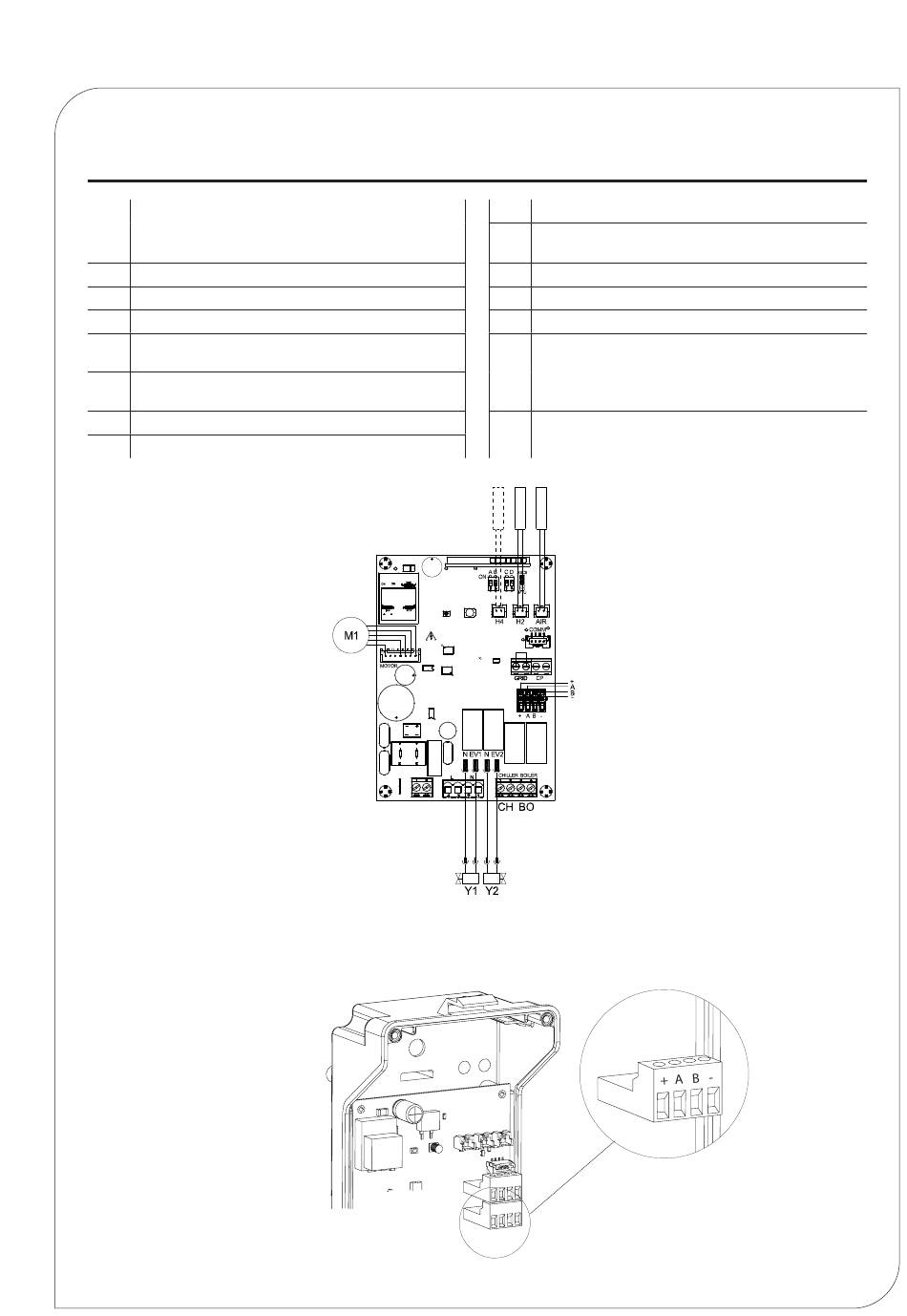

5.5 2-Leiter- und 4-Leiter-Modelle mit extern montierter Steuerung

serieller Anschluss für wandmontierte Fernbedienung
+AB-
(Achtung der AB-Polarität)
H2* Warmwassertemperaturfühler (10 kΩ)
H4* Kaltwassertemperaturfühler (10 kΩ)
M1 DC-Wechselrichter-Lüftermotor
Ventilstellantrieb
Y1
(230 V/50 Hz 1 A Ausgangsspannung)
4-Leiter-Ventilstellantrieb oder 230 V/50 Hz 1 A
Y2
Ausgangsspannung
L-N Stromversorgung 230 V/50 Hz
UV UV-Lampenanschluss
Der elektrische Anschluss des Kabels von der Wandfernbedienung sollte an der 4-poligen Schraubklemmleiste (A) auf der Steuerplatine des
Geräts erfolgen. Verwenden Sie geeignete Kabel (Modbus), wie im Abschnitt 5.9 beschrieben.
BO Kesselschaltausgang (spannungsfreier Kontakt max. 1 A)
CH Kühlerschaltausgang (spannungsfreier Kontakt max. 1 A)
AIR Luftfühler optional (**)
Nach dem Einschalten und wenn das Gerät auf Heizen
oder Kühlen eingestellt ist, läuft der Lüfter nur, wenn die
*
Wassertemperatur im Heizbetrieb 30 °C erreicht oder im
Kühlbetrieb unter 20 °C fällt.
Alternativ können Sie die Luftsonde an die extern
**
montierte Steuerung anschließen.
H4 H2 AIR
A
2 5
2
8mm 0.2-1mm
