Fehlermeldungen

Fehler
Kommunikationsfehler. Die Platine erwartet einen kontinuierlichen Informationsaustausch auf der
seriellen Leitung mit der wandmontierten Steuerung. Wenn dieser Austausch länger als 5 Minuten unter-
brochen wird, wird eine Fehlermeldung angezeigt und das Gerät deaktiviert.
Problem mit dem Lüftermotor (z. B. Blockierung durch Fremdkörper, fehlerhafter Rotationssensor).
Fehler am Wassertemperaturfühler bei 2-Leiter-Modellen (H2). Stellen Sie in diesem Fall sicher, dass es
sich bei dem installierten Fühler um die 10-kΩ-Ausführung handelt.
Störung des Kaltwassertemperaturfühlers für 4-Leiter-Versionen (H4) am Hauptwärmetauscher.
Gitterkontakt offen
Vom Fühler H2 festgestellter Wasserbedarf unzureichend (über 20 °C beim Kühlen, unter 30 °C beim
Heizen). Hält den Lüfter an, bis die Temperatur auf ein geeignetes Niveau zurückkehrt, um den Bedarf*
zu decken.
Nur bei 4-Leiter-Geräten: Der von Fühler H4 erfasste Kaltwasserbedarf ist unzureichend (über 20 °C).
Hält den Lüfter an, bis die Temperatur auf ein geeignetes Niveau zurückkehrt, um den Bedarf* zu decken.
* Wenn nach dem Einschalten der Platine der Wasserfühler erkannt wird, erfolgt die Inbetriebnahme gemäß der minimalen und maximalen Wassertemperatur-
schwelle.

5.8 Montage der Fernbedienungseinheit

Die wandmontierte Fernbedienung ist ein elektronischer Thermostat
(mit einem optionalen Temperaturfühler, der in einem der an ihn an-
geschlossenen Gebläsekonvektoren installiert werden kann) mit der
Möglichkeit, ein oder mehrere Geräte zu steuern (bis max. 30), die
mit einem elektronischen Regler für die Fernsteuerung ausgestattet
sind.

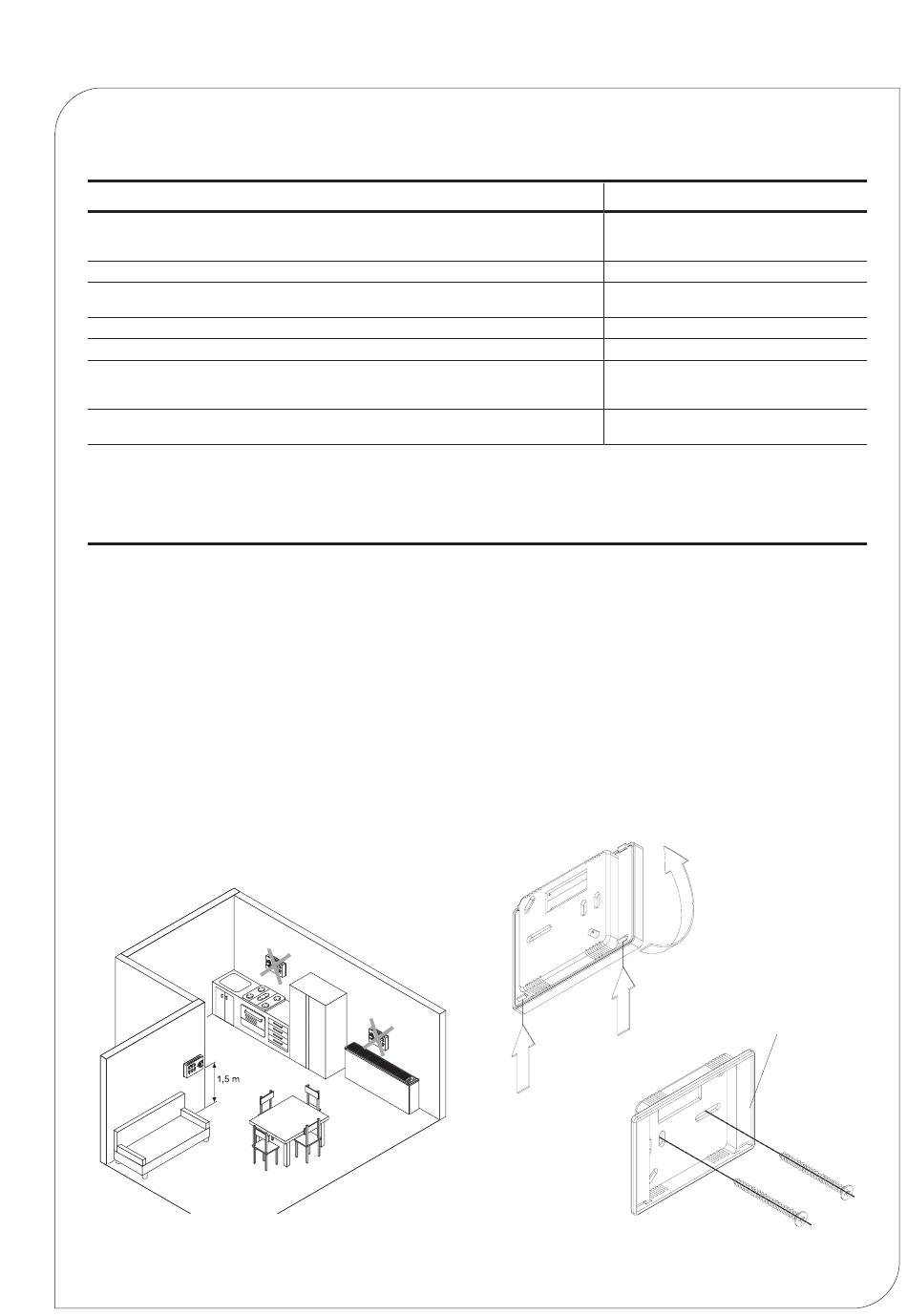

Installieren Sie die Wandfernbedienung entfernt von Türen und/oder
Fenstern und von Wärmequellen (Heizkörper, Gebläsekonvektoren,
Herdplatten, direkte Sonneneinstrahlung), an Innenwänden und
etwa 1,5 m vom Boden entfernt.
OK
NEIN
NEIN
Anzeige
6 x Blinken + Pause
2 x Blinken + Pause
3 x Blinken + Pause
5 x Blinken + Pause
Dauerhaftes schnelles Blinken
1 x Blinken + Pause
4 x Blinken + Pause
Die Wandfernbedienung befindet sich innerhalb des vormontierten
Pakets. Vor der Befestigung an der Wand sollten die beiden Teile
durch Aushaken der beiden vorstehenden Zähne an der Rückseite
(A) getrennt werden. Verwenden Sie den Sockel der Steuerung (B),
um die Befestigungspunkte an der Wand zu markieren (verwenden
Sie zwei gegenüberliegende Löcher). Dann gehen Sie wie folgt vor:
• Löcher in die Wand bohren.
• Führen Sie die Kabel durch die Öffnung im Sockel.
• Befestigen Sie den Sockel des Reglers mit geeigneten Schrau-
ben und Dübeln an der Wand.
• Stellen Sie die elektrischen Anschlüsse her und schließen Sie
dann die Steuerung. Achten Sie darauf, dass keine Drähte ein-
geklemmt werden.
A
A
2 7
B
