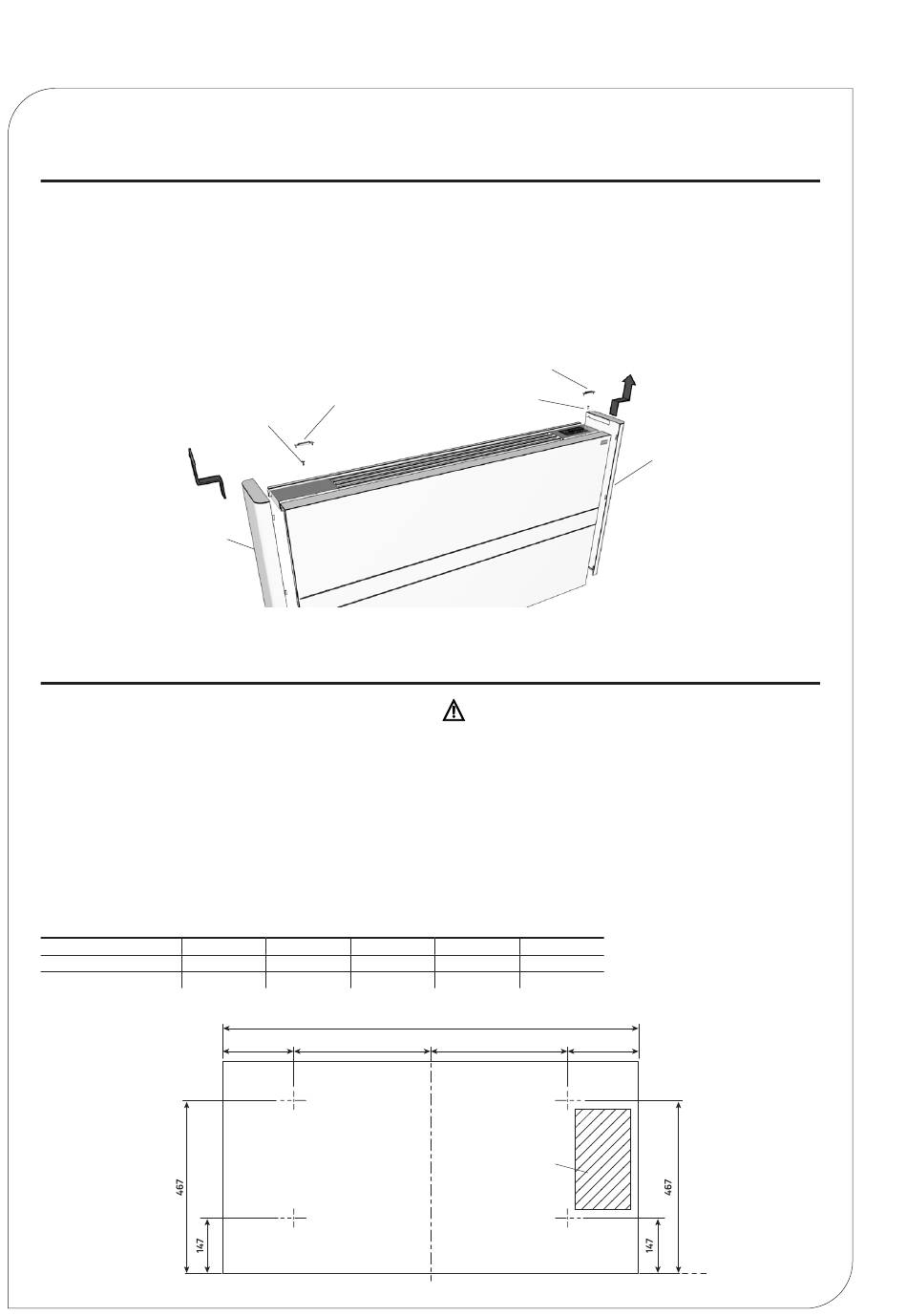

2.3 Demontage Seitenteile

Heben Sie auf der linken Seite die Abdeckkappe an, die die Schraube
schützt, lösen Sie die Schraube, mit der die linke Abdeckung befes-
tigt ist, bewegen Sie sie dann leicht nach links und heben Sie sie an.
A Abdeckkappen
B Befestigungsschrauben

2.4 Boden-, Wand-, oder Deckenmontage

Entnehmen Sie die richten Bohrabstände den folgenden Abbildun-
gen,(Abb. 1 oder Abb. 2) um die Position der Befestigungslöcher an
der Wand anzuzeichnen. Bohren Sie die Löcher, setzen Sie die Dübel
oder eine andere geeignete Befestigung ein und befestigen Sie den
COSMO E3.
Beachten Sie bei der Montage auf dem Boden mit Stützfüßen die
mitgelieferte Produktanleitung und die mit den Stützfüßen mitgelie-
ferte Anleitung.
Bohrabmessungen 2-Leiter-Ausführungen (Abb. 1)
Modell Aufputz
A (mm)
a1 (mm)
A
B
C
21 / 2-Leiter 22 / 2-Leiter 23 / 2-Leiter
723 923 1123
172,5 272,5 372,5
195 a1
Heben Sie auf der gegenüberliegenden Seite die Abdeckkappe an,
die die Schraube schützt, und lösen Sie die Schraube.
Seitenteil etwas nach rechts bewegen und herausheben.
C Linkes Seitenteil
D Rechtes Seitenteil
A
B
Hinweise Deckenmontage:
• Stellen Sie sicher, dass das Gerät in Richtung Ablaufrohr ge-
neigt ist, um den Wasserablauf zu gewährleisten. Es können
zusätzliche Unterlegscheiben oder Distanzstücke erforderlich
sein.
• Alle 4 Befestigungsschrauben vollständig festziehen.
• Für die Montage der Aufputz-Ausführungen ist die horizontale
Kondensatauffangwanne als Zubehör erhältlich.
• Überprüfen Sie sorgfältig die Neigung des Kondensatrohrs.
Jeder Rückfluss kann Wasserleckagen verursachen. (Abb. 3)
24 / 2-Leiter 25 / 2-Leiter
1323 1523
472,5 572,5
A
a1
Empfohlener Bereich
für den Wandaustritt
des elektrischen
Anschlusskabels
Heizkörpermitte
2 PIPES – VS
D
195
Unterkante
Heizkörper
