2-Leiter- Und 4-Leiter-Modelle Mit Integrierter Steuerung - Cosmo E3 Montage- Und Betriebsanleitung
Tieftemperatur gebläsekonvektor
Inhaltsverzeichnis
2 4

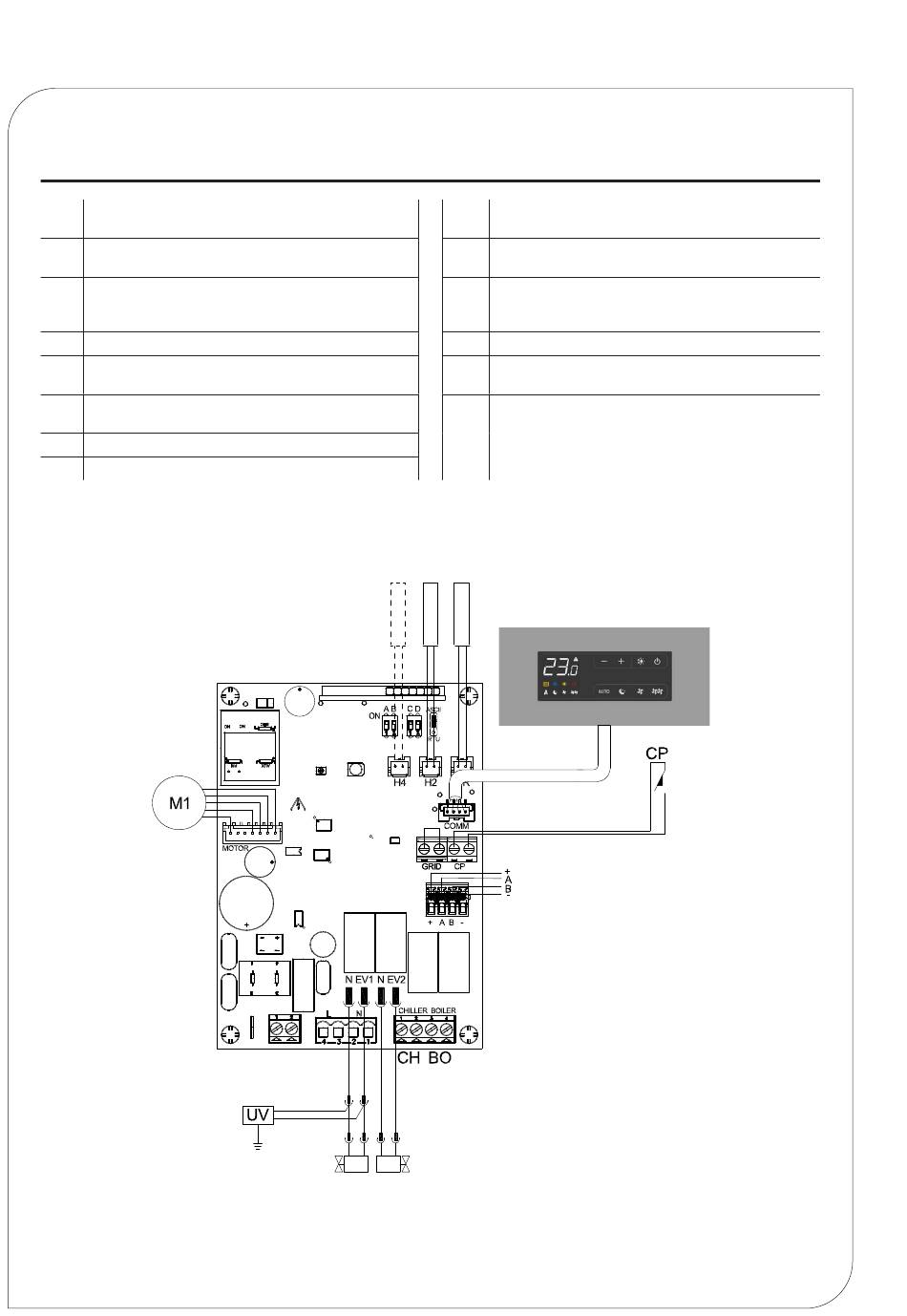

5.4 2-Leiter- und 4-Leiter-Modelle mit integrierter Steuerung
H2*
Wassertemperaturfühler (10 kΩ)
Wassertemperaturfühler
H4*
(10 kΩ), nur 4-Leiter-Ausführung
AIR
Lufttemperaturfühler (10 kΩ)
M1
DC-Wechselrichter-Lüftermotor
Ventilstellantrieb
Y1
(230 V/50 Hz 1 A Ausgangsspannung)
4-Leiter-Ventilstellantrieb
Y2
(230 V/50 Hz 1 A Ausgangsspannung)
L-N
Stromversorgung 230 V/50 Hz
UV
UV-Lampenanschluss
Kesselschaltausgang
BO
(spannungsfreier Kontakt max. 1 A)
Kühlerschaltausgang
CH
(spannungsfreier Kontakt max. 1 A)
Eingang Präsenzerkennung
CP
(wenn geschlossen, wird der Gebläsekonvektor in den
Standby-Modus versetzt)
Nach dem Einschalten und wenn das Gerät auf Heizen
oder Kühlen eingestellt ist, läuft der Lüfter nur, wenn die
*
Wassertemperatur im Heizbetrieb 30 °C erreicht oder im
Kühlbetrieb unter 20 °C fällt.
H4
H2
AIR
