Installationshandbuch
3

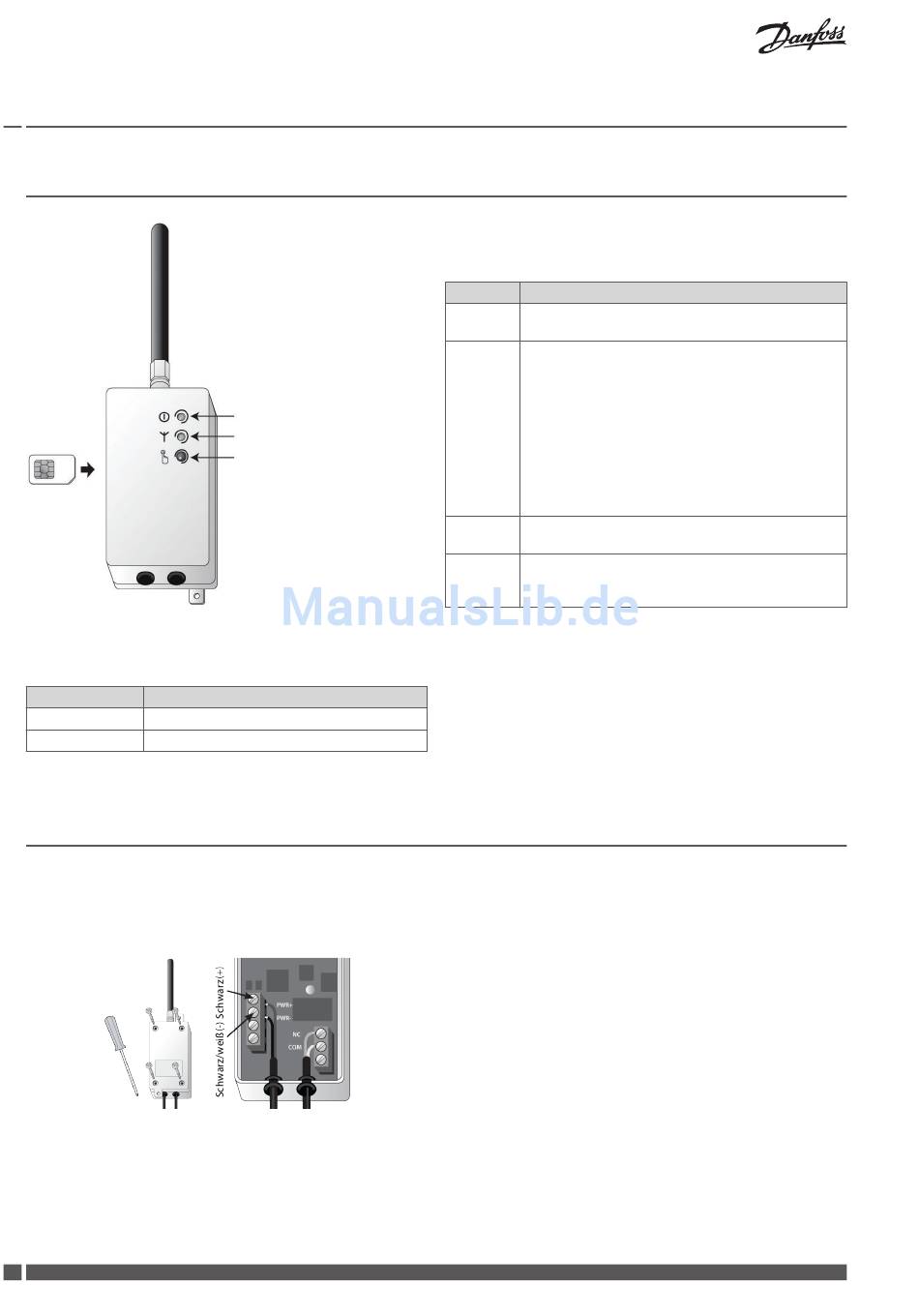

Schnittstellen

Status-LED
Status-LED Beschreibung
Rote LED Contact on COM-NC (AWAY)
Grüne LED Contact on COM-NO (HOME)
Tab. 1: Status-LED
4

Anschluss

4
Danfoss Link
Status-LED
GSM-LED
Handschalter
VIFZZ103
™
Mobile Phone Butler
GSM-LED
GSM-LED Beschreibung
Rote LED Der Danfoss Link™ MPB empfängt kein Signal und/
oder ist nicht am Netzwerk angemeldet.
Rote LED, Blinkender Fehlercode:
blinkt
1. Das GSM-Signal wird nicht erkannt.
2. Die SIM-Karte ist durch eine PIN geschützt.
3. Die SIM-Karte ist nicht eingelegt.
4. Die SIM-Karte funktioniert nicht.
5. Systemfehler: Starten Sie den Danfoss Link™
MPB erneut.
6. Die SIM-Karte ist durch eine PUK-Nummer ge-
schützt.
Grüne LED Der Danfoss Link™ MPB empfängt oder versendet
eine SMS.
Grüne Die Blinkhäufigkeit zeigt die Stärke des GSM-Signals
LED, an (zwischen 1 und 5).
blinkt
Tab. 2: GSM-Signalstärke
Handschalter
▪ Zum Umschalten des Ausgangsstatus durch 1,5 bis 5 Sekun-
den langes Drücken des Handschalters.
Der Danfoss Link™ MPB verfügt über einen Umschaltkontakt-Aus-
gang.
1. Lösen Sie die vier Schrauben.
2. Schließen Sie das Danfoss Link™ SCM oder den Danfoss Link™
HC an NC und COM an.
3. Schließen Sie das Netzteil an PWR+ und PWR- an.
