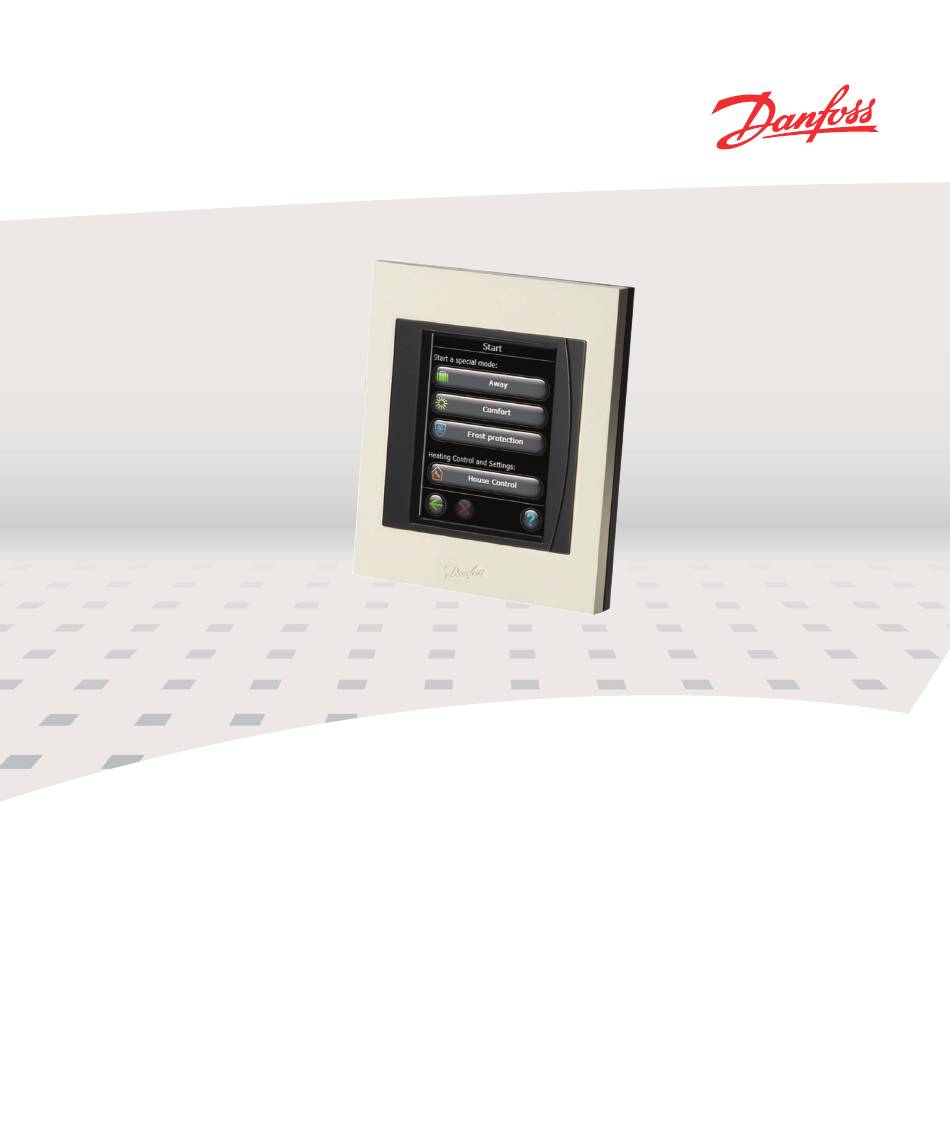

- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss Link™ CC Central Controller Installation Guide Danfoss Heating Solutions...
- Seite 2 VISGL55X © Danfoss 07/2011...
- Seite 3 Installation Guide Danfoss Link™ CC - Installation Installation Guide............. . 3 Installationsanleitung.

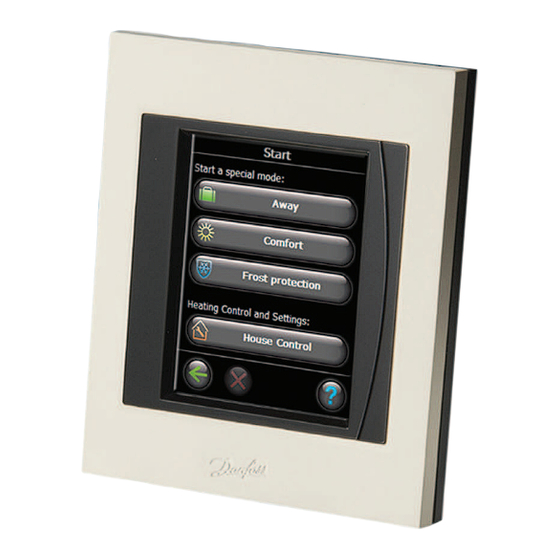

- Seite 4 Die zentrale Regelungseinheit ist der Danfoss Link™ CC (Central Controller, Zentralregler), der mit einem Farb-Touchscreen ausgestattet ist. Über diesen Touchscreen erfolgen die Steuerung und Regelung der gesamten Installation. Der Danfoss Link™ CC kommuniziert per Funk mit den weiteren Link-Komponenten in der Installation. VISGL55X © Danfoss 07/2011...
- Seite 5 Das Gerät sollte in einer Höhe von 140- 170 cm montiert werden. Hinweis! Den Danfoss Link™ CC erst dann einschalten, wenn dies im Handbuch gefordert wird. Nicht die Schutzfolie auf dem Touchscreen abziehen. Dies ist Aufgabe des Endanwenders. Der Danfoss Link™ CC kann mit einem Unterputz- (PSU) oder Aufputznetzteil (NSU) montiert werden.
- Seite 6 Installationsanleitung Danfoss Link™ CC – Konfiguration 1: Hinzufügen von Hinweis! Den Danfoss Link™ CC erst dann konfigurieren, wenn alle Raumgeräte montiert wurden. Geräten zu dem System Beim Hinzufügen von Geräten zu dem Danfoss-Link- Die Batterieabdeckung beiseite schieben und System ist darauf zu achten, dass der Abstand 10 neue AA-Alkalibatterien in die Batterieeinheit zwischen Zentralregler und Gerät nicht mehr als...
- Seite 7 Installationsanleitung Danfoss Link™ CC – Konfiguration Erstellen vor der weiteren Konfiguration und dem Hinzufügen von Geräten alle Räume in der gewünschten 4: Erstellen von Räumen Reihenfolge. Es wird empfohlen, einen Plan der gesamten Installation zu erstellen, aus dem die jeweilige Position und der Typ sämtlicher Einheiten im Verhältnis zur Raumeinrichtung hervorgeht.
- Seite 8 Auf das Zurück-Symbol klicken, um das Menü „Raumgeräte“ aufzuru- fen. In diesem Menü sind alle zugeordneten Raumgeräte aufgeführt. 7. Mit „Enter“ bestätigen. Hinweis! Danfoss Link™ wählt das Regelungsprinzip automatisch in Abhängigkeit der Gerätetypen in dem Raum aus. Zur Änderung des Regelungsprinzips siehe Seite 23. VISGL55X ©...
- Seite 9 Installationsanleitung Danfoss Link™ CC – Konfiguration 7: Hinzufügen von Danfoss Link™ unterstützt zahlreiche Wartungsgerätetypen mit einfachen EIN/AUS-Funktionen für andere Wartungsgeräten Elektrogeräte, Signalverstärkerfunktionen und Reglerfunktionen für Hydraulische Systeme. Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrücken. 1. „Räume u. Geräte“ auswählen.
- Seite 10 Geräten zu überprüfen. Den Netzwerktest erst dann durchführen, wenn der Zentralregler an seiner endgültigen Position montiert ist. Die Batterieeinheit ausschalten und den Danfoss Link™ CC auf die zuvor montierte Befestigungsplatte setzen. Der Zentralregler schaltet wieder ein und zeigt folgenden Bildschirm an.
- Seite 11 Installationsanleitung Danfoss Link™ CC - Ändern einer vorhandenen Installation 1: Hinzufügen von Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrücken. Geräten zu einem vorhandenen Raum 1. „Räume u. Geräte“ auswählen. 2. „Vorhandenen Raum verwal- 3. Einen vorhandenen Raum ten“ auswählen.
- Seite 12 Bodenfläche gewünscht ist. • Gesamtheizung: Raumtemperaturregelung in Wohnzimmern usw. Den Bodensensor mit dem Danfoss Link™ FT und einem Danfoss Link™ RS installieren. Im Rahmen der Konfiguration des Danfoss Link™ CC eine kombinierte Regelung einstellen. Hinweis! Wenn das Heizelement auf oder unter Holzflächen oder anderen temperaturempfindlichen Flächen installiert wird, muss in jedem Fall ein Bodensensor installiert werden.
- Seite 13 Danfoss Link™ CC - Ändern einer vorhandenen Installation Installationsanleitung 3: Entfernen/Rücksetzen Rücksetzen eines Geräts Jedes Gerät kann zurückgesetzt werden. Das Rücksetzverfahren variiert je nach Gerät, siehe entsprechen- eines Raum- oder des Handbuch. Wartungsgeräts Entfernen eines Geräts Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrücken.
- Seite 14 Installationsanleitung Danfoss Link™ CC – Aktualisieren der Softwareversion Aktualisieren Die Danfoss Link™-Software kann aktualisiert werden. Neue Softwareversionen stehen unter folgendem der Softwareversion Link kostenlos zum Download bereit: www. heating.danfoss.com. Speichern Sie die Softwareaktualisierung auf eine SD-Mini-Speicherkarte. Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrücken.
- Seite 15 Installationsanleitung Danfoss Link™ CC – Warnmeldungen und FAQ Warnmeldungen Im Falle einer Warnung oder eines Alarms wird auf dem Standby-Bildschirm ein gelbes Alarmsym- bol angezeigt. - Befolgen Sie das Verfahren für weitere Informationen. Frontabdeckung abnehmen und den SETUP-Stift drei Sekunden lang eindrücken.
- Seite 16 Installationsanleitung Danfoss Link™ CC – Technische Spezifikationen Technische Zentralregler Danfoss Link™ Spezifikationen 15 VDC ±10 % Betriebsspannung Leistungsaufnahme im Standby-Betrieb Max. 2 W Bildschirm TFT-Farbdisplay (3,5”) mit Touchscreen Umgebungstemperatur -10 bis +35 °C Übertragungsfrequenz 868,42 MHz Übertragungsbereich in normalen Gebäuden Bis 30 m Max.
