Produktbeschreibung
2.1
Allgemein
2
Produktbeschreibung
Die ROTEX E-PAC's sind fertig konfiguriert und enthalten alle notwendigen elektrischen, hydraulischen Bauteile für den Anschluss
eines HybridCube Warmwasserspeichers an das hydraulische System und das Wärmepumpengerät. Nicht im Set enthalten sind
Befestigungsmaterial, Standard Rohrleitungen und Netzanschlusskabel.
2.2
Arbeitsweise
2.2.1 Heizfunktion / Warmwasserbereitung
Durch die digitale Regelung der ROTEX HPSU Wärmepumpe werden, in Abhängigkeit der Betriebsarten und der Schaltzeitpro-
gramme, ein bzw. zwei 3-Wege-Umschaltventile (je nach Ausführung der E-PAC's) angesteuert.
Im Raumheizbetrieb wird der Wasserkreislauf so geschaltet, dass die am Wärmepumpeninnengerät (RKHB*) bzw. Wärmepumpen-
außengerät (RDLQ*/RBLQ*) aufgenommene Wärme über die Umwälzpumpe direkt in den Raumheizkreis gepumpt wird.
Wird die Anforderung an die Warmwasserheizung aktiv, so schaltet die digitale Regelung der Wärmepumpe in Abhängigkeit der
eingestellten Parameter ein bzw. zwei 3-Wege-Umschaltventile so, dass das durch die Wärmepumpe erhitzte Wasser direkt durch
den Speicherladetauscher im Warmwasserspeicher gepumpt wird.
2.2.2 Raumkühlfunktion
Bei Raumkühlung wird das erste 3-Wege-Umschaltventil (3UV1) so geschaltet, dass der Wasserkreislauf der Raumheizung bedient
wird. Das zweite 3-Wege-Umschaltventil (3UV2) sorgt dafür, dass der Wasserkreislauf der Raumheizung am HybridCube
Warmwasserspeicher vorbeigeleitet wird. Im Wärmepumpeninnengerät (RKHBX*) bzw. Wärmepumpenaußengerät (RBLQ*) wird
jetzt das flüssige Kältemittel verdampft, indem es Wärme dem Heizungskreislauf entzieht. Das Wasser wird im Wärmepumpenin-
nengerät (RKHBX*) bzw. Wärmepumpenaußengerät (RBLQ*) heruntergekühlt und durch die Umwälzpumpe wieder in den Wasser-
kreislauf der Raumheizung gepumpt.
2.3
Aufbau

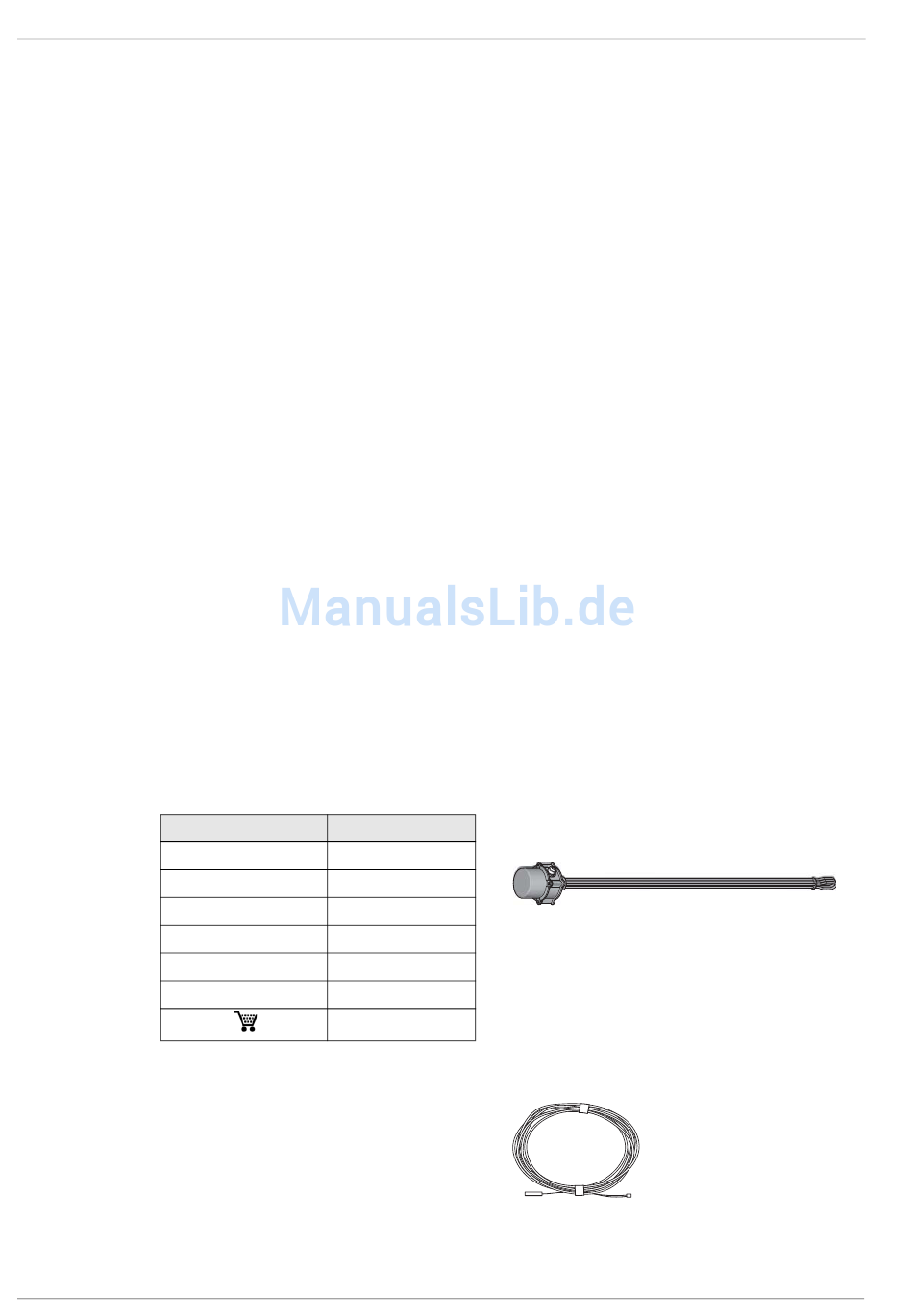

2.3.1 Booster-Heater (EHS)
Zusätzlich, zur Beheizungsmöglichkeit über den Edelstahl-Wellrohrwärmetauscher durch unterschiedliche Wärmequellen und
Energieträger, kann der ROTEX HybridCube mit einem Booster-Heater (EHS) beladen werden.
Der Booster-Heater (EHS) ist in den E-PAC's EP LT* serienmäßig enthalten.
Betriebsspannung
Heizleistung
Temperaturbereich
Heizstablänge
Einschraubgewinde
Geeignet für
2.3.2 Speichertemperaturfühler
Der Speichertemperaturfühler dient zur Erfassung der
Speicherwassertemperatur im HybridCube. Die Speicherwas-
sertemperatur wird für die automatische Regelung am Wärme-
pumpengerät benötigt.
Der Speichertemperaturfühler ist in allen E-PAC's serienmäßig
enthalten.
8
Typ
EHS/500/7
230 V / 50 Hz
3 kW
1)
35-65 °C
0,9 m
R 1½"
alle HybridCube
16 51 37
1)
Der Sicherheitstemperaturbegrenzer (STB) ist im Booster-Heater
(EHS) integriert.
Tab. 2-1
Booster-Heater - Übersicht und technische Daten
Bild 2-1
Speichertemperaturfühler für HybridCube
Warmwasserspeicher
FA ROTEX E-PAC - 06/2012
