3.2.2 HPSU HT mit EP HT 3H, EP HT 5H

EP HT 3H
Raumheizbetrieb
1 Wärmepumpenaußengerät (RRRQ)
2 Wärmepumpeninnengerät (RKHBRD)
3 HybridCube Warmwasserspeicher
4 ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5 ROTEX Solaris Hochleistungskollektoren (optional)
6 Kältemittelkreislauf der HPSU Wärmepumpe
7 Speicherwasserkreislauf 1 (Wärmepumpe zu HybridCube)

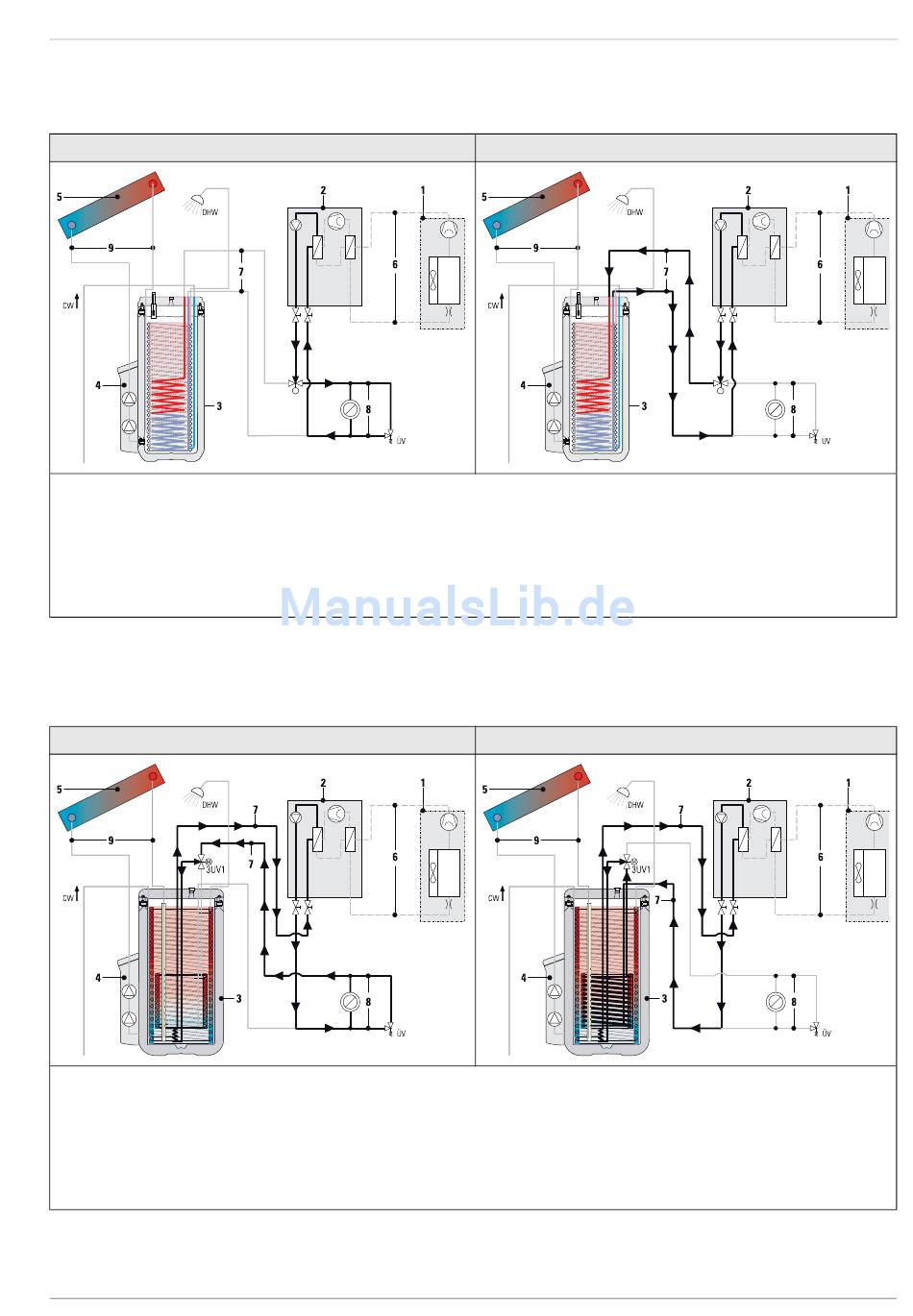

Bild 3-7 Betriebszustand "Raumheizung" Wärmepumpe HPSU
HybridCube 343/19/0
EP HT 5H
Raumheizbetrieb
1 Wärmepumpenaußengerät (RRRQ)
2 Wärmepumpeninnengerät (RKHBRD)
3 HybridCube Warmwasserspeicher
4 ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5 ROTEX Solaris Hochleistungskollektoren (optional)
6 Kältemittelkreislauf der HPSU Wärmepumpe
7 Speicherwasserkreislauf 1 (Wärmepumpe zu HybridCube)
Bild 3-9 Betriebszustand "Raumheizung" - Wärmepumpe HPSU
HybridCube 544/**/0
FA ROTEX E-PAC - 06/2012
3UV1 M
hitemp
und
hitemp
mit
3 x
Warmwasserbetrieb
8 Heizkreislauf
9 Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (EP HT 3H) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV Überströmventil
Bild 3-8 Betriebszustand "Warmwasser" Wärmepumpe HPSU
HybridCube 343/19/0
Warmwasserbetrieb
8 Heizkreislauf
9 Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (EP HT 5H) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV Überströmventil
Bild 3-10 Betriebszustand "Warmwasser" - Wärmepumpe HPSU
HybridCube 544/**/0
Hydraulische Anbindung
3UV1
M
hitemp
hitemp
und
mit
