Wichtige Hinweise
3
Hydraulische Anbindung
Beachten Sie zur Vermeidung von Personen-, Sach- und Umweltschäden die nachfolgenden Hinweise.
Verbrühschutz
Beim Betrieb des Warmwasserspeichers, vor allem bei Solarenergienutzung, kann die Speichertemperatur 60 °C überschreiten.
Bei der Installation der Anlage deshalb einen Verbrühschutz (Thermostatmischer, z. B. VTA32
Korrosionsschutz
In einigen wenigen Regionen wird vom Versorgungsunternehmen aggressives Trinkwasser geliefert, das selbst bei hochwertigen
Edelstählen Korrosionsschäden verursachen kann. Fragen Sie Ihr Wasserwerk, ob Korrosionsprobleme beim Einsatz von
Warmwasserspeichern aus Edelstahl in Ihrem Gebiet auftreten. Gegebenenfalls ist eine geeignete Wasseraufbereitung erfor-
derlich.
3.2
Fließschemen
3.2.1 HPSU LT mit EP LT 3H, EP LT 5H, EP LT 5X
EP LT 3H
1
Wärmepumpenaußengerät (RRHQ)
2
Wärmepumpeninnengerät (RKHBH)
3
HybridCube Warmwasserspeicher
4
ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5
ROTEX Solaris Hochleistungskollektoren (optional)
6
Kältemittelkreislauf der HPSU Wärmepumpe
7
Speicherwasserkreislauf 1 (Wärmepumpeninnengerät (RKHBH) zu HybridCube)
8
Heizkreislauf
9
Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (EP LT 3H) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV
Überströmventil

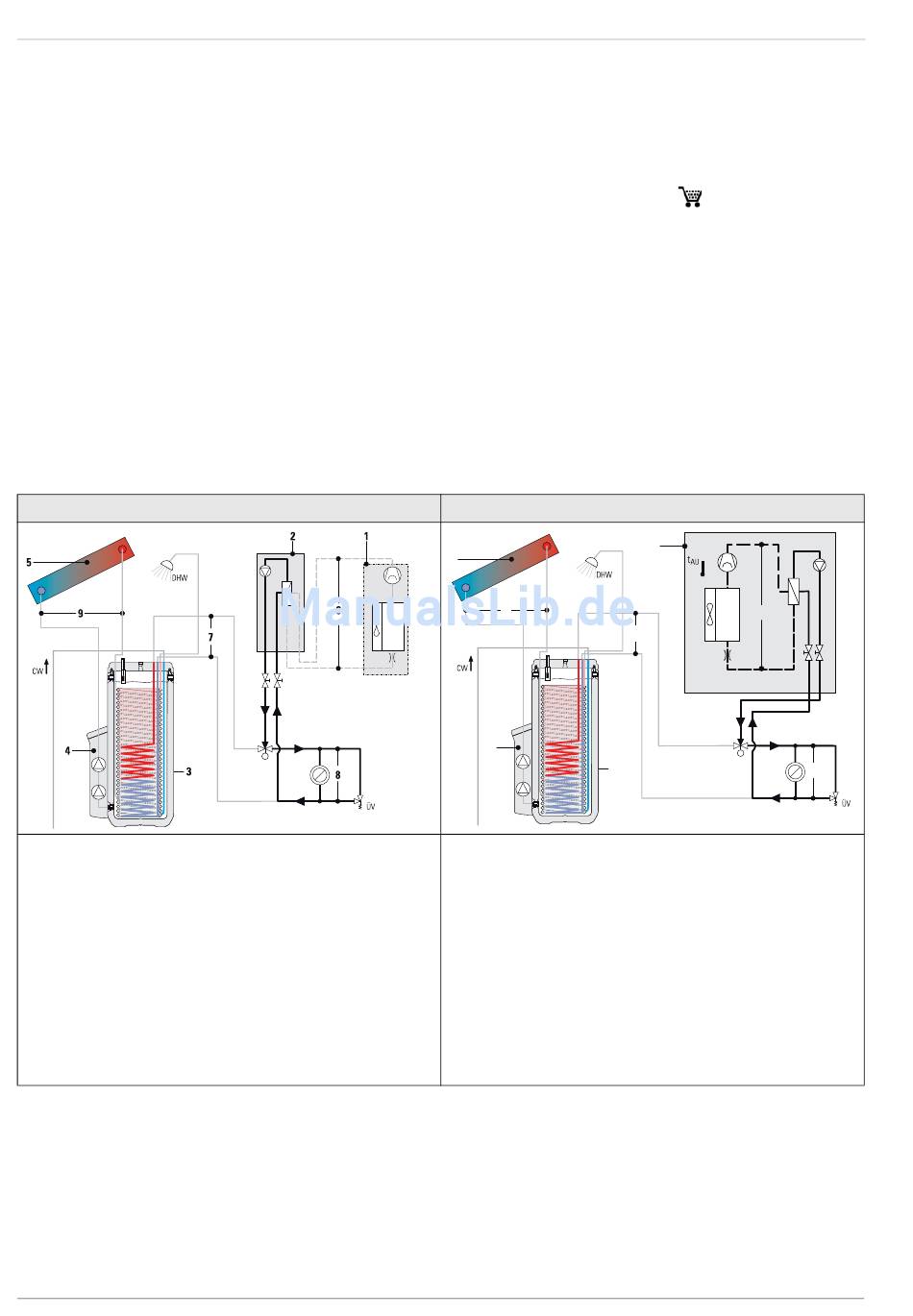

Bild 3-1
Betriebszustand "Heizen" - Wärmepumpe HPSU Bi Bloc H mit
HybridCube 343/19/0
10
RKHBH*
3UV1
M
5
9
4
3
1
Wärmepumpenaußengerät (RDLQ)
3
HybridCube Warmwasserspeicher
4
ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5
ROTEX Solaris Hochleistungskollektoren (optional)
6
Kältemittelkreislauf der HPSU Wärmepumpe
7
Speicherwasserkreislauf 1 (Wärmepumpeninnengerät (RDLQ) zu HybridCube)
8
Heizkreislauf
9
Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (EP LT 3H) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV
Überströmventil
Bild 3-2
Betriebszustand "Heizen" - Wärmepumpe HPSU Monobloc H mit
HybridCube 343/19/0
15 60 15) einbauen.
RDLQ*
1
6
7
RDLQ
3UV1
M
FA ROTEX E-PAC - 06/2012
8
