Installation
EP HT*:
• Kabel des Speichertemperaturfühlers in den
Schaltkasten des Wärmepumpeninnengeräts
(RKHBRD*) verlegen und dort an den Anschluss
"X11A" anschließen (Bild 4-25).
– Sicherheitsabstand von 50 mm zu Netzspannung
4.3.4 3-Wege-Umschaltventile (3UV1/3UV2), STB-Brücke, Brücke Raumthermostat
• Im gelieferten E-PAC enthaltenes Verbindungskabel der 3-Wege-Umschaltventile am 3UV1 und falls vorhanden am 3UV2
anschließen (Stecker sind verwechslungssicher codiert).
• Verbindungskabel der 3-Wege-Umschaltventile im Schaltkasten des Wärmepumpeninnengeräts (RKHB*) bzw. des
Wärmepumpenaußengeräts (RDLQ*/RBLQ*) an die Klemmenleiste "X2M" anschließen.
EP LT*: Bild 4-26
EP HT*: Bild 4-27
– Verbindungskabel so verlegen, dass es keinen thermischen oder mechanischen Belastungen ausgesetzt ist.
– Verbindungskabel sicher mit Kabelbindern befestigen.
• Nur bei EP LT*(Bild 4-26):
– Kabelbrücke STB zwischen den Anschlüssen 13 und 14 an der Klemmenleiste "X2M" anschließen.
– Kabelbrücke RTB (bauseits) zwischen den Anschlüssen 1, 2 und 4 an der Klemmenleiste "X2M" einbauen.
28
führenden Leitungen beachten.
Für den elektrischen Anschluss der 3-Wege-Umschaltventile an das Wärmepumpengerät nur das vorkonfigurierte
und mit Anschlusssteckern versehene Kabel aus dem Lieferumfang verwenden.
RT-Brücke muss nur eingebaut werden, wenn kein Raumthermostat installiert wird.
Wärmepumpeninnengerät (RKHBRD)
>50 mm
t
DHW
X11A
RKHBRD

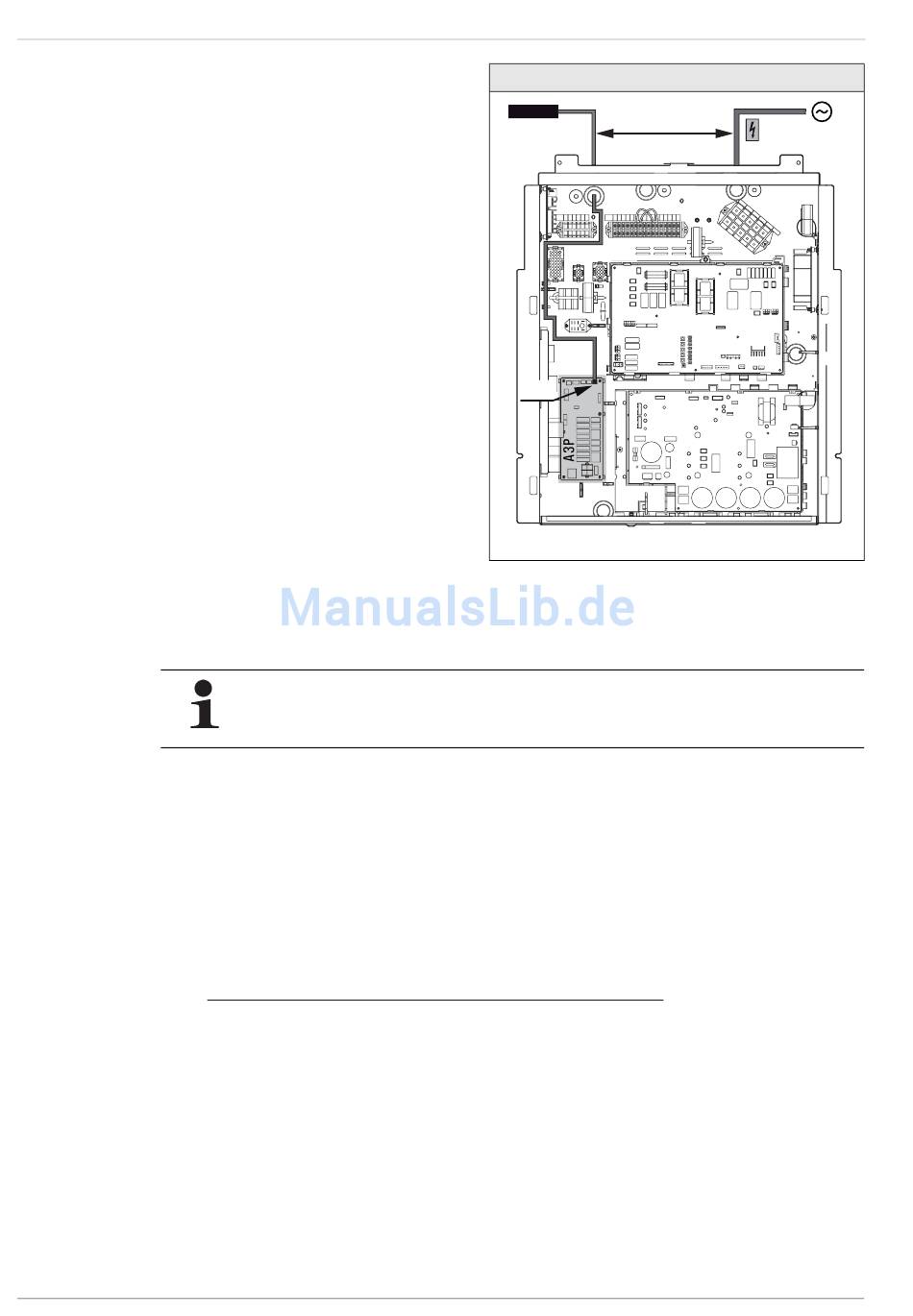

Bild 4-25 Anschluss Speichertemperaturfühler (t
Wärmepumpeninnengerät (RKHBRD*)
) an
DHW
FA ROTEX E-PAC - 06/2012
