4.2.5 Speichertemperaturfühler

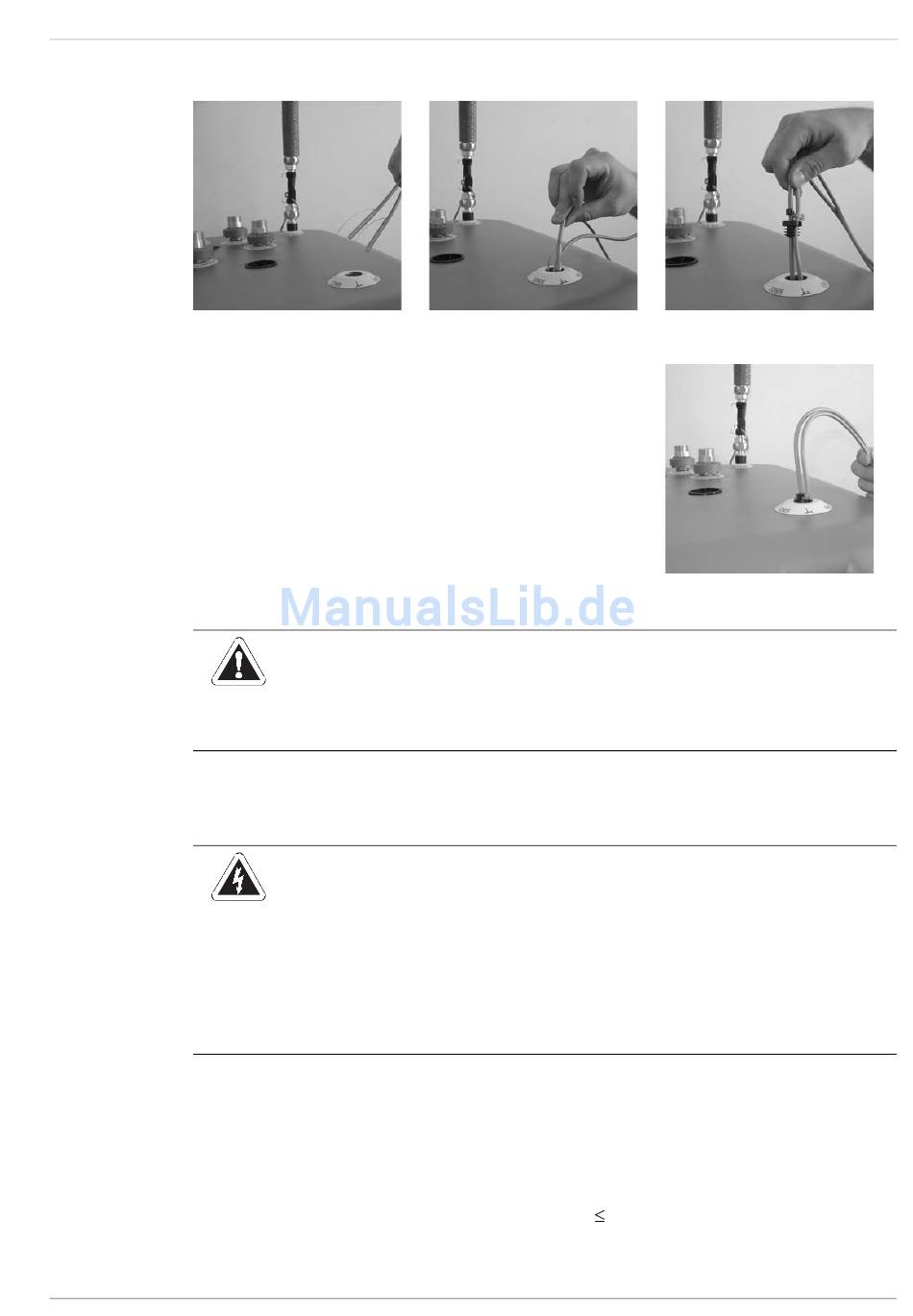

Bild 4-15 Anlagefeder umbiegen
• Anlegefeder des Speichertemperaturfühlers umbiegen und in das Sondenrohr des
HybridCube einführen.
• Speichertemperaturfühler im Sondenrohr auf 80 cm Einstecktiefe (Kabelbinder)
ausrichten.
• Stopfen in das Sondenrohr stecken.
• Kabel des Speichertemperaturfühlers zum Schaltkasten verlegen. Der Schalt-
kasten befindet sich bei,
– HPSU Bi Bloc: im Wärmepumpeninnengerät (RKHB*).
– HPSU Monobloc: im Wärmepumpenaußengerät (RDLQ*/RBLQ*).
– HPSU
4.3

Elektrischer Anschluss

Eigenmächtige Änderungen an der Elektroinstallation sind gefährlich und nicht zulässig. Für hieraus entstehende Schäden trägt
das Risiko allein der Betreiber.

4.3.1 Hinweise zur elektrischen Verkabelung und zu Verbrauchsmaterialien

– Für elektrische Anschlüsse und elektrische Verbrauchsmaterialien (Kabel, Isolierung, Sicherungen, Schutz- und Netzschalter,
etc.) die jeweils gültigen länderspezifischen Vorschriften beachten.
– Nur Fehlerstrom-Schutzschalter (FI-Schalter) mit einer Reaktionszeit
– Jede Stromversorgungsleitung (Netzkabel) immer mit einem Sicherheitstrennschalter, einem Fehlerstrom-Schutzschalter und
einer Sicherung auslegen.
– Auf ausreichende Zugentlastung aller elektrischen Leitungen achten.
FA ROTEX E-PAC - 06/2012
Bild 4-16 Speichertemperaturfühler in den
hitemp
: im Wärmepumpeninnengerät (RKHBRD*).
VORSICHT!
Der Speichertemperaturfühler darf keinesfalls tiefer als 80 cm in die Fühlertauchhülse eingeführt werden. Ein
zu tief eingeführter Speichertemperaturfühler kann zu einer Überhitzung der Warmwasserzone führen. Die Rege-
lung der Wärmepumpe kann den Abschluss der Speicherladung nicht mehr feststellen und schaltet nicht mehr
auf den Heizbetrieb zurück.
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
• Vor Arbeiten an Strom führenden Teilen, diese von der Stromversorgung trennen (Sicherung, Haupt-
schalter ausschalten) und gegen unbeabsichtigtes Wiedereinschalten sichern.
• Herstellung des elektrischen Anschlusses und Arbeiten an elektrischen Bauteilen nur durch elektrotech-
nisch qualifiziertes Fachpersonal unter Beachtung der gültigen Normen und Richtlinien sowie der
Vorgaben des Energieversorgungsunternehmens.
• Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder anbauen.
HybridCube einführen
0,2 s einbauen.
4 x Installation
Bild 4-17 Speichertemperaturfühler
Einstecktiefe beachten
Bild 4-18 Stopfen Speichertemperatur-
fühler
