• Für Trinkwasserleitungen die Bestimmungen der EN 806 und der EN 1717 beachten.
• Anschlussmaße und Abmessungen dem Abschnitt 4.1 entnehmen.
• Warmwasserrohrleitungen sorgfältig gegen Wärmeverluste Wärmedämmen. Die Wärmeisolierung muss mindestens
20 mm dick sein, damit sich auf der Oberfläche des Dichtungsmaterials kein Kondensat bildet.
• Kaltwasseranschlussdruck prüfen (maximal 6 bar).
– Bei höheren Drücken in der Trinkwasserleitung ist ein Druckminderer einzubauen.
• Warmwasserspeicher nahe der Entnahmestelle installieren, damit auf eine Zirkulationsleitung verzichtet werden kann. Ist eine
Zirkulationsleitung zwingend erforderlich, dann ist sie entsprechend den Schemadarstellungen in Kapitel 3.3 „Anschluss-
schemen" zu installieren.
Ablagerungen vermeiden: Zur Vermeidung von Korrosionsprodukten und Ablagerungen die Regeln der VDI 2035 beachten. Bei
Befüll- und Ergänzungswasser mit sehr hohem Härtegrad sind Maßnahmen zur Härtestabilisierung oder Enthärtung notwendig.
4.2.2 Booster-Heater (EHS)
• Den Booster-Heater (EHS) vor Montage aller anderen Bauteile in
die Deckelöffnung des ROTEX HybridCube Warmwasserspei-
chers einschrauben (siehe Bild 4-5).
Bei nicht ausreichender Raumhöhe, den ROTEX HybridCube Warm-
wasserspeicher so weit kippen, dass der Booster-Heater (EHS),
ohne Beschädigung eingebaut werden kann.

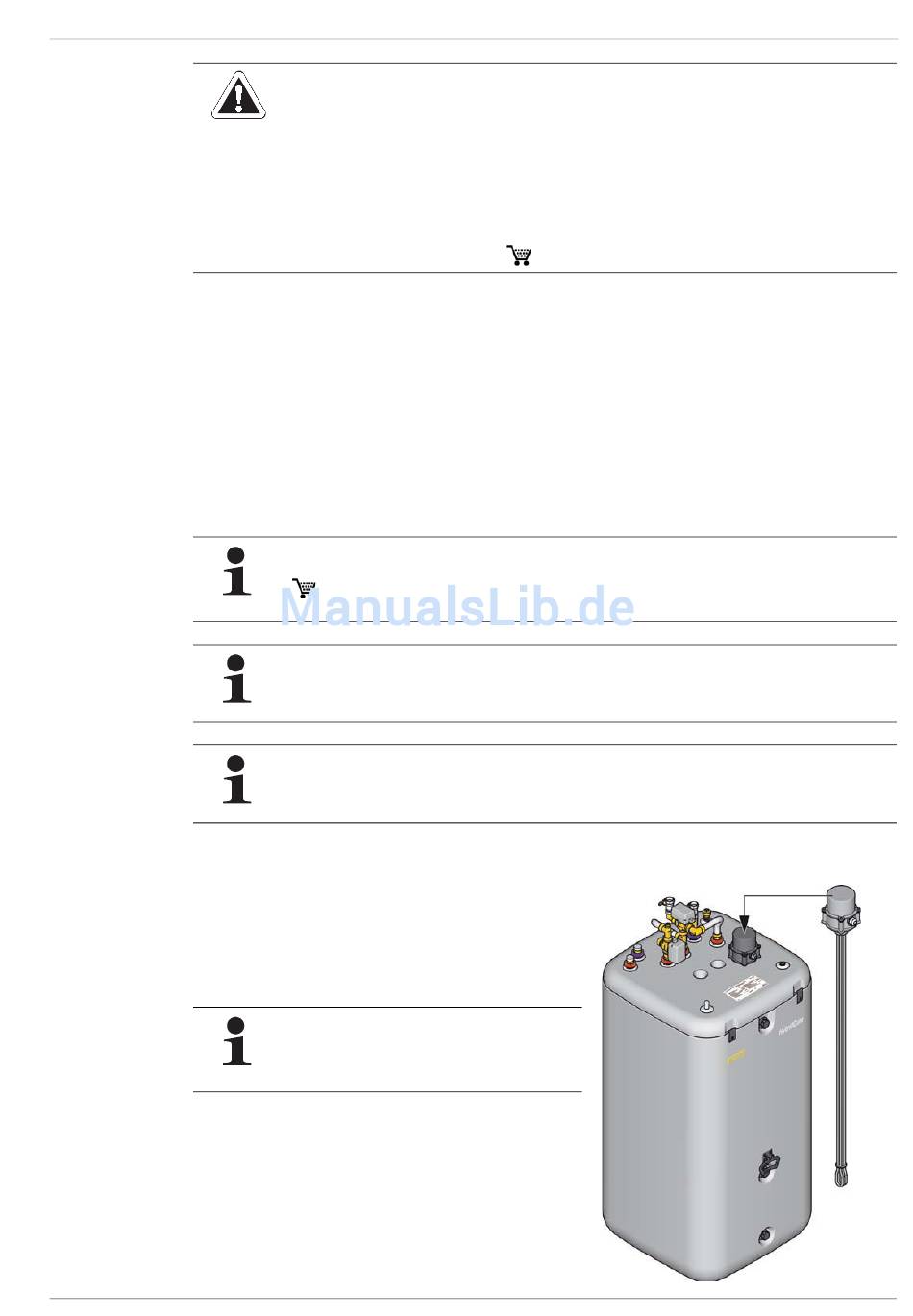

Bild 4-5
FA ROTEX E-PAC - 06/2012
VORSICHT!
Wird das Anschlussset an ein Heizsystem angeschlossen, in dem Rohrleitungen oder Heizkörper aus Stahl
oder nicht diffusionsdichte Fußbodenheizungsrohre eingesetzt sind, können Schlamm und Späne in den
Warmwasserspeicher gelangen und zu Verstopfungen, lokalen Überhitzungen oder Korrosionsschäden
führen.
• Zuleitungen vor Befüllen des Wärmetauschers spülen.
• Wärmeverteilungsnetz spülen (bei bestehendem Heizsystem).
• Schmutzfilter in den Heizungsrücklauf einbauen.
– Für Geräte 6-16 kW: SFR 28 (
Um, bei abgestellter Heizungspumpe und in Zeiten ohne Trinkwasserentnahme, Wärmeverluste über die
Anschlussleitungen zu verhindern (Schwerkraftzirkulation), sollten Zirkulationsbremsen (Set - 2 Stück,
16 50 70) in die Rückläufe am E-PAC bzw. am ROTEX HybridCube Warmwasserspeicher eingebaut
werden.
Zulässige Längen der Rohrleitungen zwischen dem ROTEX HybridCube Warmwasserspeichers und des
anzuschließenden ROTEX Wärmepumpengeräts beachten (siehe Installationsanleitung Wärmepumpengerät).
Unsachgemäße Installation führt zum Erlöschen der Garantie des Herstellers auf das Gerät.
Setzen Sie sich bei Fragen mit unserem technischen Kundendienst in Verbindung.
Den Booster-Heater (EHS) erst nach Befüllung des
ROTEX HybridCube Warmwasserspeicher am Netz-
anschluss im Verteilerkasten der Hausinstallation
anschließen.
Einbauposition Booster-Heater (EHS)
15 60 11)
4
x
Installation
21
