Installation

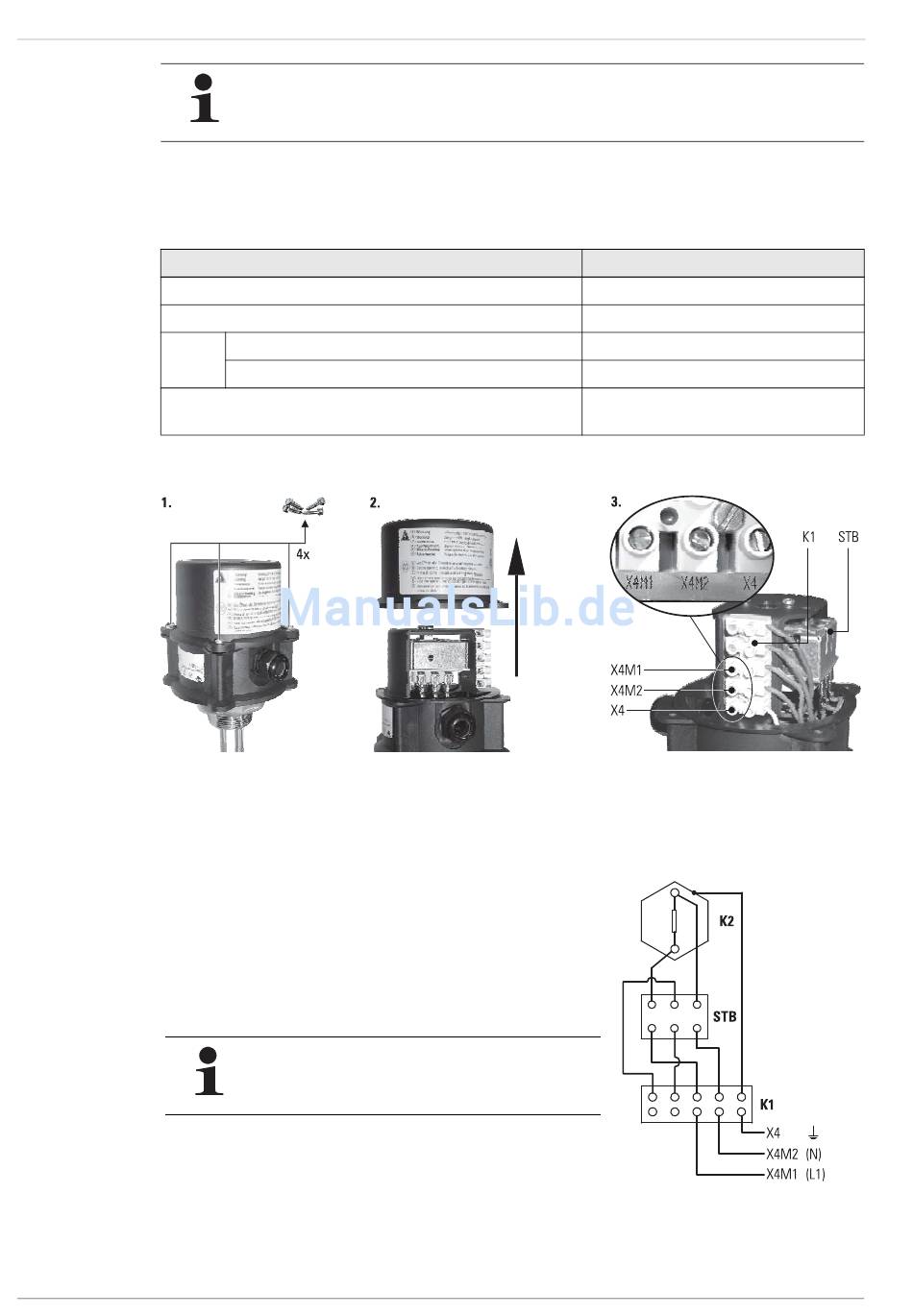

4.3.2 Booster-Heater (EHS)
Die Verkabelung des Booster-Heaters (EHS) muss auf die jeweilige Versorgungsspannung ausgelegt sein und mindestens den
Spezifikationen in der Tab. 4-3 entsprechen.
Netzspannung Booster-Heater (EHS)
Empfohlene bauseitige Sicherung
Kabeltyp
Kabelstärke
Tab. 4-3
• Verteilerkasten der Hausinstallation, an welcher die Komponenten der Wärmepumpe angeschlossen sind, stromlos schalten.
Bild 4-19 Demontage Deckel Booster-Heater (EHS)
• Schrauben der Kappe vom Booster-Heater (EHS) herausdrehen und Kappe
abnehmen (Bild 4-19).
• Stellung des Sicherheitstemperaturbegrenzers (STB) (Bild 4-20) kontrol-
lieren, ggf. zur Entriegelung den Stift eindrücken.
• Verkabelung (Bild 4-20) an der Klemmleiste "K1" am Booster-Heater
(EHS) gemäß Anschlussbelegung (Bild 4-21) anschließen.
• Kappe wieder auf den Booster-Heater (EHS) montieren.
• Schrauben der Kappe am Booster-Heater (EHS) hineindrehen..
26
Verkabelungen dürfen nur an die dafür vorgesehenen Klemmleisten angeschlossen werden. Es dürfen keine ande-
ren Klemmleisten verwendet werden.
Netzanschluss Booster-Heater (EHS) an Wärmepumpengerät
Steuerleitung von Booster-Heater (EHS) zu Wärmepumpengerät
Spezifikationen elektrische Verkabelung
Spannungsversorgung für den Booster-Heater (EHS) erst nach
Befüllung des ROTEX HybridCube Warmwasserspeicher
zuschalten.
Spezifikation
~230 V, 50 Hz
32 A
H05VV-U3G2.5
H05VV-U3G2.5
Die Kabelstärken müssen den jeweils vor Ort und
im Land geltenden Vorschriften entsprechen.
Bild 4-20 Innenaufbau Booster-Heater (EHS)
K1
Klemmleiste (externe Anschlüsse)
K2
Klemmleiste (interne Anschlüsse)
STB Sicherheitstemperaturbegrenzer
Bild 4-21 Anschlussbelegung EHS/500/7
FA ROTEX E-PAC - 06/2012
