3 x Hydraulische Anbindung
3.3

Anschlussschemen

3.3.1 HPSU LT mit EP LT 3H

RKHBH

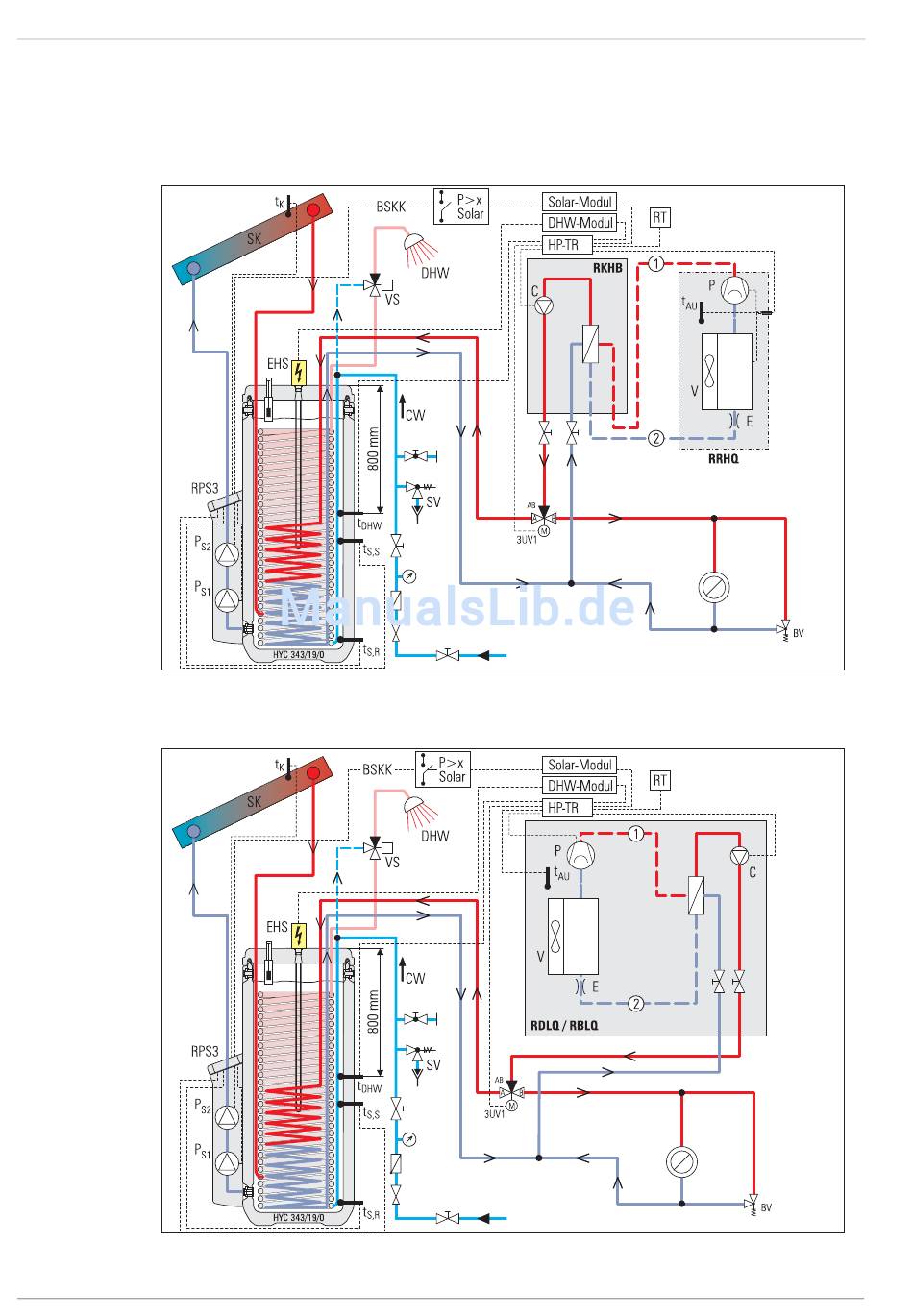

Bild 3-11 Standard-Anschluss HPSU Bi Bloc H an HybridCube 343/19/0 mit Solaris-Unterstützung
RDLQ
Bild 3-12 Standard-Anschluss HPSU Monobloc H an HybridCube 343/19/0 mit Solaris-Unterstützung
14 FA ROTEX E-PAC - 06/2012
