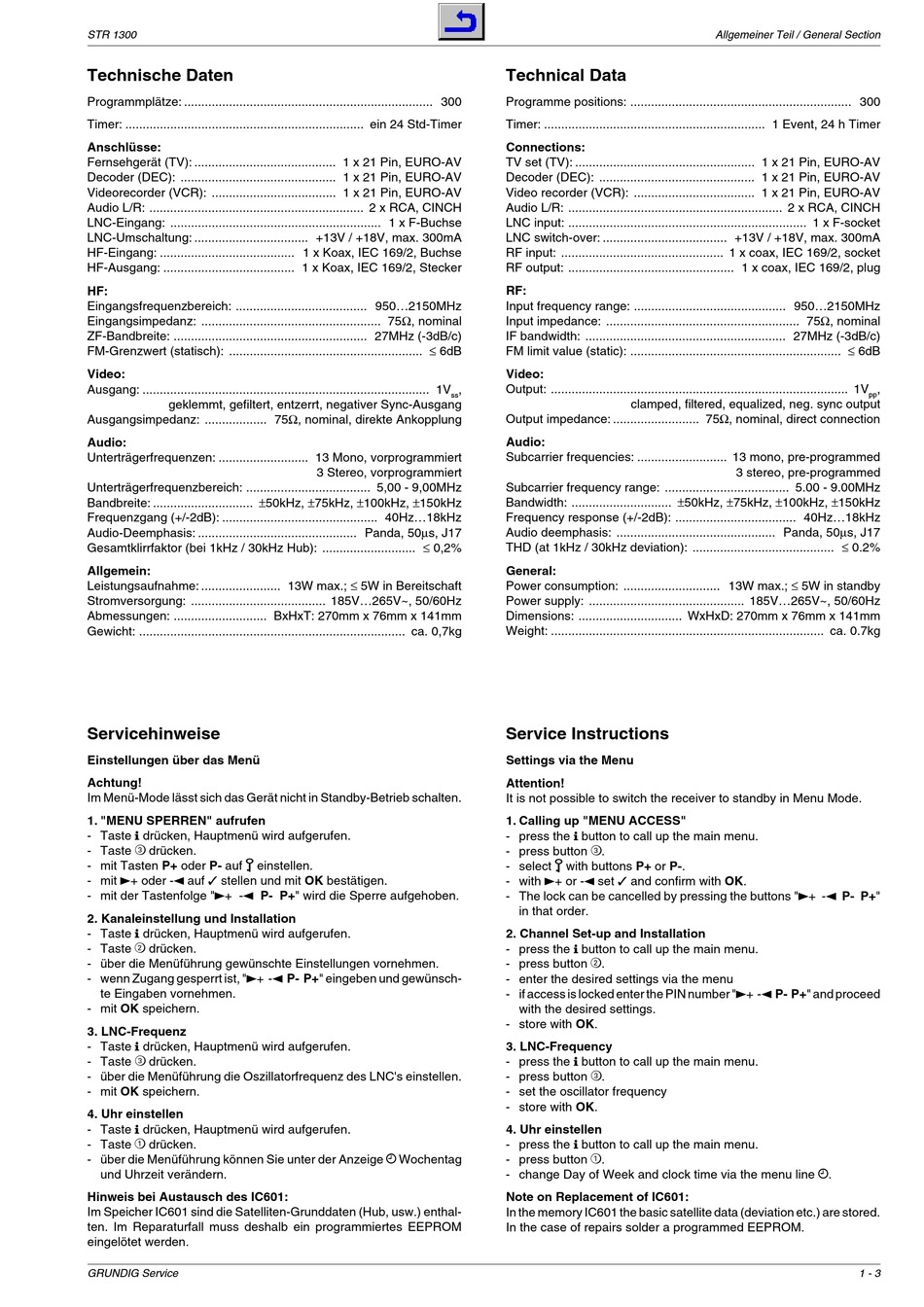

STR 1300
Technische Daten
Programmplätze: ........................................................................ 300
Timer: ..................................................................... ein 24 Std-Timer
Anschlüsse:
Fernsehgerät (TV): ......................................... 1 x 21 Pin, EURO-AV
Decoder (DEC): ............................................. 1 x 21 Pin, EURO-AV
Videorecorder (VCR): .................................... 1 x 21 Pin, EURO-AV
Audio L/R: .............................................................. 2 x RCA, CINCH
LNC-Eingang: ............................................................. 1 x F-Buchse
LNC-Umschaltung: ................................. +13V / +18V, max. 300mA
HF-Eingang: ....................................... 1 x Koax, IEC 169/2, Buchse
HF-Ausgang: ...................................... 1 x Koax, IEC 169/2, Stecker
HF:
Eingangsfrequenzbereich: ...................................... 950...2150MHz
Eingangsimpedanz: .................................................... 75Ω, nominal
ZF-Bandbreite: ........................................................ 27MHz (-3dB/c)
FM-Grenzwert (statisch): ........................................................ ≤ 6dB
Video:
Ausgang: ................................................................................... 1V
geklemmt, gefiltert, entzerrt, negativer Sync-Ausgang
Ausgangsimpedanz: .................. 75Ω, nominal, direkte Ankopplung
Audio:
Unterträgerfrequenzen: .......................... 13 Mono, vorprogrammiert
Unterträgerfrequenzbereich: .................................... 5,00 - 9,00MHz
Bandbreite: ............................. ±50kHz, ±75kHz, ±100kHz, ±150kHz
Frequenzgang (+/-2dB): ............................................. 40Hz...18kHz
Audio-Deemphasis: .............................................. Panda, 50µs, J17
Gesamtklirrfaktor (bei 1kHz / 30kHz Hub): ........................... ≤ 0,2%
Allgemein:
Leistungsaufnahme: ....................... 13W max.; ≤ 5W in Bereitschaft
Stromversorgung: ....................................... 185V...265V~, 50/60Hz
Abmessungen: ........................... BxHxT: 270mm x 76mm x 141mm
Gewicht: ............................................................................. ca. 0,7kg
Servicehinweise
Einstellungen über das Menü
Achtung!
Im Menü-Mode lässt sich das Gerät nicht in Standby-Betrieb schalten.
1. "MENU SPERREN" aufrufen
- Taste drücken, Hauptmenü wird aufgerufen.
- Taste
drücken.
3
- mit Tasten P+ oder P- auf ) einstellen.
stellen und mit OK bestätigen.
- mit
+ oder -
auf
- mit der Tastenfolge " + -
P- P+" wird die Sperre aufgehoben.
2. Kanaleinstellung und Installation
- Taste drücken, Hauptmenü wird aufgerufen.
- Taste
drücken.
2
- über die Menüführung gewünschte Einstellungen vornehmen.
- wenn Zugang gesperrt ist, " + -
te Eingaben vornehmen.
- mit OK speichern.
3. LNC-Frequenz
- Taste drücken, Hauptmenü wird aufgerufen.
- Taste
drücken.
3
- über die Menüführung die Oszillatorfrequenz des LNC's einstellen.
- mit OK speichern.
4. Uhr einstellen
- Taste drücken, Hauptmenü wird aufgerufen.
- Taste
drücken.
1
- über die Menüführung können Sie unter der Anzeige
und Uhrzeit verändern.
Hinweis bei Austausch des IC601:
Im Speicher IC601 sind die Satelliten-Grunddaten (Hub, usw.) enthal-
ten. Im Reparaturfall muss deshalb ein programmiertes EEPROM
eingelötet werden.
GRUNDIG Service
,
ss
3 Stereo, vorprogrammiert
P- P+" eingeben und gewünsch-
Wochentag
Technical Data
Programme positions: ................................................................ 300
Timer: ................................................................ 1 Event, 24 h Timer
Connections:
TV set (TV): .................................................... 1 x 21 Pin, EURO-AV
Decoder (DEC): ............................................. 1 x 21 Pin, EURO-AV
Video recorder (VCR): ................................... 1 x 21 Pin, EURO-AV
Audio L/R: .............................................................. 2 x RCA, CINCH
LNC input: ..................................................................... 1 x F-socket
LNC switch-over: .................................... +13V / +18V, max. 300mA
RF input: ............................................... 1 x coax, IEC 169/2, socket
RF output: ................................................ 1 x coax, IEC 169/2, plug
RF:
Input frequency range: ............................................ 950...2150MHz
Input impedance: ........................................................ 75Ω, nominal
IF bandwidth: .......................................................... 27MHz (-3dB/c)
FM limit value (static): ............................................................. ≤ 6dB
Video:
Output: ...................................................................................... 1V
clamped, filtered, equalized, neg. sync output
Output impedance: ......................... 75Ω, nominal, direct connection
Audio:
Subcarrier frequencies: .......................... 13 mono, pre-programmed
Subcarrier frequency range: .................................... 5.00 - 9.00MHz
Bandwidth: ............................. ±50kHz, ±75kHz, ±100kHz, ±150kHz
Frequency response (+/-2dB): ................................... 40Hz...18kHz
Audio deemphasis: .............................................. Panda, 50µs, J17
THD (at 1kHz / 30kHz deviation): ......................................... ≤ 0.2%
General:
Power consumption: ............................ 13W max.; ≤ 5W in standby
Power supply: ............................................. 185V...265V~, 50/60Hz
Dimensions: .............................. WxHxD: 270mm x 76mm x 141mm
Weight: ............................................................................... ca. 0.7kg
Service Instructions
Settings via the Menu
Attention!
It is not possible to switch the receiver to standby in Menu Mode.
1. Calling up "MENU ACCESS"
- press the button to call up the main menu.
- press button
.
3
- select ) with buttons P+ or P-.
- with
+ or -
set
and confirm with OK.
- The lock can be cancelled by pressing the buttons " + -
in that order.
2. Channel Set-up and Installation
- press the button to call up the main menu.
- press button
.
2
- enter the desired settings via the menu
- if access is locked enter the PIN number " + -
with the desired settings.
- store with OK.
3. LNC-Frequency
- press the button to call up the main menu.
- press button
.
3
- set the oscillator frequency
- store with OK.
4. Uhr einstellen
- press the button to call up the main menu.
- press button
.
1
- change Day of Week and clock time via the menu line
Note on Replacement of IC601:
In the memory IC601 the basic satellite data (deviation etc.) are stored.
In the case of repairs solder a programmed EEPROM.
Allgemeiner Teil / General Section
,
pp
3 stereo, pre-programmed
P- P+"
P- P+" and proceed
.
