Gerätebeschreibung

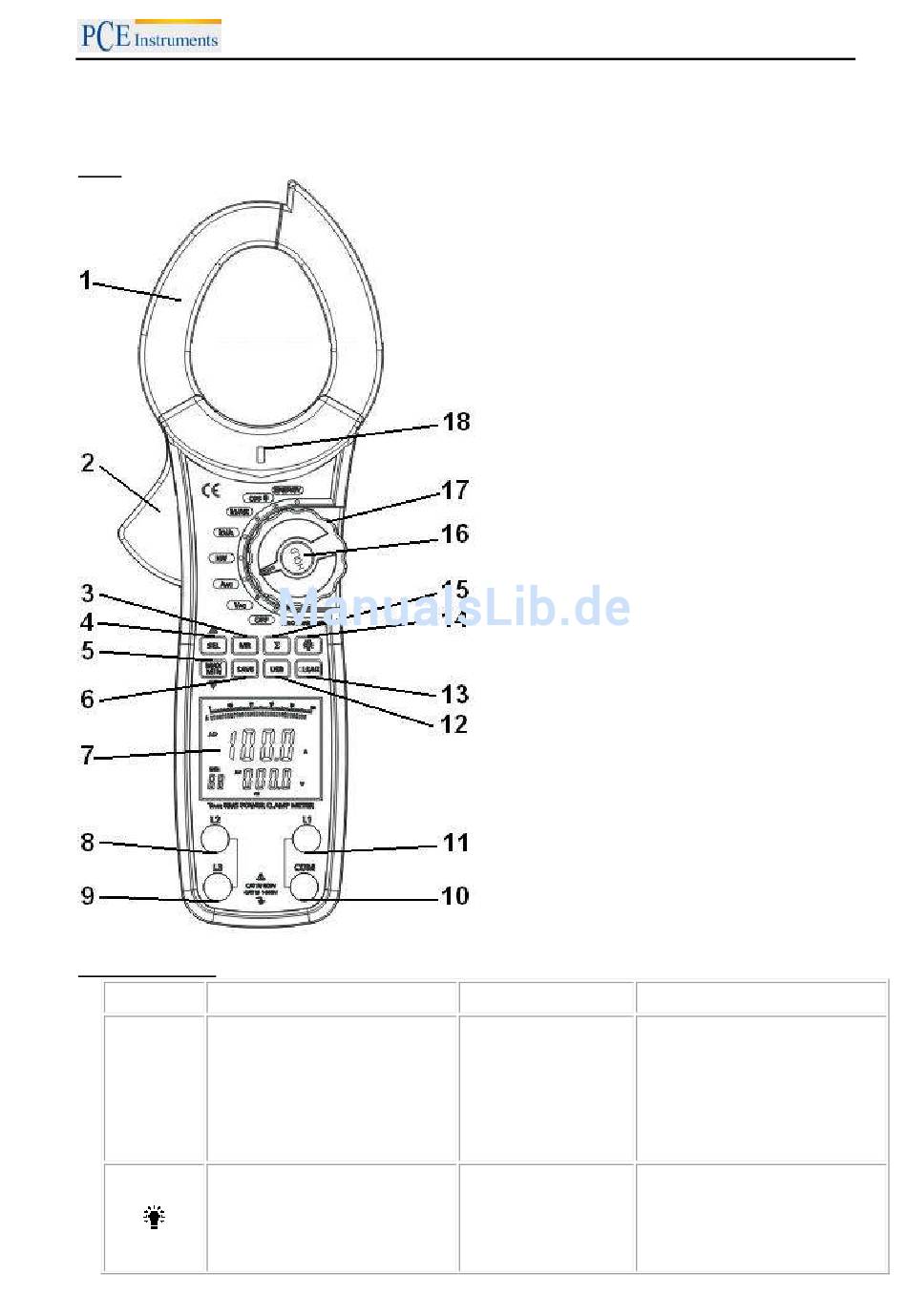

Gerät
Tastenfunktionen
Taste
Drücken Sie in einem beliebi-
gen Messbereich HOLD, er-
scheint das entsprechende
HOLD
Symbol, ein Signal ertönt und
die Anzeige wird „eingefroren".
Zum Aufheben drücken Sie
erneut die HOLD-Taste,
Aktiviert die Displaybeleuchtung
für ca. 18 Sekunden. Durch
erneuten Druck wird die Be-
leuchtung vorzeitig abgeschal-
BETRIEBSANLEITUNG
Aktion
tet.
7
(1)
Wandlerring. Ausgelegt um den
Gleich- und Wechselstrom zu erfassen,
welcher den Leiter durchließt. Er kann
Strom in Spannung wandeln. Der zu
messende Leiter muss vertikal durch das
Zentrum des Ringes führen.
(2)
Handschutz (ermöglicht das Öffnen der
Zange, ohne den gefährlichen Teil des
Wandlerringes zu berühren)
(3)
MR-Taste (Daten aufrufen)
Select- und ▲-Taste (ermöglicht die
(4)
Phase und die Leistungssumme
auszuwählen )
Max/Min- und ▼-Taste
(5)
(6)
Save-Taste (Speicherung)
(7)
Display
(8)
L2-Eingangsbuchse (2.Phase)
(9)
L3-Eingangsbuchse (3.Phase)
(10)
COM-Eingangsbuchse
(11)
L1-Eingangsbuchse (1.Phase)
(12)
USB-Taste
(13)
Clear-Taste
(14)
Taste Hintergrundbeleuchtung
(15)
Summen-Taste (∑)
(16)
Hold-Taste
(17)
Multifunktionsdrehschalter
(18)
NCV-Lampe
Taste
Druck dieser Taste ruft die
Speicherwerte auf. Das Gerät
MR
gibt einen Signalton aus und im
Display wird MR angezeigt.
Mit dieser Taste können Sie in
der Summenansicht zwischen
▲/▼
Wirkleistung, Blindleistung,
Wirkfaktor und Scheinleistung
Aktion
umschalten.
