13. Drücken und halten Sie die Summentaste für länger als eine Sekunde um zurück in den norma-
len Messmodus zu gelangen.

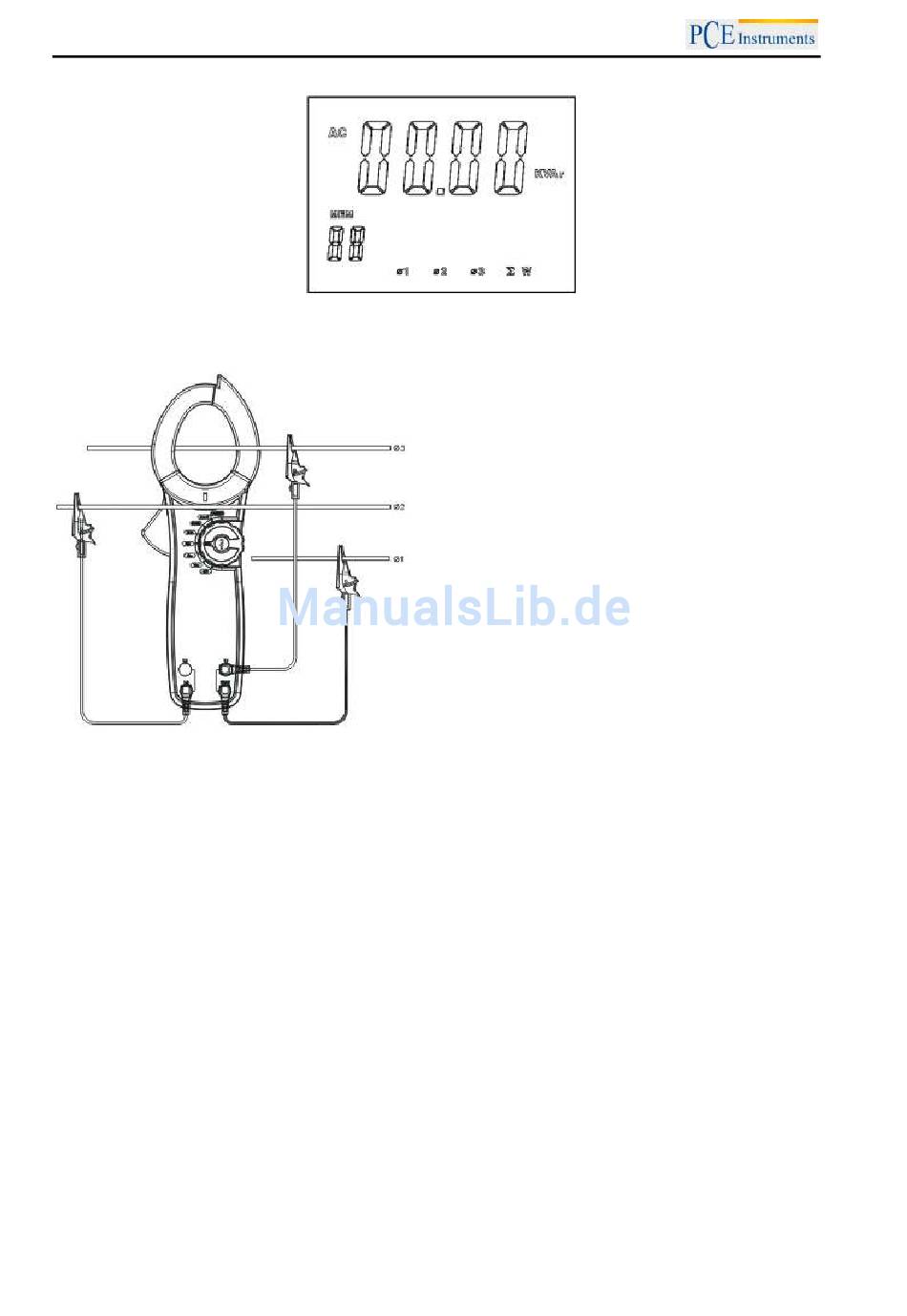

Die Abbildung zeigt die Messung bei drei Phasen über drei Kabel (3P3W).
tungen vom Stromkreis und ziehen die Leitungen aus den Anschlussbuchsen des Messgerätes.
5.5
Scheinleistungs- (Hauptdisplay) und Blindleistungsmessung (Sekundärdisplay)
Siehe 5.4
5.6
Blindleistungs- (Hauptdisplay) und Scheinleistungsmessung (Sekundärdisplay)
Siehe 5.4
5.7
Messung des Leistungsfaktors (Hauptdisplay) und Phasenwinkels (Sekundärdis-
play)
Um eine Messung von Leistungsfaktor und Phasenwinkel vorzunehmen:
1. Bringen Sie den Drehschalter in die Position „cosθ".
2. Öffnen Sie den Wandlerring über die rote, seitliche Taste. Platzieren Sie den zu messenden Lei-
ter in der Mitte des Ringes und schließen Sie diesen langsam.
3. Um die Anschlussmethoden für 3P4W-, sowie 3P3W-Messungen zu erfahren, sehen Sie das Ka-
pitel 5.4 an.
4. Zur 3P4W-Messung: Drücken Sie „SEL" um die erste Phase auszuwählen. Im Display werden
der Leistungsfaktor sowie der Phasenwinkel der ersten Phase angezeigt. Drücken Sie erneut
„SEL" um die zweite Phase auszuwählen. Im Display werden der Leistungsfaktor sowie der Pha-
senwinkel der zweiten Phase angezeigt. Drücken Sie erneut „SEL" um die dritte Phase auszu-
wählen. Im Display werden der Leistungsfaktor sowie der Phasenwinkel der dritten Phase ange-
zeigt.
5. Zur 3P3W-Messung: Die Messung der ersten und dritten Phase entspricht dem 3P4W-Verfahren.
Überspringen Sie die Messung der zweiten Phase.
Hinweis: Die MAX/MIN-Taste ist bei der Messung des Leistungsfaktors nicht aktiv.
BETRIEBSANLEITUNG
1. Halten Sie „SEL" für fünf Sekunden gedrückt,
damit in den 3P3W-Modus umgeschaltet wird.
Im Display erscheint 3Ø3W.
2. Stecken Sie rote Testleitungen in die
Anschlussbuchse L1 und L3.
3. Die schwarze Prüfleitung stecken Sie in die
COM-Buchse und verbinden die Krokoklemme
mit dem Nullleiter.
4. Der Ablauf der Messung von erster und dritter
Phase entspricht jener der 3P4W-Messung.
5. Überspringen Sie die Messung der zweiten
Phase.
Hinweise: Es können nur aktuelle Messwerte summiert
werden, keine Minimal- oder Maximalwerte. Die Sum-
me der Watt-Leistungen kann nur im Messmodus „kW"
gebildet werden, andere Bereiche besitzen diese Funk-
tion nicht. Nach der Messung entfernen Sie die Testlei-
12
