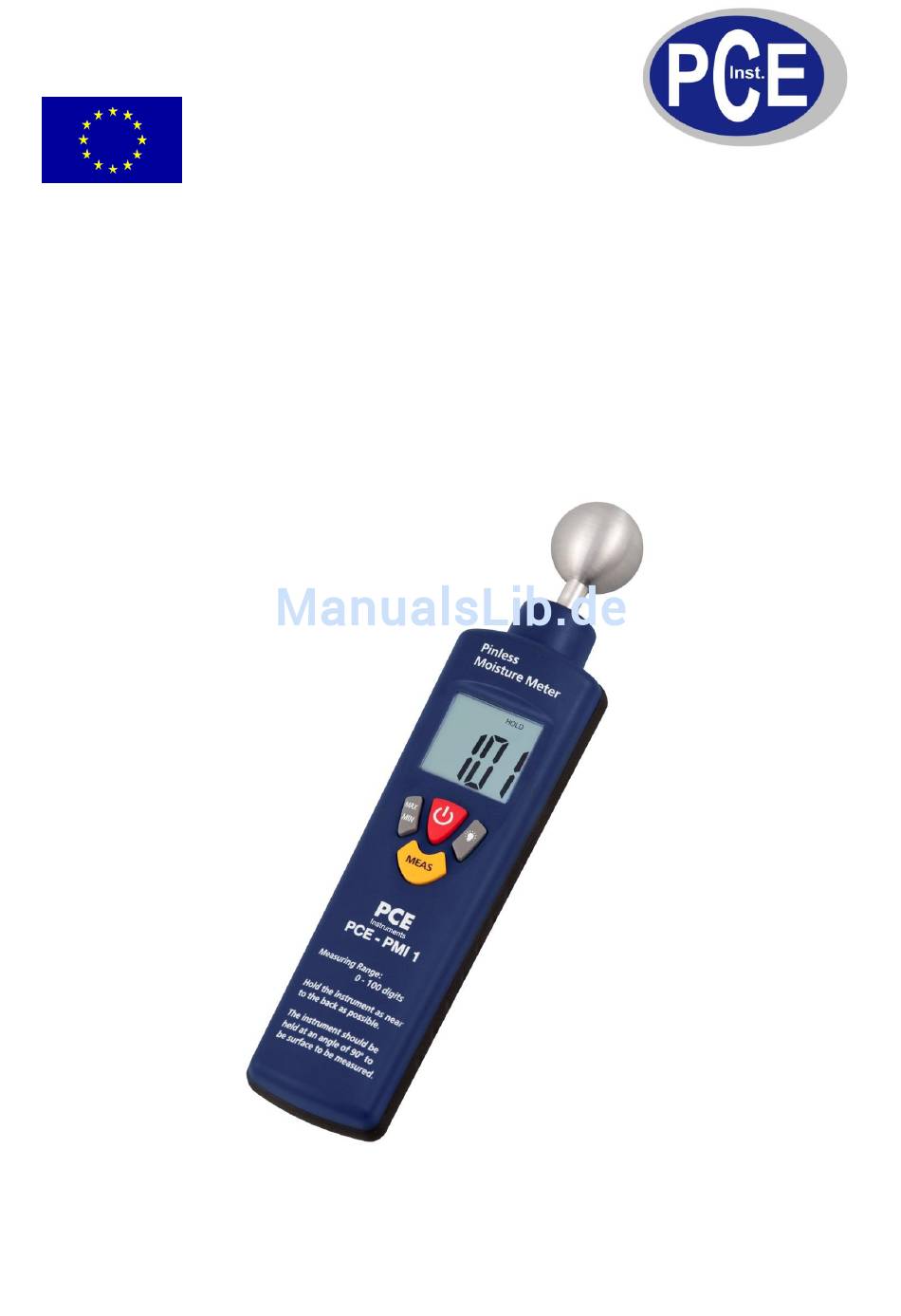

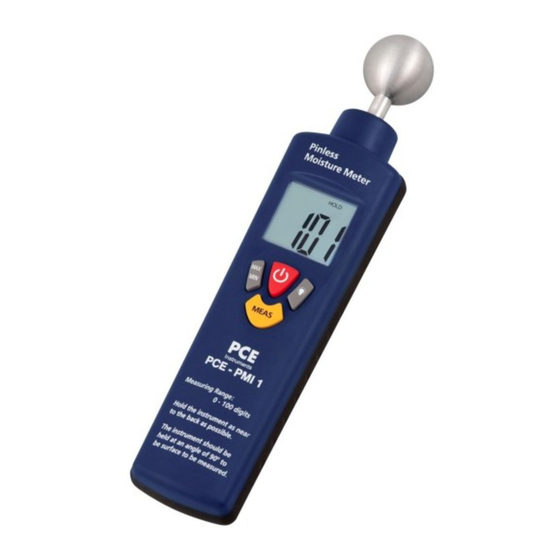

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Materialfeuchte-Messgerät PCE-PMI 1 Version 1.2 26.06.2013...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhalt Technische Merkmale ....................3 Technische Daten..................... 3 Beschreibung des Feuchtemessgerätes ..................3 Tastenfunktion ......................4 Bedienung / Messung ....................4 Selbstkalibrierung nach dem Einschalten ..................4 Messvorbereitung ........................... 4 Durchführen einer Messung ......................4 Durchführen von Vergleichsmessungen ..................5 Automatische Abschaltung ...................... -
Seite 3: Technische Merkmale
_________________________________________________________________________________________________________ www.warensortiment.de Durch das dielektrische Messverfahren lässt sich die Feuchtigkeit in Beton, Holz, Estrich und vieler weite- rer Baustoffe ohne Beschädigung oder Zerstörung bestimmen. Das PCE-PMI 1 Feuchtemessgerät eignet sich besonders zur Vorprüfung der Belegreife von Baustoffen. Technische Merkmale Zeigt den Feuchtigkeitsgehalt der Materialien schnell an Eindringtiefe ca. -
Seite 4: Tastenfunktion
BETRIEBSANLEITUNG www.warensortiment.de Tastenfunktion Ein-/Aus-Taste Schaltet das Messgerät ein oder aus. MEAS-Taste Das Gerät beginnt mit dem Messen nach Drücken der MEAS-Taste. Wenn Sie die Taste loslassen, er- scheint das Anzeigesymbol “HOLD” auf dem LCD-Display und zeigt somit an, dass der aktuelle Messwert festgehalten wird. -
Seite 5: Durchführen Von Vergleichsmessungen
Messwerte höher aus kann davon ausgegangen werden, dass die Oberfläche durchfeuchtet ist. Achten Sie darauf, dass der Baustoff immer der gleiche ist, an dem gemessen wird. Automatische Abschaltung Zur Batterieschonung und Erhöhung der Nutzungsdauer des Feuchtemessgerätes PCE-PMI 1 schaltet sich das Gerät nach ca. 30 Sekunden ohne Bedienung selbstständig ab. Batteriewechsel Wenn das Symbol “... -
Seite 6: Störeinflüsse
BETRIEBSANLEITUNG www.warensortiment.de Störeinflüsse 6.4.1 Metall und Nägel Befinden sich metallische Objekte im Bereich der Messung und des Messobjektes steigt der Messwert aufgrund starker Reflektionen des Messfeldes sprunghaft an. Mögliche Störeinflüsse können sein: Hei- zungsrohre, Kabel, Nägel, Schrauben usw. 6.4.2 Ecken und Kanten Sollten Messungen zum Beispiel im Bereich von Raumecken und Fenstern kann das Messergebnis we- sentlich höher ausfallen, da mehr Substanz im Messfeld liegt. -
Seite 7: Umrechnungstabelle Anzeige In %-Wassergehalt
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Umrechnungstabelle Anzeige in %-Wassergehalt Anzeige Gips Estrich / Zement Holz* (mineralgebunden) 10,00 12,00 0,25 15,00 0,30 2,50 17,00 0,40 2,65 20,00 0,65 2,85 1,00 3,20 1,40 3,55 1,70 4,00 1,90 4,30 2,05 4,70 2,20 5,10 2,35 5,45 2,50 5,75 2,65...
