Anschluss Cam - Müller Elektronik TRACK-Guide III Bedienungsanleitung

Technische Daten
12
Belegungspläne
12.2.4
80
Pin Signalname
1 (DCD1)
6 DSR
2 /RxD
7 RTS
3 /TxD
8 CTS
4 (DTR)
9 (RI)
5 GND
Schirm Schirm

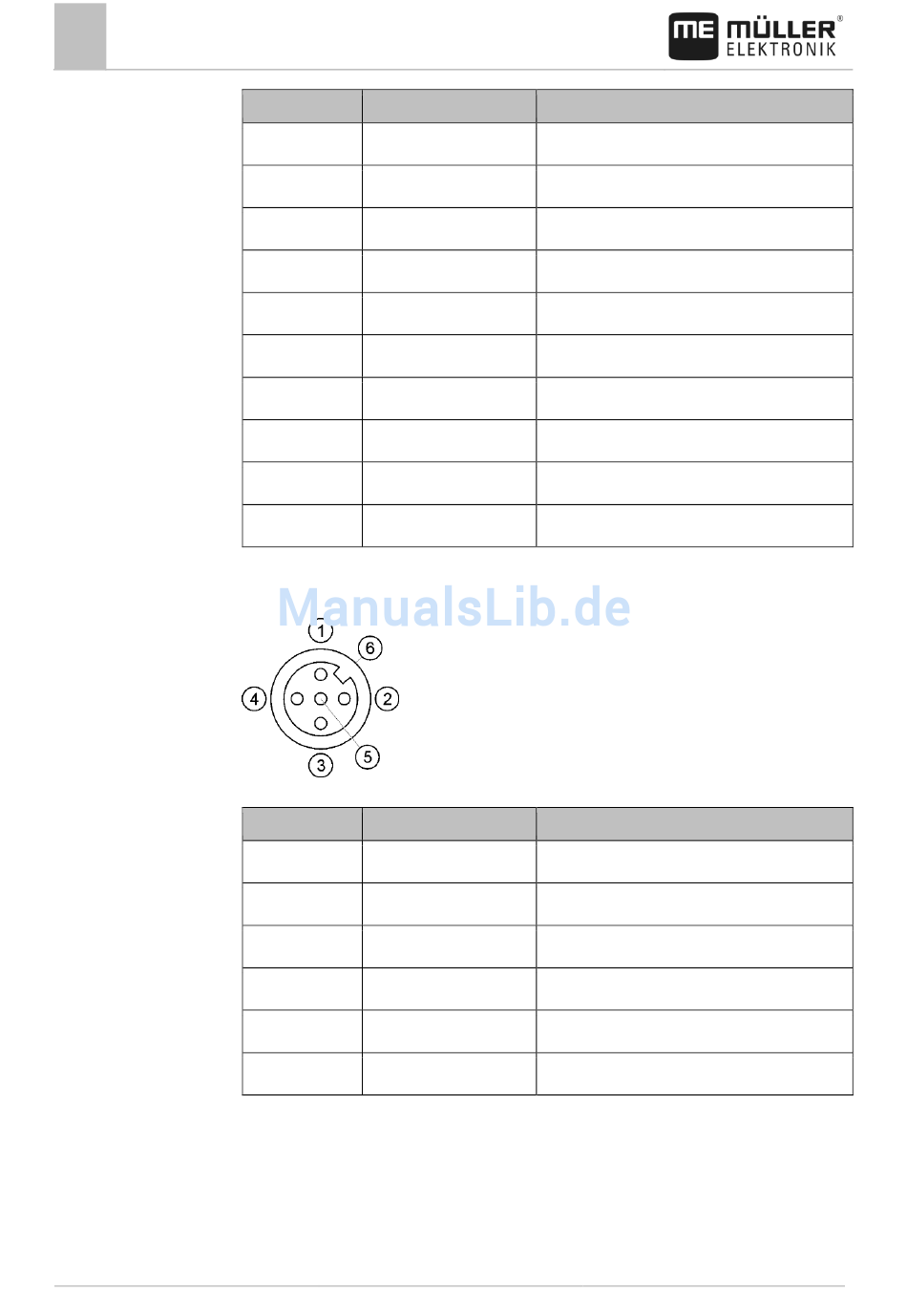

Anschluss CAM

M12-Buchse: Kamera
Pin Signalname
1 Power
2 Power GND
3 FBAS2
4 FBAS
5 Signal GND
6 Schirm
Funktion
Geschaltete Eingangsspannung ≤ 250 mA
DSR
/RxD
RTS
/TxD
CTS
Geschaltete Eingangsspannung ≤ 250 mA
5 V ≤ 250 mA
Signalmasse
ESD/EMV-Schirmung
Funktion
Spannungsversorgung, in Summe max. 500mA
Versorgungsmasse
Kamera
Kamera
Signalmasse
ESD/EMV-Schirmung
V5.20170221 31302713-02
