4

Montage und Installation

4.1
4.1.1
Vorgehensweise
4.1.2
Vorgehensweise
31302713-02

Terminal in der Fahrzeugkabine montieren

Sie benötigen einen Halter, um das Terminal in der Fahrzeugkabine zu montieren. Folgende Halter
sind möglich.
Artikelnummer Art
31322506 Standardhalter
31322507 Optionaler Halter
31322508 Optionaler
Adapter

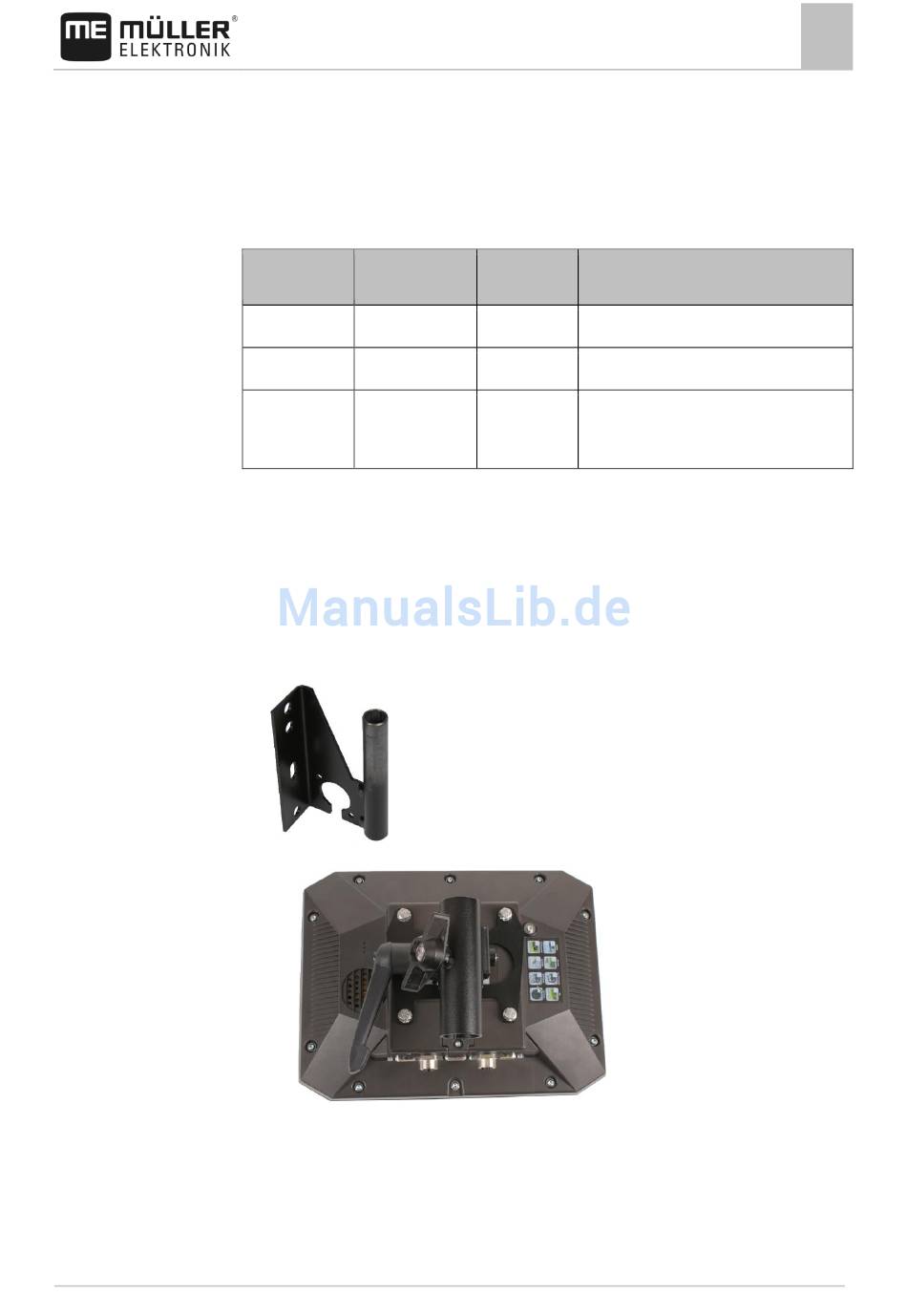

Standardhalter montieren

 Sie haben das Montagekit des VESA-Halters griffbereit.
1. Schrauben Sie den Halter zusammen.
2. Befestigen Sie den Halter auf den vier Schrauböffnungen auf der Rückseite des Terminals.
3. Befestigen Sie das Terminal in der Fahrzeugkabine. Verwenden Sie hierzu zum Beispiel die ME-
Grundkonsole. Diese gehört zum Lieferumfang der ISOBUS-Grundausrüstung.
⇨ Ihr Terminal sollte folgendermaßen montiert sein:
4. Prüfen Sie, ob Ihr Terminal stabil montiert ist.
⇨ Sie können jetzt Kabel an das Terminal anschließen. [➙ 11]

Optionalen Halter montieren

 Sie haben das Montagekit des Halters griffbereit.
Terminal in der Fahrzeugkabine montieren
Lieferum- Eigenschaften
fang?
Ja
Nein
Nein
V5.20170221
Montage und Installation
▪ Für festere Befestigung des Terminals.
▪ Wird an den Halter 31322507 montiert.
▪ Für Fahrzeuge ohne B-Säule geeignet.
▪ Wird um ein Rohr herum montiert.
4
