– Wenn Sie mit SECTION-Control und ISOBUS-Sämaschinen bzw. Feldspritzen arbeiten, ist
der Abstand zwischen GPS-Empfänger und Kupplung entscheidend. Deshalb benötigen Sie
ein Profil, in dem Sie in der Geometrie den Abstand zum Unterlenker messen, und ein
Profil, in dem Sie den Abstand zum Zugpendel messen.
▪ Anzahl Traktoren mit unterschiedlicher Ausstattung mit unterschiedlichen Geometrien.
Bei selbstfahrenden Maschinen (z. B. Feldspritzen) müssen Sie ein Traktorprofil mit folgenden
Einstellungen nutzen:
▪ Parameter „Verbindung mit ISOBUS-TC?" - Stellen Sie sicher, dass dieser Parameter korrekt
eingestellt ist.
▪ Parameter „Geschwindigkeit"
– GPS-Empfänger - falls ein GPS-Empfänger an das Terminal angeschlossen ist und zur
Ermittlung der Geschwindigkeit dient.
– Radsensor, Radarsensor über CAN-Bus - falls ein Geschwindigkeitssensor an den
Signalverteiler des ISOBUS-Jobrechners angeschlossen ist, können Sie durch diese
Einstellung die Geschwindigkeitsanzeige der Tractor-ECU nutzen.
▪ Geometrie: Bei selbstfahrenden Maschinen wird die Geometrie in der Regel im Jobrechner der
Feldspritze eingegeben. Daher geben Sie keine Abstände in der Tractor-ECU ein.

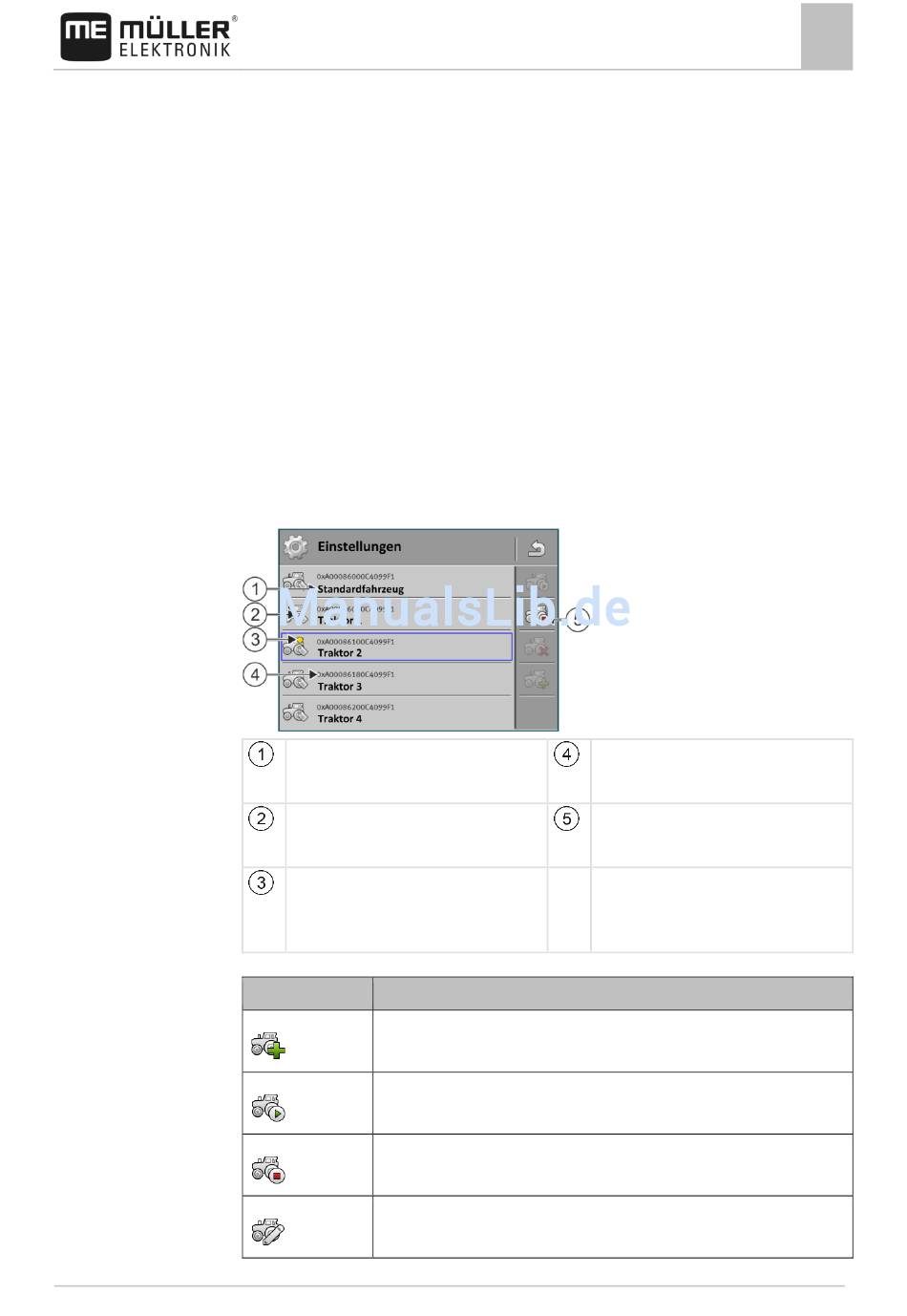

Name eines Traktorprofils
Symbol des Traktors
Zustand des Traktorprofils:
grün = Profil ist aktiviert;
gelb = Profil wird nach dem Terminalneustart
aktiviert.
Funktionssymbol Funktion
Erstellt ein neues Traktorprofil.
Aktiviert das markierte Traktorprofil.
Deaktiviert das Traktorprofil.
Ruft die im Traktorprofil gespeicherten Parameter auf.
V5.20170221
Applikation Tractor-ECU
Traktorprofile verwalten
ISO-Name des Traktorprofils
(Die Zahlen in der Mitte unterscheiden sich bei
den Profilen)
Funktionssymbole.
Wenn mindestens ein Traktorprofil aktiviert ist,
erscheint nur das Stopp-Symbol.
