Technische Daten
12
Belegungspläne
12.2
12.2.1
12.2.2
78

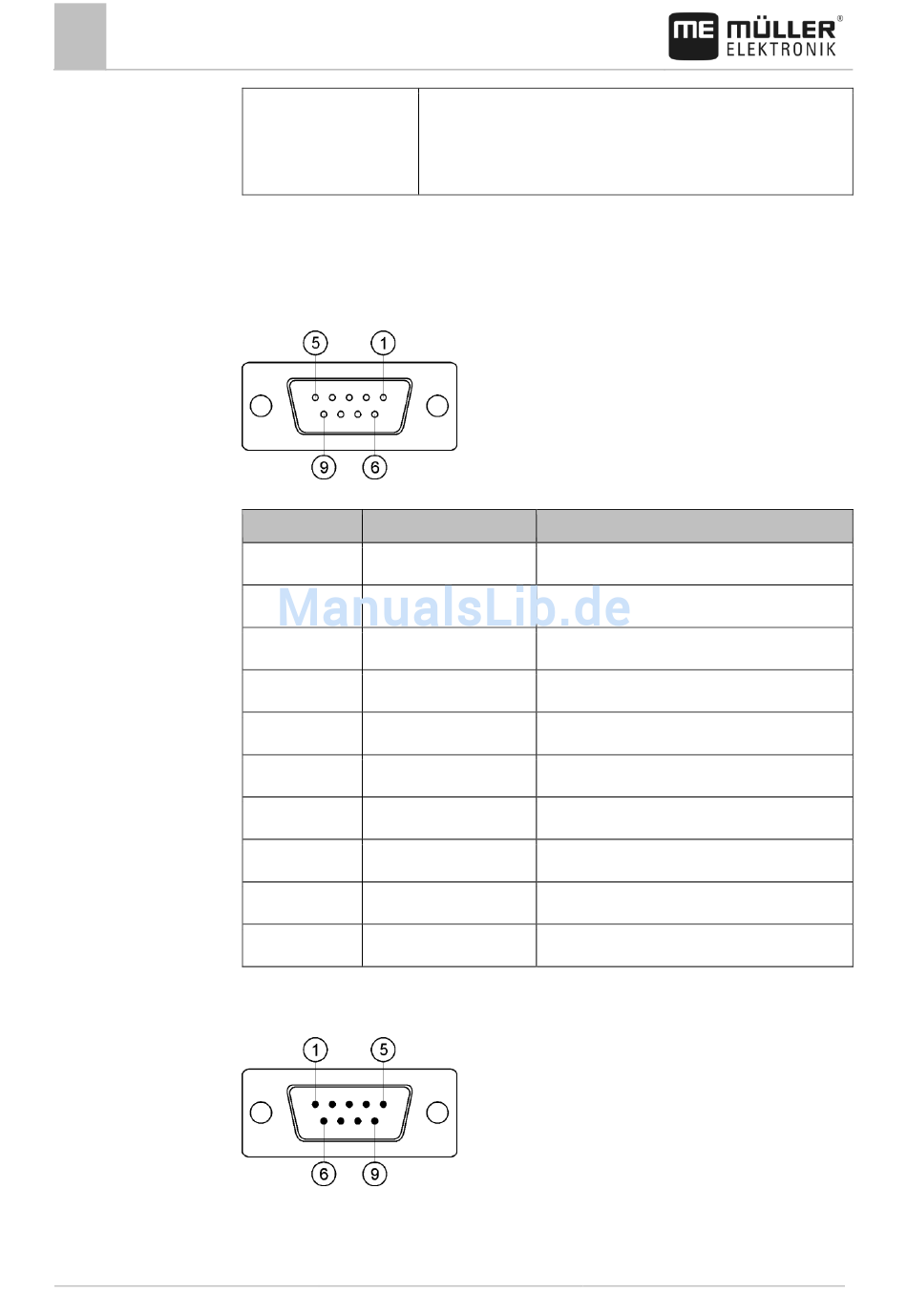

Belegungspläne

Anschluss A (CAN-Bus)

9-polige Sub-D-Buchse
Pin Signalname
1 CAN_L
6 -Vin
2 CAN_L
7 CAN_H
3 CAN_GND
8 CAN_EN_out
4 CAN_H
9 +Vin
5 Zündung
Schirm Schirm

Anschluss B

9-poliger Sub-D-Stecker
Anschluss B ist ein 9-poliger Sub-D-Stecker.
1 x D-Sub 9 Stecker (CAN & Signale)
1 x M12 (Kamera)
1 x M12 (Industrial Ethernet)
Funktion
CAN_L out
Versorgungsmasse
CAN_L in
CAN_H in
CAN-Masse, intern an Masse
Geschaltete Eingangsspannung, ≤ 200 mA
CAN_H out
Versorgung
Zündungssignal
ESD/EMV-Schirmung
V5.20170221 31302713-02
