Anschluss C - Müller Elektronik TRACK-Guide III Bedienungsanleitung

12.2.3
31302713-02
Durch die Belegung kann der Stecker zu folgenden Zwecken genutzt werden:
Zweck
Als zweite CAN Schnittstelle
Als zweite serielle Schnittstelle
Als Signaleingang für zwei digitale und ein
analoges Signal.
Pin Signalname
1 Radsensor
6 Zapfwelle
2 /RxD2
7 CAN2_H
3 /TxD2
8 Arbeitsstellungssensor
Rückwärtssignal für die Ermittlung der Fahrtrichtung
4 Spannungsversorgung für den GPS-Empfänger
geschaltete Eingangsspannung ≤ 250 mA
9 CAN2_L
5 GND
Schirm ESD/EMV-Schirmung
Legende:
) Digitaler Eingang nach: ISO 11786:1995 Kapitel 5.2
1
) Digitaler Eingang nach: ISO 11786:1995 Kapitel 5.3
2
) Analoger Eingang nach: ISO 11786:1995 Kapitel 5.5
3
) Der Pin ist mit Pin 4 von Anschluss C parallel geschaltet. Die Gesamtbelastung beträgt 600mA.
4

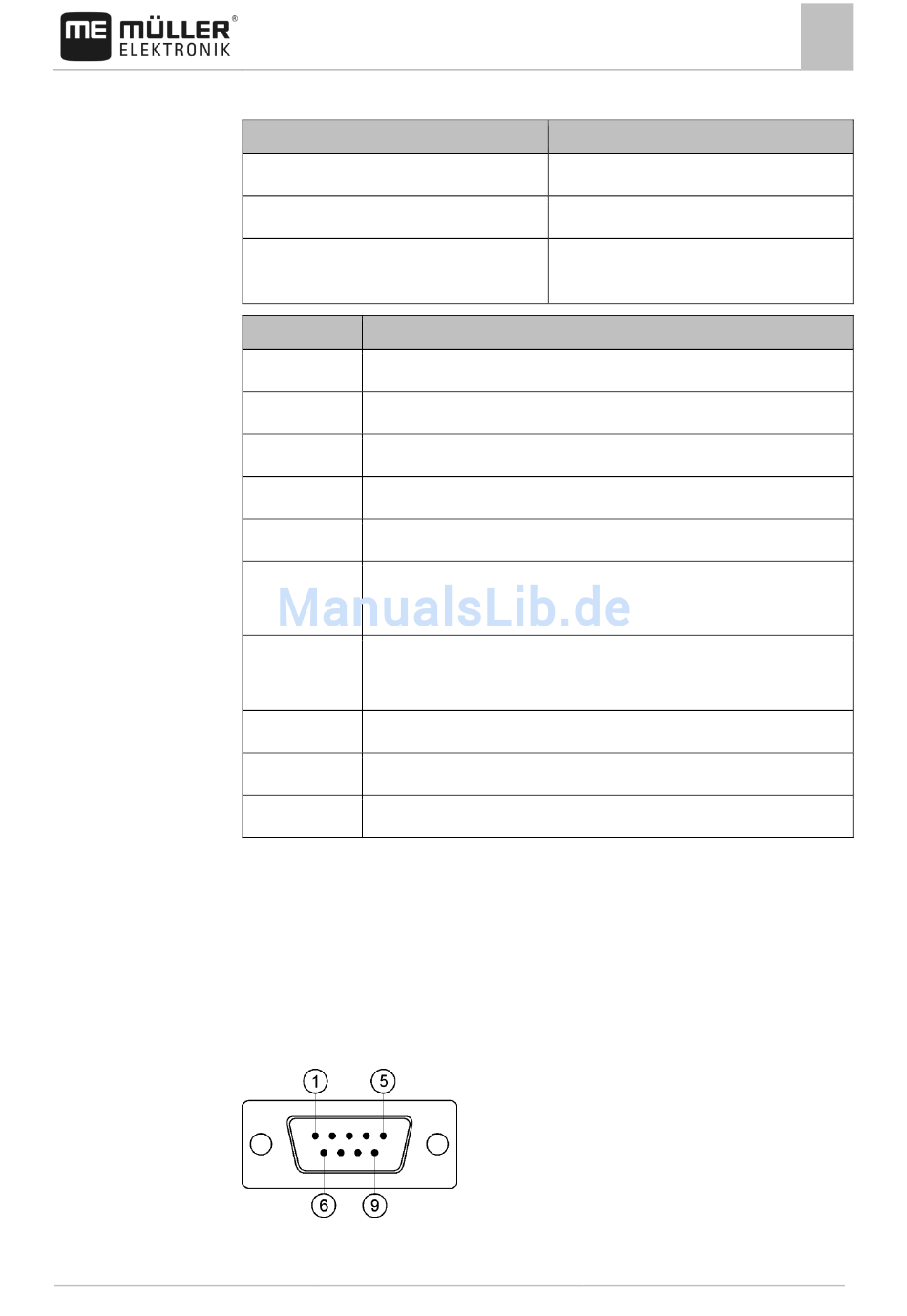

Anschluss C

9-poliger Sub-D-Stecker
Verwendete Pins
7, 9
2, 3, 4, 5
1, 5, 6, 8
1
2
oder
3
V5.20170221
Technische Daten
12
Belegungspläne
4
79
